2. Электрофильтр

Принцип работы электрфильтра основано на том, что на заряженные в электрическом поле частицы действует сила, направленная к противоположно заряженному электроду. Возникает поперечно-поточная сепарация.

Частицы заряжены в поле коронного разряда движется от электрода-распылителя к электроду-приемнику, где они удаляются механически (сухой электрофильтр) или жидкостью (влажный электростатический фильтр).

Таким образом имеют место следующие суб-процессы: Зарядка частиц пыли, Транспорт частиц к электроду-приемнику, Осаждение частиц на электроде и дальнейшая транспортировка их в бункер сбора пыли.

w – Осевая скорость аэросуспензии

v_s,e – стационарная скорость частицы к электроду

1 – Электрод-распылитель, 2 – Электрод-приемник

Билет №18

2)Дайте определение характеристик процесса сепарации (функция сепарации, исходный материал, продукты).

Значение сепарационных процессов природозащитной технике

Три природные среды:

1. Воздух – Пылеотделение

2. Вода – Отделение твердой фазы (частички минералов и других примесей) из воды

3. Почвы – Фракционирование, Отделение твердофазных фракций

Определение и характеристики результативного разделения

Исходный материал, который представляет собой смесь компонентов или фаз, разделяется по меньшей мере на два продукта .При этом применяется один или несколько сепарационных процессов, на основе характерного признака или свойства дисперсного материала.Эти продукты отличаются друг от друга относительно компонентного или фазового состава.

Различные типы сепарационных процессов

Процесс	Цель процесса
Классификация	Разделение коллективов частиц в продукты частиц различной крупности
2. Сортировка	Разделение смеси частиц на части по свойствам материалов.
3. Отделение жидкости	Разделение жидкой и твердой фаз
4. Осветление	Полное изъятие твердой фазы из жидкости
5. Отделение пыли	Разделение фаз газ-твердое

Сепарационные процессы можно различать как процессы разделения твердое-твердое, твердое-жидкость, и твердое-газ.

Последние два являются предельными случаями разделения твердое –твердое, когда размер частиц одной из фаз бесконечно мал.

В сепарационном процессе твердое-твердое исходный материал состоит из частиц с размерами зерен между x_min und x_max .

Распределение частиц по размерам может быть описано некоторой (Суммарной) Функцией распределения частиц Q(x).

Процесс сепарации

-Механическое отделение жидкости (сгущение)

-Удаление твердого из жидкости (осветление)

-Оценочная величина: Чистота фильтрата

-Оцениваемая величина: Твердая масса с минимальным наличием жидкости

Цель сепарации в том, чтобы вынести из исходного материала зерна размером

Это можно сделать только с некоторой доле ошибок (неострое разделение).

Чтобы описать неостроту разделения мелкозернистого и крупнозернистого материалов вводится т.н. СЕПАРАЦИОННАЯ ФУНКЦИЯ (она же называется сепарационная кривая).

Функция Сепарации T_G(x_i) указывает долю некоторой фракции частиц с размерами [ X i- X i+1]

К оторая будет вынесена в продукт G:

З десь:

- Масса i-Фракции в крупнозернистом продукте

-Масса i-Фракции в исходном материале

Ф ункция Сепарации

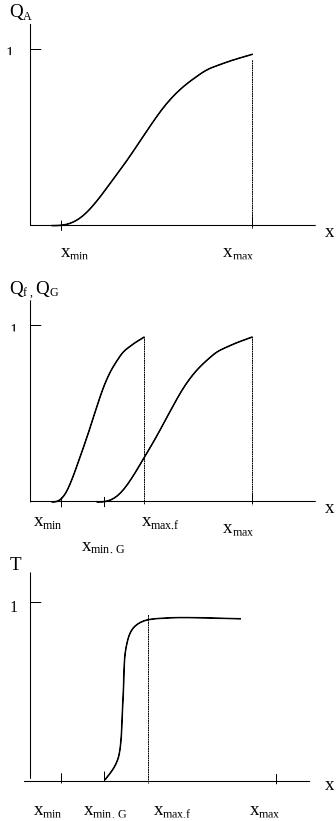

• Q_A, Q_f, Q_{G- Распределение частиц по размерам в исходном материале (A),}

• _{Мелкозернистом продукте (f) и}

• _{Крупнозернистом продукте (G)}

• На рисунке: Распределение частиц по размерам в исходном материале, крупнозернистом и мелкозернистом продуктах (схематически)

функции сепорации

Д ля баланса массы в классе крупности (фракции) i справедливо:

В ынесенная массовая доля (определение):

Массовая доля в фракции (определение):

Т аким образом Сепарационную функцию можно определить через долю вынесенного материала R_m,G и двух Распределений частиц по размерам

Вычисление сепарационной кривой с использованием
