Өте жоғары жиіліктер өжж ( свч)

Өте жоғары жиіліктер ӨЖЖ 30 МГц тен басталып 3000ГГц ке дейін созылады. ӨЖЖ толқындар өткізгіштің сыртқы бетімен таралады.

ӨЖЖ толқындар өздеріне берілген көлеміне иемделінеді. Радиожүйелер осы диапазонда істейтін тарату желінің кесінділері арқылы өтеді. Жүйенің бір бөлігі бастапқы және соңғы құрылымдар (мысалы, антенна және радиотаратушы немесе радиоқабылдағыш құрылымы арасында) арасында ӨЖЖ тракті немесе ӨЖЖ тізбегі деп аталады. Осындай тракт электрмагнит энергиясын радио таратушыдан антеннға дейін немесе антеннадан қабылдағышқа дейін кіріс немесе шығыс тізбектерінің керекті жұмыс режимын ұстап отырады, жиіліктік және поляризациялық бөліну және таралу сигналдарын біріктіру. Көп таралған ӨЖЖ тізбектер элементтері: тарату желілерінің кесінділері; өтпелі және түйістіру түйіндер әр түрлі желілер арасында, келістіру және реттеу элементтері, сумматорлар, бөлгіштер және ажыратқыштар, поляризациялық құрылымдар, сүзгілер, фазабұрағыштар, коммутаторлар және қосқыштар, өзараемес магниттелінген фириттер құрылымдар т/б. ӨЖЖ электрмагнит сигналдарды тарату үрбісі өте қыйын.

Өте күрделі ӨЖЖ тізбектерін декомпозиция әдісімен шешеді: тізбекті бірнеше элементтерге бөледі де әр қайсысын жеке қарастырады. Әшейінде тізбек элементерін сипаттағанда оны бір матрица арқылы көрсетеді ( ыдырау матрицалар, беріліс матрицалар, немесе әсерлі тізбектер схемасы арқылы олардың ішіне L, C, R және трансформаторлар енгізілген. Электрмагниттік үрбілер әсерлі тізбектерде скалярлы функциялар мен сипатталады ( U_m – кернеумен және I_m – тоғымен ) бойлық координатасына тәуелді. Бұл функциялар әрине векторлы функциялардан E_m, H_m арқылы табылады.

Әсерлі желілерге өту амалын қарастырайық. ТЕМ- толқындар үшін беріліс желілер тарапында көлденең жазықтықта өрістер потенциалды.

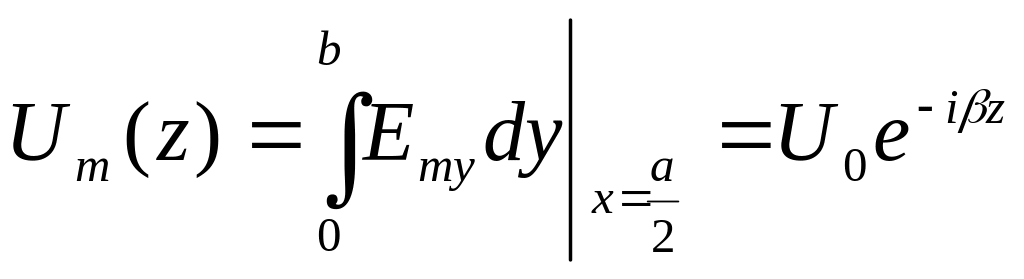

Жоғалтушыз Z бойымен таралған толқын үшін жазуға болады

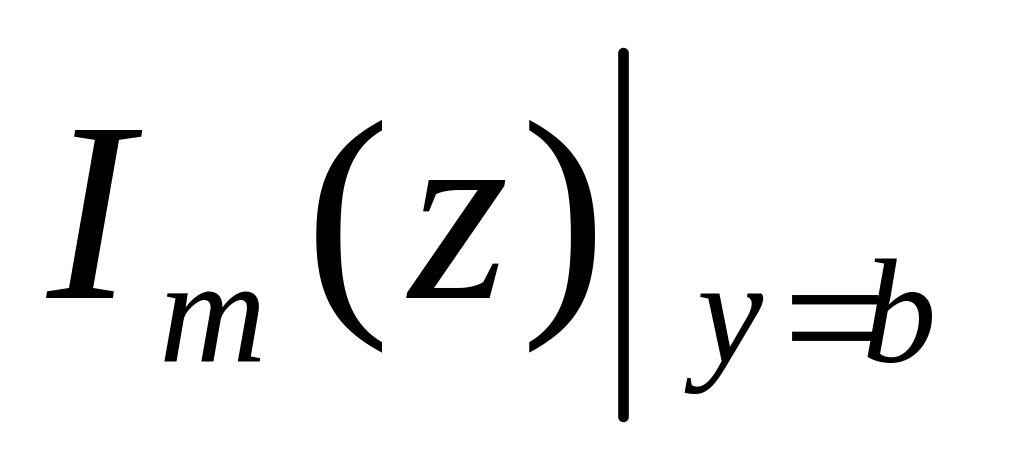

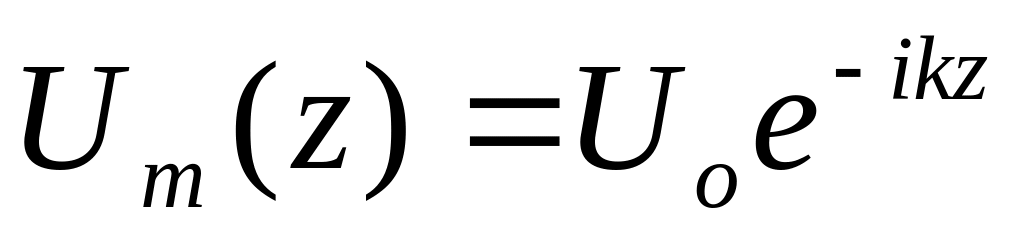

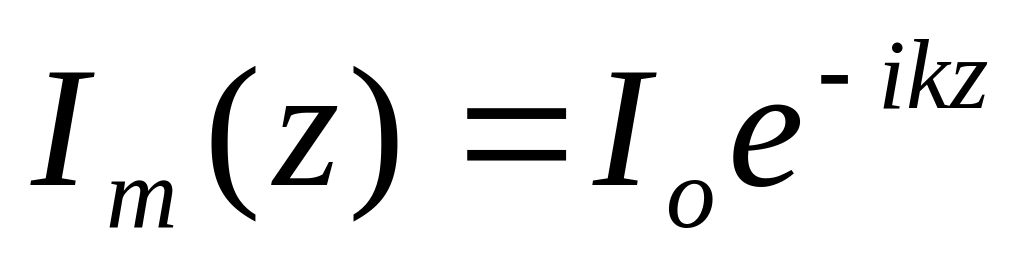

; , (2)
