8.2 Определение усилий, возникающих в сечениях плиты от действия внешней нагрузки

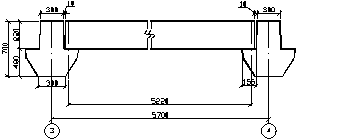

Рисунок
15
– К определению расчетного пролета
плиты
Расчётный пролёт плиты равен расстоянию между серединами опор.

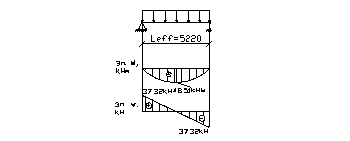

Расчётная схема и эпюра моментов и поперечных сил показаны на рисунке 16
Рисунок
16 – Расчётная
схема плиты.
Максимальный изгибающий момент от полной расчётной нагрузки:
(8.4)
Максимальный изгибающий момент от полной нормативной нагрузки:
(8.5)
Максимальный изгибающий момент от постоянной и длительно действующей нагрузок:
(8.6)
Поперечная сила от полной расчетной нагрузки:
(8.7)
8.3 Расчёт прочности нормальных сечений
Рисунок 17 – Расчётное сечение плиты.
Поперечное сечение многопустотной плиты приводим к эквивалентному тавровому сечению. Заменяем круглые отверстия равновеликими по площади квадратами со стороной h1.
(8.8)
где
- диаметр круглой пустоты плиты.
(8.9)
Приведенная толщина рёбер:
Расчётная
ширина сжатой полки
⌀
(8.10)
,
в расчет вводим всю ширину полки
Определяем изгибающий момент, который может воспринять сечение при полной сжатой полке
<
(8.11)
Следовательно,
нейтральная линия проходит в полке, и
расчёт производим как для элементов
прямоугольного сечения размерами
Вычисляем значение коэффициента :
где
- коэффициент, учитывающий длительность
действия нагрузки, неблагоприятного
способа её приложения;
-
расчётное сопротивление бетона сжатию;
– нормативное
сопротивление бетона осевому сжатию;
-
частный коэффициент безопасности для
бетона;
(8.12)
Определяем
граничную относительную высоту сжатой
зоны бетона
(8.13)
где w – характеристика сжатой зоны бетона, определяемая
где
- коэффициент, принимаемый для тяжёлого
бетона 0,85;
-
напряжения в арматуре, Н/мм2,
принимаемые для арматуры S500
равными
-
предельное напряжение в арматуре сжатой
зоны сечения, принимаемое 435 Н/мм2;
,
следовательно, растянутая арматура
достигла предельных деформаций.
Разрушение сечения происходит пластически
т.е. предельного сопротивления достигает
арматура, появляется трещина которая
развивается по высоте сечения, а затем
предельного значения прочности достигает
бетон, конструкция разрушается.
(8.14)
Требуемая площадь сечения растянутой арматуры:
Принимаем
7
Æ12
S500
с
.
Распределительную арматуру принимаем
Æ6
S500
с шагом 300мм. Конструктивно принимаем
сетку С-2 с диаметром стержней 6мм S500
и шагом 200 мм.
