1. Назначение и область применения станка.
Станок 6Б75В является широкоуниверсальным фрезерным станком, предназначен для выполнения разнообразных фрезерных работ (фрезерование плоскостей, пазов, уступов, некруглых отверстий, фрезерование фасонных поверхностей фасонными фрезами и т.п.) в различных плоскостях и под различными углами наклона в широком диапазоне режимов резания. Кроме того, наличие горизонтального и вертикального шпинделей и при использовании большого числа принадлежностей и приспособлений позволяет проводить на станке дополнительные работы: сверлильные, расточные, долбежные, шлифовальные, зуборезные, фрезерование винтовых канавок, нанесение рисок.
2. Технические характеристики станка 6б75в.
Размеры рабочей поверхности основного стола ширина, мм 200 длина, мм 500 Количество пазов стола 3 Ширина пазов, мм 14 среднего 14 H8 крайних 14H9 Расстояние между пазами, мм 50 Наибольшее перемещение, мм продольное (стола) 320 поперечное (бабки) 200 вертикальное (суппорта) 320 Расстояние от оси горизонтального шпинделя до плоскости горизонтального стола, мм наибольшее 450 наименьшее 80
|
Расстояние от торца горизонтального шпинделя до торца серьги, мм |
наибольшее: 235 |
наименьшее: 185 |
Наибольшее перемещение гильзы вертикальной головки, мм: 60 |
Наибольший угол поворота вертикальной головки, град.: 90 |
Инструментальное отверстие горизонтального и вертикального шпинделей Морзе 4
|
Пределы частот вращения горизонтального и вертикального шпинделей, мин –1 : 2240
|
Количество частот вращения: 32
|
Максимальный крутящий момент на шпинделях, кгм (Нм): 11 (110)
|
Предельные значения продольной, поперечной и вертикальной подач (регулирование бесступенчатое), мм/мин: 10…600
|
Величина ускоренных перемещений (в направлении подач), мм/мин: 1200
|
Цена деления лимбов перемещения, мм стола и хобота 0,01 суппорта 0,02
|
Количество электродвигателей на станке 3 |
Электродвигатель привода главного движения тип 4А80В4У3
|
мощность, кВт 1,5 частота вращения, мин –1 1450
|
Электродвигатель подач тип ПСТ – 42 мощность, кВт 0,37 частота вращения, мин-1 3000
|
Электронасос охлаждения тип ПА-22-СТ мощность, кВт 0,12 частота вращения, мин-1 2800 Габаритные размеры станка (длина, ширина, высота), мм 1520 х 1250 х 1695 Масса станка (общая), кг 1452
|

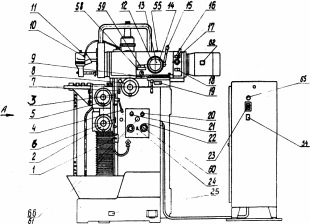

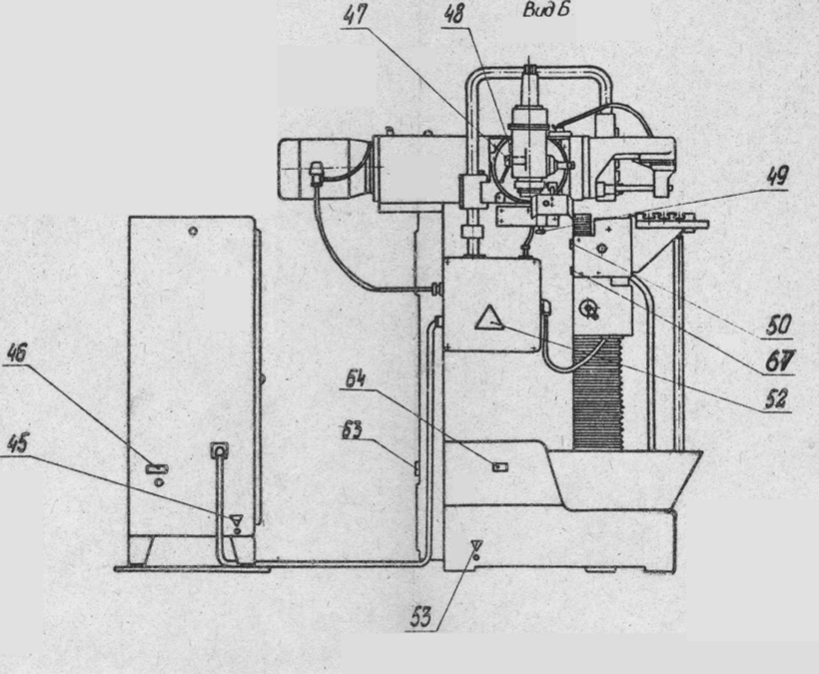

3. Компоновка станка 6Б75В, его основные узлы и их движения. Станок состоит из основных узлов, обозначения которых даны на рис.1.
На чугунном основании станины Д закреплена колонна, на которой установлены все узлы станка. По горизонтальным направляющим станины перемещается хобот Б, в котором находятся шпиндельная бабка В коробка скоростей и горизонтальный шпиндель. С одной стороны к хоботу прикреплен электродвигатель привода главного движения, с другой – имеется фланец для установки вертикальной головки З.
По вертикальным направляющим колонны перемещается суппорт Е, по направляющим которого перемещается стол А .
Пульт управления станком И установлен на верхней части колонны.
Бак охлаждения с электронасосом размещен в основании станины.
Электроаппаратура управления станком расположена в отдельном шкафу Г и соединена со станком кабелем. К вертикальной базовой плоскости основного стола суппорта можно устанавливать угловой или универсальной стол.
Для делительных работ на стол станка устанавливается делительная головка, для долбежных работ – долбежная головка. Головка быстроходная, головка шлифовальная, головка подрезная, рискообразователь, резцедержатель, патрон цанговый, втулки переходные, борштанги устанавливаются и закрепляются в конусах шпинделей.
