Навчальний предмет Електрична частина станцій та підстанцій_________
Задача до екзаменаційного білета № 1 .
Вибрати вимикачі для приєднання, яке характеризуються такими параметрами:
Місце установки – ЗРУ;
Номінальна напруга – 10 кВ;
Розрахунковий струм – 250 А;
Періодична складова струму короткого замикання в початковий момент часу – 16 кА;
Ударний коефіцієнт – 1,4;
Час затухання аперіодичної складової струму короткого замикання –0,04 с;
Періодична складова струму короткого замикання в момент розходження контактів вимикача – 16 кА.
Вибір виконати в табличній формі.
Навчальний предмет Електрична частина станцій та підстанцій_________
Задача до екзаменаційного білета № 25 .
Вибрати вимикачі для приєднання, яке характеризуються такими параметрами:
Місце установки – ВРУ;
Номінальна напруга – 110 кВ;
Розрахунковий струм – 450 А;
Періодична складова струму короткого замикання в початковий момент часу – 18,5 кА;
Ударний коефіцієнт – 1,08;
Час затухання аперіодичної складової струму короткого замикання –0,03 с;
Періодична складова струму короткого замикання в момент розходження контактів вимикача – 18,5 кА.
Вибір виконати в табличній формі.
Навчальний предмет Електрична частина станцій та підстанцій_________
Задача до екзаменаційного білета № 2 .
Вибрати роз’єднувачі для приєднання, яке характеризуються такими параметрами:
Місце установки – ЗРУ;
Номінальна напруга – 10 кВ;
Розрахунковий струм – 250 А;
Періодична складова струму короткого замикання в початковий момент часу – 16 кА;
Ударний коефіцієнт – 1,4;
Час затухання аперіодичної складової струму короткого замикання –0,04 с;
Вибір виконати в табличній формі.
Навчальний предмет Електрична частина станцій та підстанцій_________
Задача до екзаменаційного білета № 24 .
Вибрати вимикачі для приєднання, яке характеризуються такими параметрами:
Місце установки – ВРУ;
Номінальна напруга – 110 кВ;
Розрахунковий струм – 450 А;
Періодична складова струму короткого замикання в початковий момент часу – 18,5 кА;
Ударний коефіцієнт – 1,08;
Час затухання аперіодичної складової струму короткого замикання –0,03 с;
Періодична складова струму короткого замикання в момент розходження контактів вимикача – 18,5 кА.
Вибір виконати в табличній формі.
Навчальний предмет Електрична частина станцій та підстанцій_________
Задача до екзаменаційного білета № 3 .

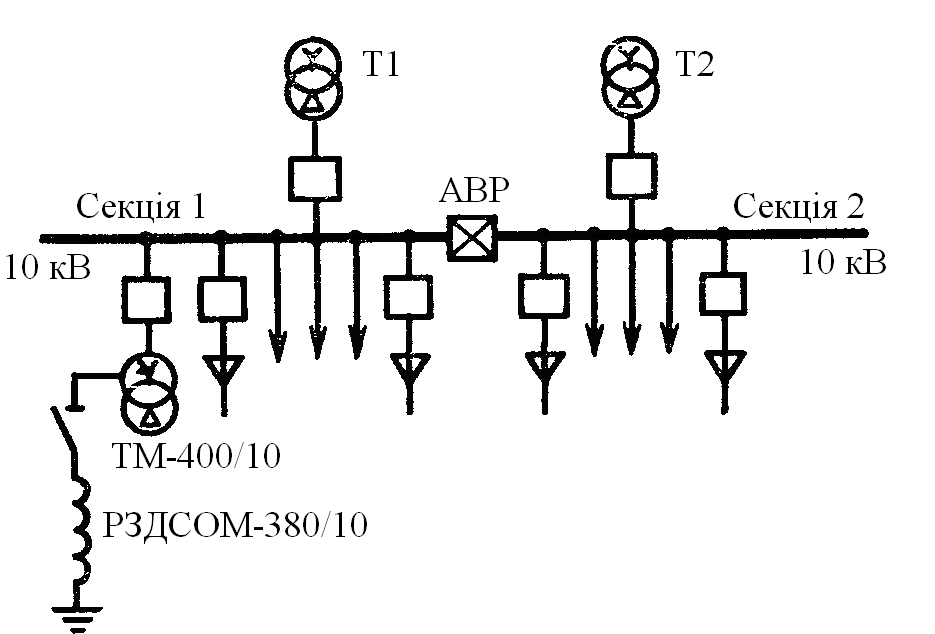

Розрахувати струми замикання на землю і вибрати дугогасний реактор і спосіб його приєднання до мережі 10 кВ, яка живиться від шин районної підстанції (див. рис.). Від секції 1 живиться кабельна мережа сумарною довжиною 19 км, а від секції 2 - 16 км. На підстанції встановлені трансформатори власних потреб ТМ-100/10 (на схемі вони не показані).
Навчальний предмет Електрична частина станцій та підстанцій_________
Задача до екзаменаційного білета № 23 .
Розрахувати струми замикання на землю і вибрати дугогасний реактор і спосіб його приєднання до мережі 10 кВ, яка живиться від шин районної підстанції (див. рис.). Від секції 1 живиться повітряна мережа сумарною довжиною 19 км, а від секції 2 - 18 км. На підстанції встановлені трансформатори власних потреб ТМ-100/10 (на схемі вони не показані).
