Расположение чертежа на рабочем поле

Площадь листа бумаги внутри рамки называется рабочим полем чертежа. Рекомендуется располагать крайние линии чертежа не ближе 25 - 30 мм от рамки. Нормально заполненным считается такой чертеж, в котором графические изображения занимают не меньше 75 % его рабочего поля. Чтобы хорошо расположить чертеж внутри рамки, можно предварительно вырезать из бумаги прямоугольники, площадь которых приблизительно равна площади вычерчиваемых изображений вместе с размерными линиями, и разместить их на листе.

Чертежные шрифты

Шрифтом называется графическая форма изображения букв, цифр и условных знаков, которые используются при выполнении чертежей и других технических документов. ГОСТ 2.304—81 устанавливает конфигурацию и размеры всех букв, цифр и условных знаков, наносимых на всех конструкторских документах.

Надписи на кон­структорских документах выполняют чертежными шрифтами сле­дующих видов: без наклона к основанию строки и с наклоном под углом 75° к основанию строки. Размер шрифта обозначается буквой h и определяется высотой прописных букв в миллиметрах, измеряемой перпендикулярно к основанию строки.

Стандарт устанавливает также два типа шрифта: А и Б. Для шрифта типа А толщина линий букв и цифр d равна 1/14h, а для шрифта типа Б — 1/10h.

В соответствии со стандартом можно использовать 10 разме­ров шрифта (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Но шрифт размером 1,8 применять не рекомендуется, а в машинострои­тельном черчении наиболее распространен чертежный шрифт ти­па Б (d=1/10h) с наклоном под утлом 75°.

Правила нанесения размеров

Проведение выносных и размерных линий, нанесение размерных чисел.

Выделяют линейные и угловые размеры, выраженные в числовых в значениях.

Линейные размеры – указываются в миллиметрах без обозначения ед.изм. размеры проставляются истинные, независимо от масштаба, в котором выполнен чертеж.

Угловые размеры указываются с ед.изм. (угол, мин.,сек.)

Общее количество размеров на чертеже должно быть минимальным, но полностью определять формы предмета и его элементы.

Не допускается повторять размеры одного и того же элемента.

Рис.17

При нанесении размера прямолинейного отрезка размер­ную линию проводят параллельно этому отрезку (предпочтитель­но вне контура изображения), а выносные линии перпендику­лярно (рис.18,а) или под каким-либо другим углом (рис.18,б) к размерной линии.

Рис.18

Размерную линию с обоих концов ограничивают стрелками, формы которых и примерное соотношение элементов показаны на рис.19. Стрелка, показанная на рис.19,б, является предпоч­тительной. Размер стрелок должен быть приблизительно одинако­вым при указании всех размеров одного чертежа.

Рис.19

Стрелка наносится только с одной стороны, а размерная ли­ния проводится за ось.

При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии радиально (рис.18, в). Выносные линии должны выходить за концы стрелок на 1...5 мм.

Минимальные расстояния между параллельными размерны­ми линиями - 7 мм, а между размерной линией и линией кон­тура — 10 мм, выбранное расстояние следует выдержи­вать постоянным на одном чертеже.

Нельзя использовать контурные, осевые, центровые и вынос­ные линии в качестве размерных. Размерная линия не дол­жна служить продолжением контурной, осевой, центровой или выносной линии (рис.20).

Рис.20

При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии — параллельно биссектрисе угла этой дуги, и над размерным числом наносят знак ᴒ (рис.21).

Рис.21

Угловые размеры наносят, как показано на рис.22 (в заштри­хованной зоне на полках-выносках).

Рис.22 Рис.22

Размерные числа не допускается пересекать какими-либо ли­ниями чертежа, т.е. в месте нанесения размерного числа осевые, центровые линии и линии штриховки прерываются (рис.22, а). Не допускается разрывать линии контуров для нанесения размер­ных чисел и наносить их в местах пересечения размерных, вынос­ных и центровых линий. Стрелка размерной линии также не мо­жет пересекаться никакой линией чертежа. Любая линия при пе­ресечении со стрелкой прерывается (рис.22, б).

При нанесении нескольких параллельных или концентричес­ких размерных линий на небольшом расстоянии друг от друга раз­мерные числа над ними рекомендуется располагать в шахматном порядке относительно их середины. Меньшие размеры располагаются ближе к контуру изображения, а большие — даль­ше (рис.23), во избежание пересечения размерных и выносных линий.

Рис.23

Число размеров, определяющих форму отдельных элементов детали и их взаимное расположение, должно быть достаточным для обеспечения возможности изготовления детали.

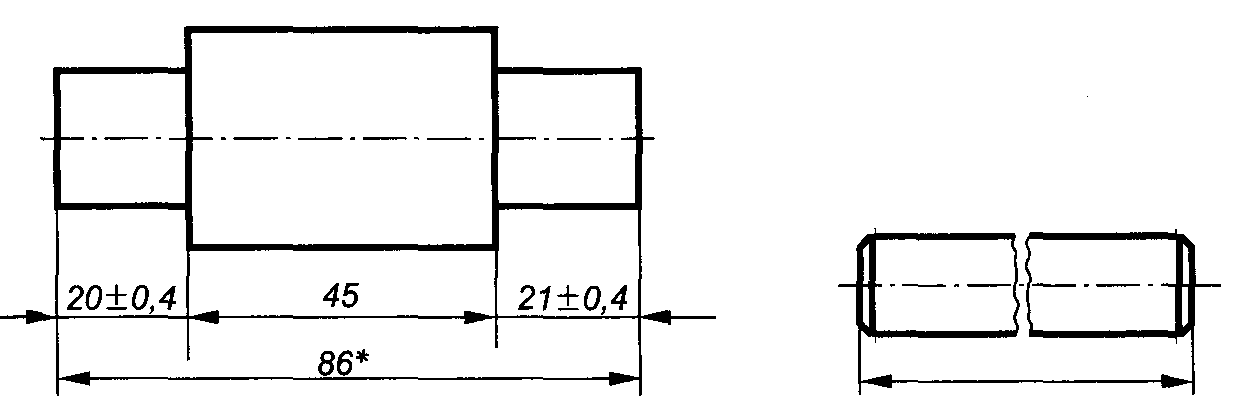

Размеры, не обязательные для данного вида чертежа, но кото­рые указываются для большего удобства пользования, называют­ся справочными и отмечаются на чертежах звездочкой (рис.24), а в технических требованиях к чертежу делается запись «*Размер для справок».

На изображении с разрывом размерная линия не прерывается (рис.25).

При совмещении вида с разрезом следует отдельно группиро­вать размеры, относящиеся к внешним и внутренним очертаниям

Рис.24 Рис.25

Обозначение диаметра, радиуса, квадрата

Диаметр. Цилиндрические поверхности обозначаются на чер­тежах знаком Ø, который представляет собой окружность, пере­сеченную прямой линией. Знак диаметра наносится над размерной линией перед размерным числом. Размещение размера диаметра на окружности допуска­ется (см. рис.26).

Рис.26 Рис.27

Если в детали имеется несколько одинаковых цилиндрических отверстий, то размер указывается на одном из них вместе с об­щим их числом (рис.27).

Радиус. Перед размерным числом, определяющим радиус, во всех случаях ставится прописная латинская буква R (например R25). Высота этой буквы и размерного числа должна быть одинаковой.

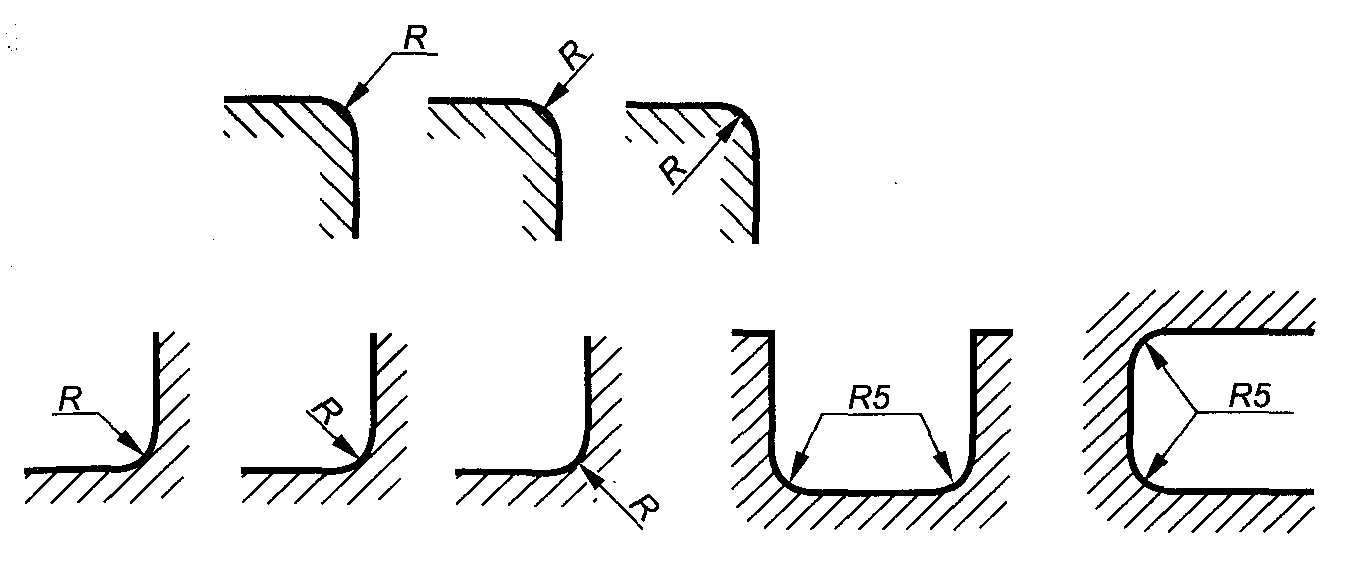

На рис.28 приведены примеры нанесения размеров наруж­ных и внутренних дуг окружностей. Раз­мерная линия радиуса наносится на том изображении, где дуга проецируется в истинную величину.

При проведении нескольких размерных линий радиусов из од­ного центра они не должны располагаться на одной прямой (рис.29).

В случае, если необходимо нанести центр дуги большого ради­уса, допускается приближать его к дуге, а размерную линию по­казывать с изломом под углом 90° (рис.30).

При необходимости положение центра дуги отмечают пересе­чением (+) центровых линий или выносных линий (рис.32).

Рис.28

Рис.29 Рис.30 Рис.31

Квадрат. Перед размерным числом, определяющим ширину квадрата, ставят знак □, высота которого равна высоте размерных чисел. Наносят его, как правило, на том изображении, на котором квадрат не проецируется в натуральную величину (рис.32). При этом плоская грань поверхности отмечается на чертежах диагона­лями, проведенными тонкими линиями.

На изображении квадрата, спроецированного в натуральную величину, предпочтительно наносить два размера, равных его сто­роне (рис.33), но допускается и со знаком квадрата.

Рис.32 Рис.33
