12. Противопоточный ротационный пылеуловитель, конструктивные особенности, преимущества и недостатки.

В противопоточном центробежном ротационном пылеуловителе (рис. 11) ротор и колесо вентилятора насажены на общий вал. При работе пылеотделителя запыленный воздух поступает внутрь кожуха, где закручивается вокруг ротора. В результате вращения пылевого потока возникают центробежные силы, под действием которых взвешенные в воздухе частицы пыли стремятся выделяться из него в радиальном направлении. Одновременно на эти частицы в про-тивоположном направлении действуют силы аэродинамического сопротивления. Частицы, центробежная сила которых больше силы аэродинамического сопротивления, отбрасываются к стенкам кожуха и поступают в бункер. Очищенный воздух через перфорацию ротора всасывается в вентилятор и затем выводится наружу.

Эффективность очистки этих аппаратов зависит от выбранного соотношения центробежной и аэродинамической сил и теоретически может достигать 100 %. Величина центробежной силы является функцией числа оборотов и диаметра ротора. Величина аэродинамической силы является функцией скорости просасывания воздуха через перфорацию ротора, т.е. производительности вентилятора.

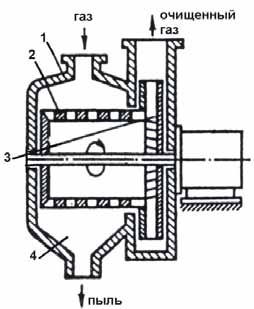

Р ис. 11. Противоточный ротационный пылеуловитель: 1 − кожух; 2 − ротор; 3 − колесо вентилятора; 4 − бункер

13. Основы мокрой очистки газов

В основе мокрого пылеулавливания лежит контакт запыленного газового потока с жидкостью, которая захватывает взвешенные частицы и уносит их из аппарата виде шлама. Метод мокрой очистки газов от пыли достаточно прост и в то же время эффективен.

Достоинства:

• сравнительно небольшая стоимость изготовления;

• высокая эффективность улавливания взвешенных частиц;

• возможность использования при высокой температуре и повышенной влажности газов, а также в случае опасности самовозгорания или взрыва очищаемых газов или улавливаемой пыли;

• возможность одновременного осуществления очистки газов от взвешенных частиц (пылеулавливание), извлечения газообразных примесей (абсорбция) и охлаждения газов (контактный теплообмен).

Недостатки метода мокрого обеспыливания:

• улавливаемый продукт выделяется в виде шлама, что связано с необходимостью обработки сточных вод и, следовательно, удорожанием процесса очистки;

• в случае очистки агрессивных газов аппаратуру и коммуникации необходимо изготавливать из антикоррозионных материалов или применять антикоррозионные покрытия.

В качестве орошающей жидкости в мокрых пылеуловителях чаще всего применяют воду; при совместном решении вопросов пылеулавливания и химической очистки газов выбор орошающей жидкости (абсорбента) обусловливается процессом абсорбции. В целях уменьшения количества отработанной жидкости при работе мокрых пылеуловителей применяют замкнутую систему орошения.

14. Скруббера Вентури. Конструктивные особенности.

П ринцип действия мокрых пылеуловителей заключается в осаждении частиц пыли на поверхность капель или пленки жидкости за счет сил инерции и броуновского движения. Силы инерции зависят от массы капель и частиц пыли, а также от скорости их движения.

Среди аппаратов мокрой очистки с осаждением частиц пыли на поверхность капель наибольшее распространение получили скрубберы Вентури.

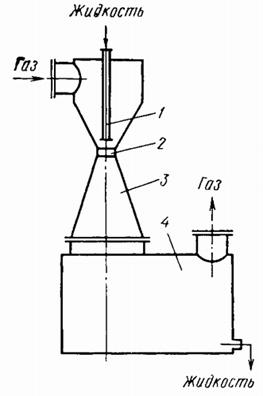

Основная часть скруббера – сопло Вентури 2, в которое подводится запыленный поток газа, а через центробежные форсунки 1 – жидкость на орошение. В конфузорной части сопла происходит разгон газа от входной скорости V=15–20 м/с до скорости 30–200 м/с и более в узком сечении сопла. Процесс осаждения частиц пыли на капли жидкости обусловлен массой жидкости, развитой поверхностью капель и высокой относительной скоростью частиц жидкости и пыли в конфузорной части сопла. Эффективность очистки в значительной степени зависит от равномерности распределения жидкости по сечению конфузорной части сопла. В диффузорной части сопла 3 скорость потока падает до 15…20 м/с.

Скрубберы Вентури обеспечивают высокую эффективность очистки аэрозолей со средним размером частиц 1…2 мкм при начальной концентрации примесей до 100 г/м3.
