9. Форсуночные скрубберы.

Р азновидностью аппаратов для улавливания пыли осаждением частиц на каплях жидкости являются форсуночные скрубберы (рис. 18, а). Запыленный газовый поток поступает в скруббер по патрубку 3 и направляется на зеркало воды; где осаждаются наиболее крупные частицы пыли. Газовый поток и мелкодисперсная пыль, распределяясь по всему сечению корпуса 1, поднимаются вверх навстречу потоку капель, подаваемых в скруббер через форсуночные пояса 2. Удельный расход воды в форсуночных скрубберах составляет 3,0-6,0 л/м3, гидравлическое сопротивление аппарата до 250 Па при скоростях движения потока газа в корпусе скруббера 0,7-1,5 м/с. Общая эффективность очистки, получаемая на форсуночных скрубберах, невысока и составляет, например, 0,6-0,7 при очистке доменного газа. В форсуночных скрубберах эффективно улавливаются частицы размером >10 мкм. Одновременно с очисткой газ, проходящий через форсуночный скруббер, охлаждается и увлажняется до состояния насыщения. В тех случаях, когда требуется очистка небольших масс горячих газов от загрязнений с размером частиц более 15-20 мкм, можно применять простейшие оросительные устройства, которые выполняются в виде ряда форсунок, встроенных в газоход. Удельный расход воды в таких системах выбирается равным от 0,1 до 0,3 л/м3. Скорость газового потока в газоходе в целях исключения интенсивного каплеуноса не должна превышать 3 м/с.

10. Смачиваемость пыли. Ее роль в процессах пылеулавливания.

На смачивании пыли распыленной водой основано мокрое пылеулавливание. Смачиваемость пыли определяет возможность ее гидроудаления, применение мокрой пылеуборки произ-водственных помещений.

Смачиваемость частиц

Смачиваемость частиц водой оказывает влияние на эффективность мокрых пылеуловителей, особенно при работе с рециркуляцией. Гладкие частицы смачиваются лучше, чем частицы с неровной поверхностью, так как последние в большей степени .оказываются покрытыми абсорбированной газовой оболочкой, затрудняющей смачивание.

По характеру смачивания все твердые тела разделяют на три основные группы:

гидрофильные материалы – хорошо смачиваемые: кальций, кварц, большинство силикатов и окисленных минералов, галогениды щелочных металлов;

гидрофобные материалы – плохо смачиваемые: графит, уголь, сера;

абсолютно гидрофобные: парафин, тефлон, битумы.

11. Сухие пылеуловители-циклоны и пылеуловители ротационного типа

1) Сухие:

- Циклоны представляют собой пылеулавливающие аппараты, в которых улавливание пыли происходит в результате инерции. Очищаемый воздух, поступая в верхнюю цилиндрическую часть циклона тангенциально и вращаясь,опускается из кольцевого пространства, образуемого корпусом циклона и выхлопной трубой, в конусную часть и, продолжая вращаться, поднимается, выходя через выхлопную трубу.

- Ротационный пылеуловитель представляет собой вентилятор, который одновременно с перемещением воздуха очищает его от пыли. Очистка воздуха происходит под действием центробежных сил, возникающих при вращении рабочего колеса.

К сухим пылеуловителям относятся все аппараты, в которых отделение частиц примесей от воздушного потока происходит механическим путем за счет сил гравитации, инерции, Кориолиса. Конструктивно сухие пылеуловители разделяют на циклоны, ротационные, вихревые, радиальные, жалюзийные пылеуловители и др.

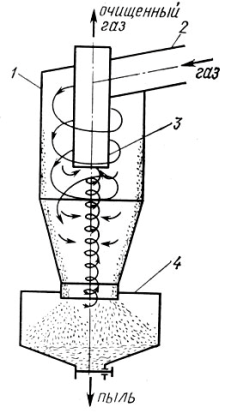

Ш ирокое применение для сухой очистки газов получили циклоны различных типов (рис. 6). Газовый поток вводится в циклон через патрубок 2 по касательной к внутренней поверхности корпуса 1 и совершает вращательно-поступательное движение вдоль корпуса к бункеру 4. Под действием центробежной силы частицы пыли образуют на стенке циклона пылевой слой, который вместе с частью газа попадает в бункер. Отделение частиц пыли от газа, попавшего в бункер, происходит за счет поворота газового потока в бункере на 180°. Освободившись от пыли, газовый поток образует вихрь и выходит из бункера, давая начало вихрю газа, покидающему циклон через выходную трубу 3. Для нормальной работы циклона необходима герметичность бункера. Если бункер негерметичен, то за счет подсоса наружного воздуха происходит вынос пыли с потоком через выходную трубу.

Р ис.6 Циклон

Р отационные пылеуловители относятся к аппаратам центробежного действия и представляют собой машину, которая одновременно с перемещением воздуха очищает его от относительно крупных фракций пыли (>5-8 мкм). В отличие от описанных устройств они обладают большой компактностью, так как вентилятор и пылеуловитель обычно совмещены в одном агрегате. В результате этого при монтаже и эксплуатации таких машин не требуется дополнительных площадей, которые необходимы для размещения специальных пылеулавливающих устройств при перемещении запыленного потока обыкновенным вентилятором.

К онструктивная схема простейшего пылеуловителя ротационного типа представлена на рис. 10. При работе вентиляторного колеса 1 частицы пыли за счет центробежных сил отбрасываются к стенке спиралеобразного кожуха 2 и движутся по ней в направлении выхлопного отверстия 4. Газ, обогащенный пылью, через специальное пылеприемное отверстие 3 отводится в пылевой бункер, а очищенный газ поступает в выхлопную трубу 4.

Рис 10 Ротационный пылеуловитель
