14.Сельскохозяйственные здания

Все сельскохозяйственные здания по назначению подразделяются на животноводческие, птицеводческие, складские, ремонтные, культивационные. Такие здания строят одно- и многоэтажными, а также смешанной этажности Конструктивные схемы с/х зданий приведены на рис.28.

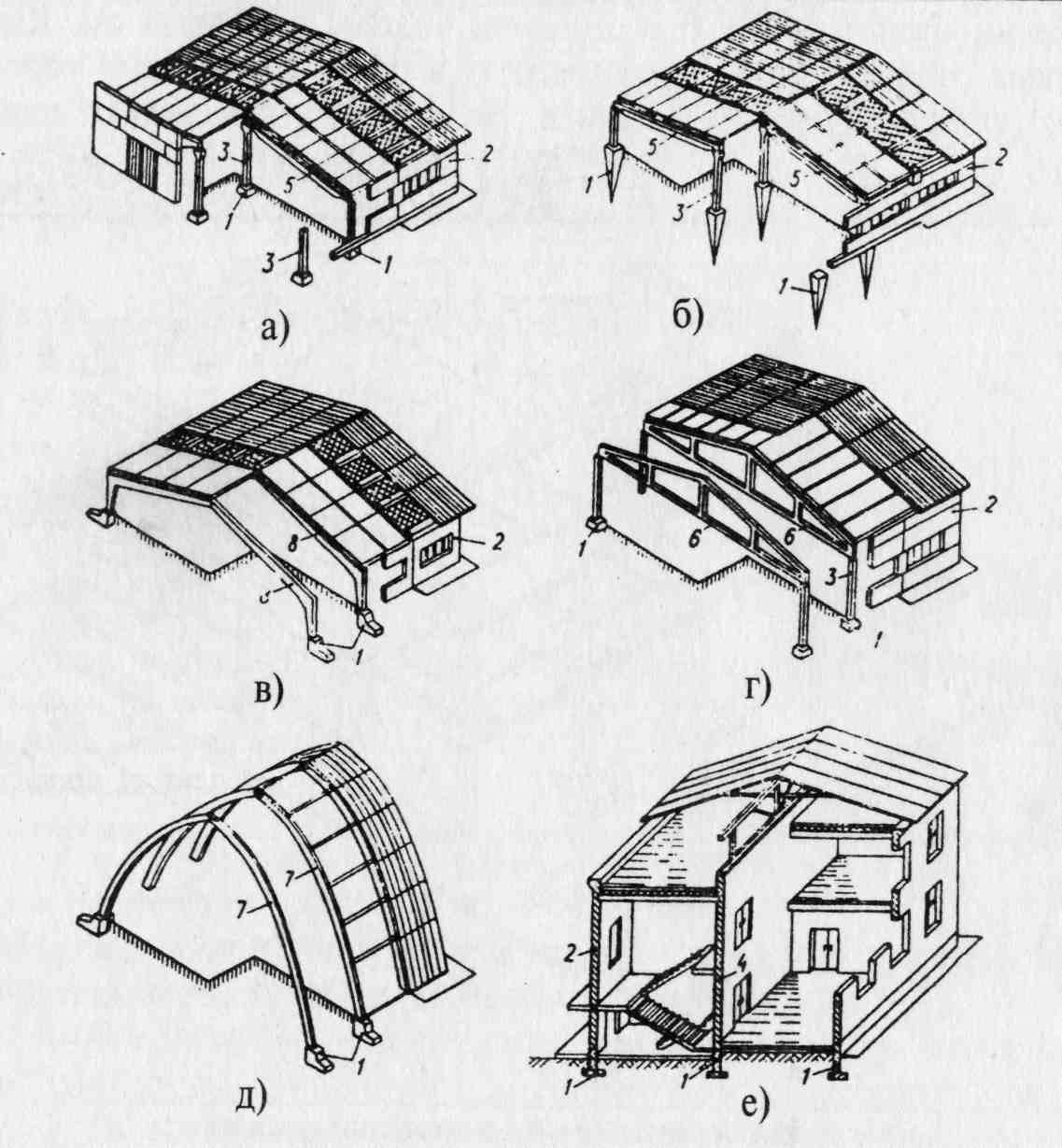

Рис.28. Конструктивные схемы сельскохозяйственных зданий:

а, б — стоечно-балочный каркас соответственно полный и неполный, в, г — каркасы соответственно из трех-шарнирных рам и ферм, д — каркас из стрельчатых арок, е — бескаркасная схема (для подсобно-вспомога­тельных зданий); 1 — фундамент, 2 — наружная стена, 3 — колонна, 4 — внутренняя стена, 5 — балка покрытия, 6 — ферма, 7 — стрельчатая арка, 8 — полурама.

15. Виды и назначение земляных сооружений

При строительстве зданий и сооружений ведут планировку, разработку, перемещение, укладку и уплотнение грунта. Весь этот комплекс процессов называется земляными работами.

В промышленном и гражданском строительстве земляные работы выполняют при устройстве котлованов и траншей под фундаменты и подземные коммуникации водопровода, канализации, тепловых и газовых сетей, при возведении земляного полотна дорог, а также при планировке площадок.

Выемки и насыпи, получаемые в результате разработки и перемещения грунта, называют земляными сооружениями.

Классификация земляных сооружений представлена на рис. 1.

Выемки, открытые с поверхности земли, предназначенные для устройства фундаментов, трубопроводов и других подземных сооружений называют котлованами и траншеями.

Котлован – выемка при соотношении длины к ширине не более 10 : 1, траншея – если соотношение более этой величины.

К постоянным земляным сооружениям относятся выемки в виде штолен туннелей, подземных хранилищ, котлованов под здания с подвалами, а также дамбы, кюветы, водоемы, искусственные русла, которые будут существовать в течение всего времени эксплуатации сооружения.

К временным земляным сооружениям относятся траншеи под различные коммуникации и трубопроводы, котлованы под фундаменты, временные насыпи для отвода водного потока при строительстве дюкеров, которые засыпают после устройства какого-либо подземного сооружения.

Котлованы и траншеи имеют дно и боковые поверхности. Дно котлованов и траншей должно находиться на отметках точно соответствующих отметкам заложения фундаментов.

Боковая поверхность котлованов и траншей может быть вертикальной и наклонной. Наклонная поверхность называется откосами, вертикальная – стенками. Горизонтальный уступ на наклонной боковой поверхности называют бермой.

Остальными элементами земляных сооружений являются: бровка — верхняя кромка откоса; подошва — нижняя кромка откоса; крутизна (коэффициент) откоса — отношение глубины выемки или высоты насыпи к проекции откоса. Для котлованов и траншей глубиной до 5 м крутизна откосов нормирована.

К земляным сооружениям относятся также резервы и кавальеры. Резервы – это выемки, из которых берут грунт для устройства насыпи, а кавальеры – это насыпи, образуемые при отсыпке ненужного грунта, например для временного его хранения, используемого затем вновь для засыпки траншей или пазух котлованов.
