Лабораторная работа №2

Выделение и выравнивание

Цель работы – научиться:

• Определять, в каких случаях следует использовать те или иные инструменты выделения.

• Группировать и разгруппировывать элементы рисунка.

• Клонировать объекты рисунка с помощью инструмента Selection (Выделение).

• Блокировать и скрывать объекты для упорядочения содержимого экрана.

• Сохранять выделения для дальнейшего использования.

• Использовать инструменты и команды для выравнивания основных форм относительно друг друга.

Начало работы

При изменении цветов или размеров объекта либо применении к нему эффектов или каких-то атрибутов сначала необходимо выделить объект, подлежащий изме­нению. Этот урок можно рассматривать как руководство по основным возмож­ностям инструментов выделения.

1. Выберите в меню команду File ♦ Open (Файл ♦ Открыть) и откройте файл L2start_0l.ai в папке ЛР_2.

Использование инструмента Selection (Выделение)

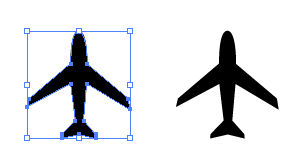

1. Выберите инструмент Selection (Выделение) на панели инструментов. Перемещайте указатель мыши по различным фигурам, не нажимая при этом левую кнопку мыши. Обратите внимание на значок, который появляется при перемещении указателя мыши над объектами. Такой значок указывает на то, что фигура, расположенная под указателем мыши, может быть выделена. Щелкните мышью на черном самолете в левом верхнем углу. Вокруг фигуры появится ограничивающая рамка с восемью маркерами выделения.

Ограничивающая рамка используется для таких преобразований, как изменение размеров и поворот; кроме того, она указывает, что объект выделен и готов к редактированию. Редактирование может заключаться в изменении размеров, цвета, места расположения и других параметров объекта. Цвет ограничивающей рамки также указывает на то, к какому слою принадлежит выделенный объект.

2. Используя инструмент Selection (Выделение), щелкните мышью на самолете, расположенном справа от первого. Обратите внимание, что выделение с пер­вого самолета снимается и выделенным остается лишь второй самолет.

3. Добавьте первый самолет в новое выделение, для чего нажмите клавишу Shift и щелкните па нем мышью. Теперь выделение состоит из двух объектов.

4. Переместите фигуры самолетов в другое место па экране. Для этого необходи­мо щелкнуть мышью в центре любого выделенного самолета и перетащить выделенные объекты в повое место.

При выделении объекта, не обладающего заливкой, для выполнения операции перетаскивания необходимо щелкнуть мышью на контуре объекта.

5. Отмените выделение самолетов, щелкнув мышью в любой области рисования, в которой нет никаких объектов. Для достижения этой же цели можно воспользоваться командой Select ♦ Deselect (Выделить ♦ Отменить выделение).

Использование инструмента Direct Selection (Прямое выделение)

1. Оставьте открытым файл L2start_01.ai и выберите инструмент Direct Selection (Прямое выделение). Не щелкая мышью, попробуйте наводить указатель на

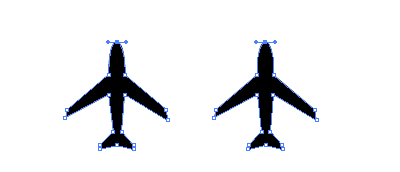

различные точки рисунков самолетов. При наведении инструмента Direct Selection (Прямое выделение) на точку привязки выделенного пли невыделен­ного контура или объекта рядом с ним появляется значок в виде полого квадра­та. Щелкните мышью на самой верхней точке первого самолета и переместите соответствующую ей точку привязки. Обратите внимание, что закрашенной яв­ляется лишь перемещаемая точка, указывая на то, что она выделена, в то время как остальные точки самолета остаются незакрашенными и невыделенными.

2. Оставив активным инструмент Direct Selection (Прямое выделение), щелкни­те мышью и перетащите отдельную точку фигуры. Этот метод позволяет редактировать форму объекта. Попробуйте щелкнуть мышью на другой точке и обратите внимание, что в результате выделение с начальной точки снимается, и вы можете изменять позиции других точек по отдельности.

С помощью клавиши Shift можно выделять несколько точек с целью их одновременно­го перемещения.

Рамка выделения

Иногда более простым способом выделения объектов является рисование вокруг этих объектов рамки выделения.

1. Оставьте открытым файл L2start_01 .ai и выберите инструмент Selection (Выделение). Чтобы выделить два первые самолета, не обязательно щелкать

на них левой кнопкой мыши, удерживая в нажатом положении клавишу Shift. Вместо этого установите указатель мыши выше левого верхнего самолета, наж­мите левую кнопку мыши и начните рисовать рамку выделения, перетаскивая указатель мыши. Растяните рамку так, чтобы она охватывала только две точки самолетов.

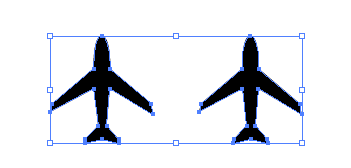

2. Попробуйте нарисовать рамку выделения, начинающуюся за пределами объек­тов (самолетов) и захватывающую все точки привязки, расположенные в наи­высших углах фигур верхнего ряда. Оба самолета будут выделены.

3. Выберите в меню команду Select ♦ Deselect (Выделить ♦ Отменить выделе­ние) или щелкните мышью в какой-либо области изображения, свободной от объектов.

4. Воспользовавшись этим же методом, однако выбрав предварительно инстру­мент Direct Selection (Прямое выделение), щелкните мышью за пределами первого самолета и выполните операцию перетаскивания для выделения но­сов самолетов, которые расположены в верхнем ряду.

В результате выполненных действий выделенными окажутся только верхние точ­ки фигур, на что указывает их закрашивание. Щелкните мышью на одной из то­чек привязки и. не оттекая левой кнопки мыши, попробуйте переместить ее в ка­кую-либо сторону. Обратите внимание на то, что при этом одновременно переме­шаются все выделенные точки привязки. Описанный выше метод удобен для выделения единственной точки объекта, гак как при его использовании нот необ­ходимости увеличивать область изображения, чтобы щелкнуть мышью точно на подлежащей редактированию точке.

5. Выберите команду меню Select ♦ Deselect (Выделить ♦ Отменить выделение), чтобы отменить выделение самолетов.
