Преобразование гладких точек в угловые точки и наоборот

Сейчас вы создадите стебель листа путем настройки криволинейного пути. Для этого вы преобразуете гладкую точку привязки на кривой в угловую точку привязки и наоборот.

1. Выберите в меню команду View ♦ Stem (Просмотр ♦ Стебель), чтобы отобра­зить увеличенный вид стебля.

2. На панели инструментов выберите инструмент Direct Selection (Прямое выде­ление) и наведите указатель мыши на точку А в верхней части кривой. Ког­да возле указателя мыши появится небольшой пустой квадрат, щелкните мышью на точке привязки, чтобы выделить ее и отобразить красные направ­ляющие линии для гладкой точки.

3. На панели инструментов выберите инструмент Convert Anchor Point (Преобра­зование точки привязки) из той же группы, что инструмент Реn (Перо) или воспользуйтесь для перехода к этому инструменту горячей клавишей Alt.

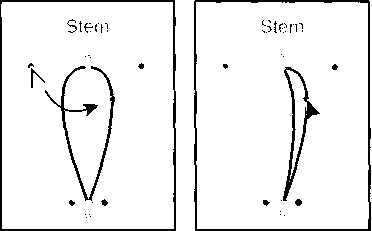

4. Используя инструмент Convert Anchor Point (Преобразование точки привяз­ки), выделите левый направляющий маркер (на верхней красной точке) на направляющей линии, перетащите ее к золотистой точке на шаблоне и отпус­тите кнопку мыши.

Протягивание инструмента Convert Anchor Point (Преобразование точки привяз­ки) преобразует гладкую точку привязки в угловую точку привязки и настраивает угол наклона левой направляющей линии.

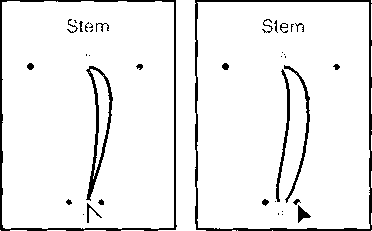

5. Используя инструмент Convert Anchor Point (Преобразование точки привяз­ки), выделите нижнюю точку привязки и перетащите ее из точки В до красной точки, чтобы преобразовать угловую точку привязки в гладкую точку привяз­ки, скругляющую кривую, затем отпустите кнопку мыши. Теперь из точки привяз­ки выходят две направляющие линии, указывая, что теперь это гладкая точка привязки.

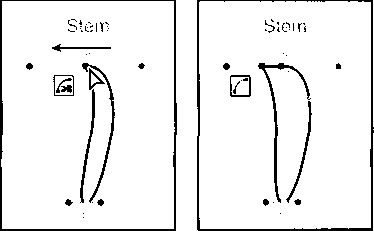

6. Используя инструмент Direct Selection (Прямое выделение), щелкните на верхней точке или щелкните и нарисуйте рамку вокруг верхней точки, чтобы выделить ее. На панели Control (Управление) щелкните на кнопке Cut path at selected anchor points (Вырезать путь в выделенных точках привязки). Перетащите выбранную точку привязки влево.

7. Удерживая нажатой клавишу Shift, щелкните на двух верхних точках привязки. На панели Control (Управление) щелкните на кнопке Connect selected end points (Соединить выделенные конечные точки). Таким образом, вы соз­дадите прямую линию вверху стебля.

8. Выберите в меню команду File ♦ Save (Файл ♦ Сохранить).

Рисование фигуры груши

Сейчас мы нарисуем единый непрерывный объект, который содержит как глад­кие, так и угловые точки привязки. Каждый раз, когда необходимо изменить на­правление кривой в точке, следует удерживать клавишу Alt, чтобы создать угловую точку привязки.

1. Выберите в меню команду View ♦ Pear (Просмотр ♦ Груша), чтобы отобразить увеличенный вид груши.

Прежде всего мы нарисуем на груше следы надкусывания путем создания угловых точек привязки и изменения направлений сегментов кривых.

2. Выберите инструмент Реn (Перо) из той же группы, что и инструмент Convert Anchor Point (Преобразование точки привязки). Протащите инструмент Реn (Перо) от точки А на шаблоне до красной точки, чтобы уста­новить начальную точку привязки и направление первой кривой. Отпустите кнопку мыши.

3. Протащите инструмент Pen (Перо) от точки В до красной точки и, не отпуская кнопку мыши, нажмите и удерживайте клавишу Alt и перетащите направляющий маркер от красной точки до золотистой точ­ки. Отпустите кнопку мыши.

4. Продолжайте рисование в точках С и D, сначала перетаскивая указатель мыши от точки привязки до красного квадрата, а затем, удерживая нажатой клавишу Alt и перетаскивая направляющий маркер от красной точки до золо­тистой точки.

В угловых точках привязки В, С и D вы должны сначала перетащить инструмент, чтобы продолжить текущий сегмент, а затем, чтобы задать направление следую­щего криволинейного сегмента, нужно перетащить указатель мыши при нажатой клавише Alt.

Теперь завершим рисование груши путем создания гладких точек привязки.

5. Протащите указатель мыши от каждой точки Е — J до их красных точек, а за­тем щелкните на точке привязки К, чтобы замкнуть фигуру груши. Обратите внимание, что при наведении указателя мыши на точку привязки К, возле пе­ра появляется пустой кружок, указывающий, что при щелчке мышью путь замкнется.

Нажмите и удерживайте клавишу CTRL и щелкните мышью в стороне от пути, чтобы снять с него выделение, затем вы­берите в меню команду File ♦ Save (Файл ♦ Сохранить).
