Разрезание пути

Чтобы продолжить создание изображения стрелы, необходимо разделить прямо­линейный путь с помощью инструмента Scissors (Ножницы) и подогнать положе­ния отдельных сегментов.

1. He снимая выделение прямой линии, щелкните на инструменте Eraser (Ластик) и удерживайте мышь до тех пор, пока не появятся дополнительные инструменты. Выберите в появившемся списке инструмент Scissors (Ножни­цы) и щелкните мышью в середине линии, чтобы сделать разрез.

Разрез, сделанный инструментом Scissors (Ножницы), должен находиться на ли­нии или кривой, а не на конечной точке.

В том месте, на котором вы щелкнули мышью, появится новая выделенная точка привязки. Фактически при каждом щелчке инструментом Scissors (Ножницы) создаются две точки привязки, но, поскольку они находятся одна над другой, вы видите только одну точку.

2. На панели инструментов выберите инструмент Direct Selection (Прямое выделение) и наведите его на разрез. Пустой квадратик возле указателя мыши свидетельствует о том, что инструмент наведен на точку привязки. Выделите новую точку привязки и перетащите ее вправо вверх, чтобы расширить промежуток между двумя сегментами пути.

Изображение концов стрелы

Программа Adobe Illustrator позволяет добавить к открытым путям предваритель­но подготовленные наконечники и хвостовые оперенья стрел с помощью меню Effect (Эффект). Команда Add Arrowheads (Добавить концы стрелок) доступна как из меню Filter (Фильтр), так и из меню Effect (Эффект). К преимуществам эф­фектов относится возможность динамического изменения стрелы при измене­нии штриха, к которому применен эффект. Фильтры же, в отличие от эффектов, не поддерживают связь между стрелкой и штрихом.

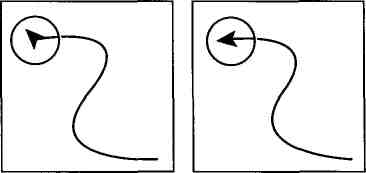

Когда путь подвергается корректировке, наконечник стрелки, созданный с по­мощью команды Add Arrowheads (Добавить концы стрелок) из меню Effect (Эф­фект), изменяет свое положение в соответствии с новым путем. Наконечник же стрелки, созданный с использованием команды меню Filter (Фильтр), в таком случае останется в прежнем положении.

В первую очередь мы нарисуем наконечник стрелы в конечной точке линейного сегмента, а затем хвостовое оперение стрелы в начальной точке другого линейного сегмента.

1. Выделите верхний линейный сегмент и выберите в меню команду Effect ♦ Stylize ♦ Add Arrowheads (Эффект ♦ Стилизация ♦ Добавить концы стрелок).

В меню Effect (Эффект) следует выбрать ту команду Stylize (Стилизация), которая на­ходится вверху меню. Вторая команда Stylize (Стилизация) применяет художественные или импрессионистские эффекты к RGB-изображениям.

2. В диалоге Add Arrowheads (Добавить концы стрелок) оставьте область окна Start (Начало) установленной на None (Нет). В области End (Конец) щелкните мышью на кнопке со стрелкой, чтобы выбрать стиль наконечника номер 2 (в области просмотра диалога появится эскизное изображение), и щелкните мышью на кнопке ОК.

Программа Illustrator добавит наконечник стрелы в конец линии (к последней точ­ке привязки, созданной на неразрезанной линии).

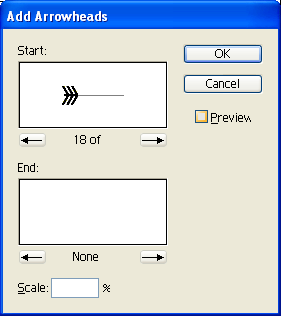

3. Используя инструмент Selection (Выделение), выделите нижний сегмент и выберите в меню команду Effect ♦ Stylize ♦ Add Arrowheads (Эффект ♦ Стилизация ♦ Добавить концы стрелок), чтобы открыть диалог еще раз. Выберите стиль наконечника номер 18 в области Start (Начало), в области End (Конец) выберите None (Нет) и щелкните мышью на кнопке ОК, чтобы добавить хвостовое оперение к начальной точке линии.

Можно повторно применить те же самые настройки стиля концов стрелки к дру­гим выделенным объектам, выбрав в меню команду Effect ♦ Stylize ♦ Add Arrowheads (Эффект ♦ Стилизация ♦ Добавить концы стрелок).

4. Выберите в меню команду Select ♦ Deselect (Выделить ♦ Отменить выделе­ние), чтобы снять выделение рисунка, затем выберите в меню команду File ♦ Save (Файл ♦ Сохранить).

Рисование кривых линий

В этой части мы повторим рисование кривых линий, изобразив грушу, ее стебель и лист. Сначала исследуем одну из кривых, а затем нарисуем подряд набор кривых по шаблону.

Выделение кривой линии

Выберите в меню команду View ♦ Curved Line (Просмотр ♦ Кривая линия), что­бы отобразить вид с кривой линией на шаблоне.

Используя инструмент Direct Selection (Прямое выделение), щелкните мышью на одном из сегментов кривой линии, чтобы увидеть ее точки привяз­ки и направляющие линии, проходящие через точки привязки. Инструмент Direct Selection (Прямое выделение) позволяет выбирать и редактировать от­дельные сегменты кривой линии.

При выделении кривой линии вместе с ней выбираются и все ее атрибуты закра­шивания. Эти настройки будут использованы при построении следующей анало­гичной линии.
