Угловые точки привязки на кривых линиях

При создании кривых линий для задания наклона пути удобно использовать на­правляющие маркеры. Переход к угловым точкам привязки требует небольших дополнительных усилий. В следующей части вам предстоит отработать пе­реход от гладких точек привязки к угловым точкам привязки.

1. Откройте файл с именем L5start_04.ai. На этой странице изображены пути, которые вам предсто­ит создать. Верхнюю часть документа следует использовать в качестве шабло­на. Создавайте пути точно поверх тех линий, которые уже представлены в изображении. Рабочая область, расположенная ниже шаблона, предназначена для самостоятельной работы.

2. Выберите команду меню File ♦ Save As (Файл ♦ Сохранить как). В текстовом по­ле File name (Имя файла) введите имя файла path4.ai. В раскрывающемся списке Save as Type (Тип файла) выберите пункт Adobe Illustrator (*.AI). В диалоге Illustrator Options (Параметры Illustrator) оставьте значения по умолчанию и нажмите кнопку ОК.

3. Воспользовавшись инструментом Zoom (Масштаб), создайте рамку выде­ления вокруг верхнего пути.

4 Выберите инструмент Реn (Перо), щелкните мышью на первой точке привязки и, не отпуская левой кнопки мыши, переместите ее указатель вверх. После этого щелкните мышью на второй точке привязки и перетащите указа­тель мыши вниз, так, как вы это делали в предыдущем задании. Удерживание клавиши Shift при перетаскивании мыши преобразует угол направляющей в прямой.

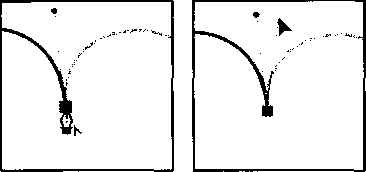

5. Удерживая клавишу Alt, установите указатель мыши либо на последней созданной точке привязки, либо на соответствую­щем ей направляющем маркере. После появления значка вставки щелкните мышью и перетащите указатель мыши вверх.

Если щелчок был выполнен не строго на точке привязки, на экране появится пре­дупреждающий диалог. В этом случае щелкните мышью на кнопке ОК и попробуй­те выполнить описанную операцию повторно.

После завершения создания пути можно отрегулировать направляющие маркеры с помощью инструмента Direct Selection (Прямое выделение).

6. Отпустите клавишу Alt и, щелкнув мышью на следующей квадратной точке пути-шаблона, перетащите указатель мыши вниз.

7. Снова, удерживая клавишу Alt, захватите последнюю точку привязки или соответствующий ей направляющий маркер и перетяните указатель мыши вверх с целью создания следующего сегмента кривой линии. Помните, что на экране должен появиться значок вставки, в противном случае вы создадите до­полнительную петлю.

8. Продолжайте переходить по шаблону, выполняя щелчки мышью, операции пе­ретаскивания и используя клавишу Alt для создания угловых точек привязки. После завершения создания пути воспользуйтесь инструментом Direct Selection (Прямое выделение) для точной подгонки пути, а затем отме­ните ее выделение.

9. Выберите в меню команду File ♦ Save (Файл ♦ Сохранить).

10. Выберите в меню команду View ♦ Fit in Window (Просмотр ♦ Показать во весь эк­ран). С этой же целью можно воспользоваться комбинацией клавиш CTRL+0 (ноль). Нарисуйте инструментом Zoom (Масштаб) рамку выделения вокруг второго пути, чтобы увеличить его отображение.

Выберите инструмент Реn (Перо), а затем щелкните мышью на первой точке привязки и перетащите указатель мыши вверх. После этого щелкните мышью на второй точке привязки и перетащите указатель мыши вниз. Вы уже должны хорошо освоить операцию создания арки. Сейчас вы должны преобразовать кривую линию в прямую. Простой щелчок мышью при нажатой клавише shift не приведет к созданию прямой линии, поскольку последняя точка пути пред­ставляет собой гладкую точку привязки.

12. Чтобы нарисовать следующий фрагмент пути как прямую линию, удалите один направляющий маркер, щелкнув мышью на последней созданной точке при­вязки, а потом, удерживая клавишу |Shift |, щелкните на следующей точке пути.
