8. Выбор и обоснование сварочного оборудования, типа источника питания и его внешней характеристики и технологической оснастки.
В качестве источника питания необходимо выбрать сварочные автоматы. При данном режиме сварки нам подходят следующие:
Сварочный автомат с инверторными источниками питания MZ-1000
(рисунок 8.1.)
Выбор производился только из инверторных источников питания, так как они наиболее современные в сварочном оборудовании, имеют наименьшие габариты и вес, а также наилучшие характеристики. Внешние статические характеристики источника питания – жесткая.

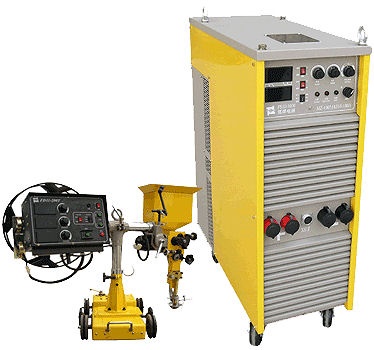

Рисунок 8.1
Сварочный автомат с инверторными источниками питания MZ-1000
Источники тока серии MZ для автоматической сварки под флюсом изготовлены на основе инверторных технологий с использованием IGBT транзисторов. Они используются совместно со сварочными тракторами и подвесными головками для сварки всех видов сталей толщиной более 5 мм
Достоинства сварочного автомата MZ-1000
Выбор вольтамперных характеристик источника тока
Широкий диапазон регулировки сварочного тока
Цифровая индикация параметров сварки: тока, напряжения и скорости движения сварочного трактора
Возможность регулировки: мощности дуги, сварочного тока и напряжения
Выбор управления с панели или с пульта дистанционного управления
Возможность сварки штучным электродом или строжки угольным электродом в режиме ММА
Встроенные функции защиты от перегрева, от повышенного напряжения, перегрузки
Возможность настройки положения сварочной головки
Модель MZ-1000 оснащена цифровыми индикаторами
Параметры |
Значение |
Наименование источника питания |
MZ-1000 |
Номинальное напряжение питающей сети частотой 50 Гц, В |
380 |
|
|
Номинальный сварочный ток при ПВ = 100%, А |
1 000 |
Пределы регулирования сварочного тока, А |
150-1000 |
Диаметры стальной электродной проволоки, мм |
3,2-5,0 |
Номинальная мощность электродвигателя, кВт |
0,55 |
Скорость подачи электродной проволоки, м/ч |
30...150 |
|
|
Скорость сварки, м/ч |
6…72 |
Емкость барабана для проволоки, кг |
10 |
Емкость бункера для флюса, дм3 |
7 |
Габаритные размеры трактора, мм - длина - ширина - высота |
1038 480 628 |
Масса трактора без проволоки и флюса, кг, не более |
51 |
Габаритные размеры источника питания, мм - длина - ширина - высота |
810 345 1022 |
Масса источника питания, кг, не более |
98 |
Цена |
422 375.00 Руб. |
