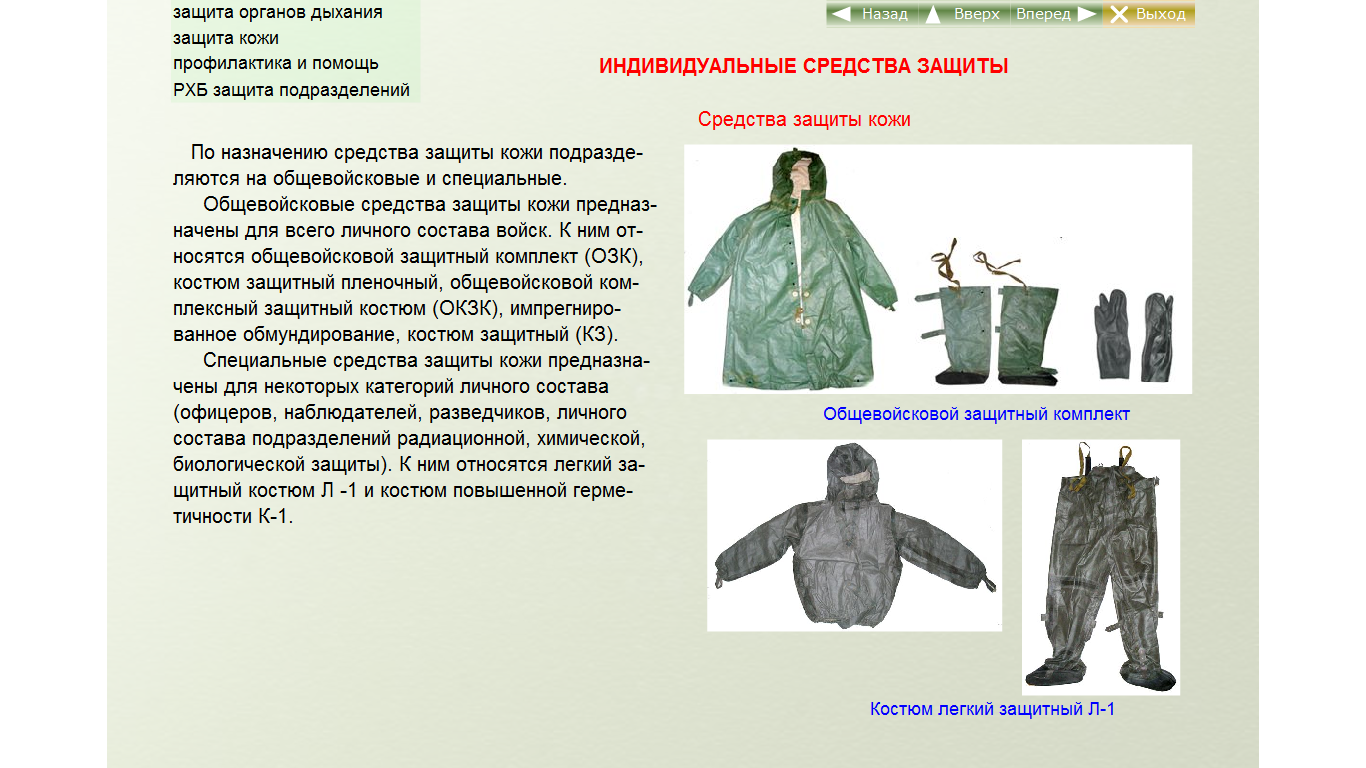

Средства защиты кожи. краткая характеристика типа

36 Вопрос - Численные и графические масштабы

Масштабы на картах и планах могут быть представлены численно или графически.  Численный масштаб записывают в виде дроби, в числителе которой стоит единица, а в знаменателе — степень уменьшения проекции. Например, масштаб 1:5 000 показывает, что 1 см на плане соответствует 5 000 см (50 м) на местности.

Графические масштабы подразделяются на линейные и поперечные. Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части. Поперечный масштаб — это графический масштаб в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.

Вопрос номер 42. Порядок ведения рабочей карты командира

Рабочая карта командира - это топографическая карта, на которой командир (начальник) графически при помощи условных тактических и специальных знаков и пояснительных надписей отображает тактическую или специальную обстановку и её изменения в ходе боевых действий.

Содержание рабочей карты и порядок ее ведения

На рабочую карту командира подразделения наносятся только те данные, которые имеют прямое отношение к выполнению поставленной задачи. Командиры мотострелковых и танковых подразделений при подготовке и в ходе боевых действий на свои рабочие карты наносят следующие данные. Сведения о положении и действиях войск обычно наносятся на рабочую карту в объеме на одну ступень выше своего подразделения и с детализацией на одну-две ступени ниже. Положение и действия противника наносятся возможно подробнее и только по достоверным данным. Данные, которые не требуют привязки к карте и не могут быть выражены графически при помощи условных знаков, указываются текстом или в таблицах на свободном месте карты (эти данные называются Пояснительной запиской). В пояснительной записке даются оценка противника и его возможных намерений (что нельзя показать графически), цели и замысел боевых действий, распределение средств усиления, порядок обеспечения безопасности своих подразделений при нанесении ядерных ударов, наличие и распределение материальных средств и другие данные. До получения боевой задачи на карте:  1.    оформляется служебный заголовок, время начала ведения карты и подпись должностного лица;  2.    наносятся положение своего подразделения и сведения о противнике ко времени получения боевой задачи;  3.    наносятся сведения о радиационной, химической и биологической (бактериологической) обстановке;  4.    вычерчиваются формы таблиц пояснительной записки (распределение сил и средств, соотношение сил и средств, сигналы управления, оповещения, взаимодействия и др.);  5.    вычерчиваются условные обозначения.  С получением боевой задачи на карту наносят: 1.    данные о противнике из боевого приказа старшего командира;  2.    содержание полученной боевой задачи;  3.    объекты (цели), уничтожаемые (подавляемые) средствами старших командиров (начальников) на направлении действий подразделения;  4.    положение и задачи соседей и разграничительные линии с ними, а также положение и задачи своих подразделений. находящихся впереди;  5.    положение и задачи подразделений второго эшелона и резерва старшего командира, действующих в интересах подразделения.  При необходимости на карту наносят и другие данные (огневые позиции поддерживающей артиллерии, стартовые и огневые позиции подразделений ПВО, пункты управления старшего командира и др.). С принятием решения на карту наносят: 1.    боевой порядок или район расположения противника, характер его действий по оценке командира;  2.    боевой порядок или район расположения своего подразделения;  3.    боевые задачи подразделений первого эшелона;  4.    боевую задачу подразделения второго эшелона (задача резерва);  5.    задачи штатных и приданных артиллерийских подразделений и других огневых средств;  6.    задачи по борьбе с воздушным противником; рубежи развертывания противотанковых средств; 7.    командно-наблюдательный пункт и его перемещение в ходе боя;  8.    расположение подразделений обеспечения;  9.    заполняют таблицы распределения сил и средств, соотношения сил и средств, сигналов (управления, оповещения, взаимодействия и др.) и другие данные.  Примеры решений:

В ходе боя на карту наносят данные об изменении обстановки и принимаемые командиром решения. Нередко командир подразделения наносит на свою рабочую карту обстановку со слов старших начальников, отдающих боевой приказ (распоряжение), или с письменного документа (боевого приказа, распоряжения).  При получении боевого приказа надо быстро находить на карте нужные пункты и сразу же наносить необходимые данные. При постановке боевой задачи непосредственно на местности карта ориентируется и постоянно сличается с местностью. Это существенно облегчает нанесение на карту элементов боевых порядков противника, своих подразделений, целей и задач.  При оформлении карты командир производит подъем карты - это выделение условных знаков тех местных предметов и элементов рельефа, которые могут оказать существенное влияние на боевые действия или использоваться при отдаче распоряжений и целеуказании.  Элементы местности поднимаются на карте цветными карандашами. Населенные пункты обводят черным карандашом по внешнему контуру и подчеркивают их названия. Рельеф поднимают карандашом светло-коричневого цвета, утолщая одну или несколько горизонталей. Вершины командных высот поднимаются тушевкой, подписи горизонталей укрупняются. Реки, ручьи и каналы поднимают утолщением линий и тушевкой синего цвета. Крупные озера и реки выделяют, обводя их береговые линии. Болота покрывают вторичной синей штриховкой параллельно нижней (верхней) стороне рамки карты. Леса, кустарники, сады обводят по их контуру карандашом зеленого цвета. Мосты, переправы, броды, гати поднимают увеличением условного обозначения карандашом черного цвета. Ориентиры, изображенные внемасштабными условными знаками, обводят кружками черного цвета диаметром 0,5-1 см. Надписи линий сетки координат (на каждом листе карты в девяти местах) поднимают желтым цветом легкой тушевкой. Местные предметы и рельеф поднимают на карте лишь после нанесения на нее обстановки.  Наглядность обстановки на карте достигается также ее многоплановым изображением. Основные ее элементы выделяют утолщенными линиями (первый план), а второстепенные - тонкими (второй план). Собственные названия населенных пунктов, рек, лесов и других местных предметов надо указывать точно по карте, не склоняя их. Например: «...наступать в направлении Ивановка». Берега рек, озер опушки лесов, окраины населенных пунктов и т.п. называть по сторонам горизонта. Например: «Сев. берег р. Нара». «Зап. опушка леса «Сосновый». Берега рек можно называть также по направлению течения реки – правый или левый.
