Содержание

ИСХОДНЫЕ ДАННЫЕ

1.КРАТКОЕ ОПИСАНИЕ ДВИГАТЕЛЯ-ПРОТОТИПА

2.РАБОЧИЙ ПРОЦЕСС ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

2.1 Характерные объемы цилиндров

2.2. Характеристика горючей смеси и продуктов сгорания

2.3. Параметры состояния газов перед впускными и за выпускными

клапанами

2.4. Показатели процесса наполнения

2.5. Показатели процессов сжатия и сгорания

2.6. Показатели процесса разширения

2.7. Индикаторные и эффективные показатели двигателя

3ДИНАМИКА ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

0. 3.1 Определение масс движущихся частей кривошипно-шатунного

1. механизма.

3.2 Определение сил, действующих в кривошипно-шатунном механизме

и крутящего момента.

4. ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ

4.1 Внешняя скоростная характеристика двигателя

4.2 Нагрузочная характеристика

4.3 Многопараметровая характеристика

СПИСОК ЛИТЕРАТУРЫ

Исходные данные

Двигатель прототип ЗМЗ-40524

Номинальная эффективная мощность Ne = 78кВт

Номинальная частота вращения вала двигателя n = 4000об/мин

Число цилиндров z = 4

Диаметр цилиндра D = 0,092м

Ход поршня S = 0,092м

Отношение радиуса кривошипа к длине шатуна λ_кр = 0,260

Степень сжатия ε = 8,8

Коэффициент избытка воздуха α = 0,85

Степень предварительного расширения ρ =1,09

Коэффициент эффективного использования теплоты при сгорании ξ = 0,91

Масса поршня m_п = 0,62кг

Масса шатуна m_ш = 1,02кг

Отношение массы шатуна, приведенного к поршню,

к массе шатуна m_шп/m_ш = 0,280

М асса кривошипа m_к =3,90кг

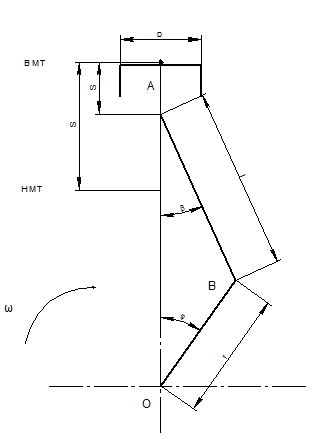

Рис.1.Схема кривошипно-шатунного механизма
