Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Сибирский государственный индустриальный университет»
Кафедра открытых горных работ
Специальность: 130403 Открытые горные работы
КУРСОВОЙ ПРОЕКТ
по дисциплине «Технология и безопасность взрывных работ»
|
Выполнил: ст.гр. ГОР – 12 |
|
Стафеев А.А. |
|
Проверил: к.т.н., доцент |
|
Стафеев А.А. |
Новокузнецк
2013
Содержание
Введение 3
Исходные данные для проектирования 4
1. Расчет параметров буровзрывных работ 4
2. Расчет безопасных расстояний при проведении массового взрыва 8
Список используемой литературы 12
Введение
В настоящее время на открытых горных работах уникальным и практически единственным высокоэффективным способом подготовки скальных пород к выемке является их разрушение энергией взрыва. Этот способ остается главнейшим на ближайшее будущее.
В технологии взрывных работ важное место занимают способ монтажа взрывных сетей с помощью ДШ, электропроводов.
Особое внимание отводится аналитическим расчетам показателей действия взрыва, вычислениям показателей буровзрывных работ; составлению проектов на массовые взрывы, паспорта буровзрывных работ, схемы ведения мелких взрывных операций.
Важным звеном в практике взрывных технологий является техника и специфический процесс проведения открытых горных работ и составление проекта на сооружение траншей буровзрывным способом [4].
Необходимо отметить, что взрывные работы на горных предприятиях, ведущих добычу полезного ископаемого открытым способом, должны вестись в строгом соответствии с «Едиными правилами безопасности при взрывных работах». Эти правила регламентируют основные действия и приемы обращения с взрывчатыми материалами (ВМ), знание которых обязательно для руководителей и исполнителей взрывных работ [5].
Исходные данные для проектирования
Талдинский разрез, блок №5;
Размер 45 х 83 метра;
Высота уступа 22 метра;
Объемный вес породы 2т/м3
Цель взрыва – рыхление;
Порода – песчаник, категория по взрываемости – II;
Диаметр шарошечного долота – 244,5 мм;
Угол наклона скважин – 63 градуса.
1. Расчет параметров буровзрывных работ
Наименьшее сопротивление (м) по подошве уступа:
,
(1)
где
- коэффициент, зависящий от трудности
взрывания пород;
-
вместимость ВВ одного метра скважины,
кг/м;
- коэффициент
сближения скважин;
- коэффициент
разрыхления горных пород.
Вместимость одного метра скважины по ВВ:
=
,
(2)
где
- плотность взрывчатого вещества, кг/дм3;
- диаметр скважины,
м.
7,85*3*0,24452*160 = 175,6 кг
Поправочный коэффициент (КВВ) для Гранулит УП = 1,13;
плотность 160 кг/м3
Определение глубины скважины:
,
(3)
где
- перебур скважины, м,
,
(4)
м
Расстояние между скважинами в ряду:
,
(5)
Расстояние между рядами скважин:
,
(6)
Количество ВВ (кг) в скважине:
,
(7)
где
- длина заряда в скважине, м
=
.
(8)
Количество скважин в ряду (скв./ряд):
,
(9)
где
- длина блока, подготавливаемого к
массовому взрыву, м.
Количество рядов скважин:
,
(10)
где
- ширина блока, м.
Расчет ширины развала:
,
(11)
где
- коэффициент, учитывающий взрываемость
горных пород;
- дальность
перемещения горной массы при порядной
схеме взрывания, м.
Ширина развала:
Вр = Вб + Во, (12)
где Вб - дальность перемещения горной массы при поперечной схеме взрывания.
Принимаем диагональную схему взрывания.
Удельный расход ВВ (кг/м3) рассчитывается по формуле:
,
(13)
где
- коэффициент на обводненность;
- коэффициент,
учитывающий тип взрывчатого вещества;
-
предел прочности пород на сжатие, МПа;
- степень дробления
горных пород взрывом;
-
средний диаметр естественной отдельности
в горном массиве, м;
- диаметр скважинного
заряда ВВ, м;
- угол наклона
скважин, градус;
- высота уступа,
м.
Расчет высоты развала:
,
(14)
где
- ширина блока, м;
- высота уступа, м;
Во - дальность перемещения горной массы, м.
h2=
h·kp
,
(15)
где
-
коэффициент разрыхления породы в
развале,
kp ≈ 1,2.
34*1,3*
=
20 м

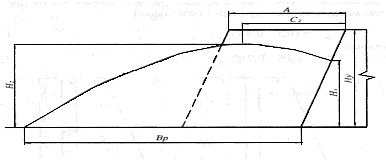

Рисунок 1 Параметры развала горной массы
