Введение
Для глубокого понимания и развития информационных и коммуникационных технологий было разработано программное обеспечение Cisco Packet Tracer.
Данный программный продукт разработан компанией Cisco и рекомендован использоваться при изучении телекоммуникационных сетей и сетевого оборудования.
Packet Tracer включает следующие особенности:
моделирование логической топологии: рабочее пространство для того, чтобы создать сети любого размера на CCNA-уровне сложности;
моделирование в режиме реального времени;
режим симуляции;
моделирование физической топологии: более понятное взаимодействие с физическими устройствами, используя такие понятия как город, здание, и т.д.;
улучшенный GUI, необходимый для более качественного понимания организации сети, принципов работы устройства;
многоязыковая поддержка: возможность перевода данного пр практически на любой язык, необходимый пользователю;
усовершенствованное изображение сетевого оборудования со способностью добавлять / удалять различные компоненты;
наличие Activity Wizard позволяет нам создавать шаблоны сетей и использовать их в дальнейшем.
Данный симулятор позволяет нам проектировать свои собственные сети, создавая и отправляя различные пакеты данных, сохранять и комментировать свою работу. Мы можем изучать и использовать такие сетевые устройства, как коммутаторы второго и третьего уровней, рабочие станции, определять типы связей между ними и соединять их.
Отличительной особенностью данного симулятора является наличие в нем режима симуляции. В данном режиме все пакеты, пересылаемые внутри сети, отображаются графически. Эта возможность позволяет нам наглядно продемонстрировать, по какому интерфейсу в данные момент перемещается пакет, какой протокол используется и т. д.
Однако, это не все преимущества Packet Tracer: в режиме симуляции мы можем не только отслеживать используемые протоколы, но и видеть, на каком из семи уровней модели OSI данный протокол задействован.
Cisco Packet Tracer имеет два рабочих пространства: логическое и физическое. Логическое пространство позволяет пользователям строить логическую топологию сети, размещать, подключать, кластеризировать виртуальные сетевые устройства. Физическое пространство позволяет графически увидеть логическую сеть, давая понятие о масштабах и трудоустройствах оборудования, таких как маршрутизаторы, коммутаторы, хосты, которые будут в работать реальной среде.
Графическое представление визуального моделирования оборудования дают возможность вставить платы в модульные маршрутизаторы и коммутаторы, которые затем становятся частью моделирования. Многопользовательские функциональные возможности Cisco Packet Tracer является сетевым приложением, с многопользовательской peer-to-peer режиме, что позволяет совместное построение виртуальных сетей на реальной сети.
1. Установка программного обеспечения

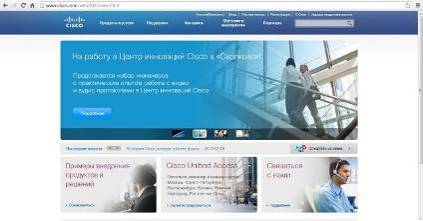

Ввожу в строке браузера cisco.com – официальный сайт

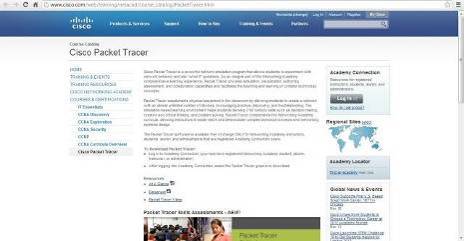

Нахожу ссылку на скачивание необходимого программного обеспечения –
Cisco Packet Tracer
Загружаю установочный пакет PacketTracer533.setup.ехе на жесткий диск

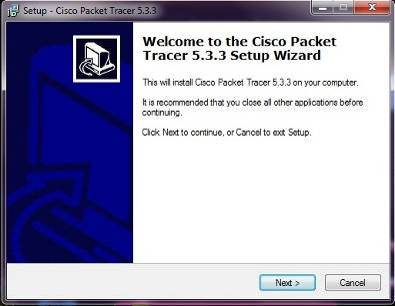

Запускаю PacketTracer533.setup.ехе
Соглашаюсь с правилами пользования программным обеспечением

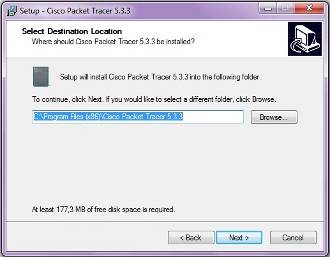

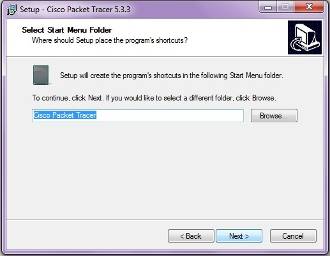

Указываю место установки

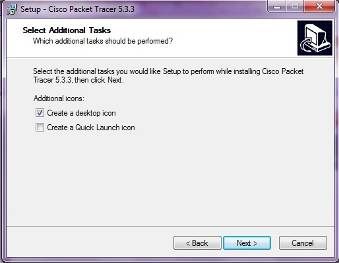

Запуск

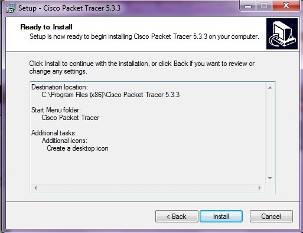

Инсталляция

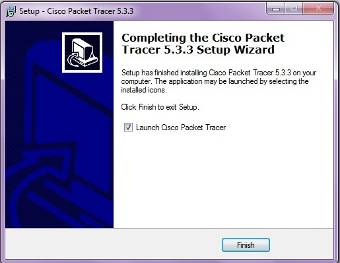

Завершение установки
Первый запуск Cisco Packet Tracer

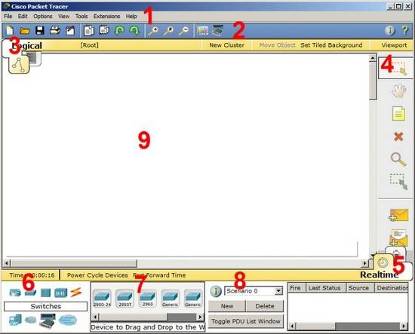

Главное меню программы. В общем-то стандартное содержимое:
Файл – содержит операции открытия / сохранения документов;
Правка – стандартные операции «копировать / вырезать, отменить / повторить»;
Настройки – говорит само за себя;
Вид – масштаб рабочей области и панели инструментов;
Инструменты – цветовая палитра и кастомизация конечных устройств;
Расширения – мастер проектов, многопользовательский режим
Помощь – ни за что не угадаете, что там содержится;
Панель инструментов, часть которых просто дублирует пункты меню;
Переключатель между логической и физической организацией;
Ещё одна панель инструментов, содержит инструменты выделения, удаления, перемещения, масштабирования объектов, а так же формирование произвольных пакетов;
Переключатель между реальным режимом (Real-Time) и режимом симуляции;
Панелька с группами конечных устройств и линий связи;
Сами конечные устройства, здесь содержатся всевозможные коммутаторы, узлы, точки доступа, проводники. Как детальки для конструктора (Drag and Drop).
Панелька создания пользовательских сценариев;
Рабочее пространство.
Оборудование и линии связи в Cisco Packet Tracer Маршрутизаторы
Маршрутизаторы используется для поиска оптимального маршрута передачи данных на основании специальных алгоритмов маршрутизации, например выбор маршрута (пути) с наименьшим числом транзитных узлов.
Работают на сетевом уровне модели OSI.
Коммутаторы
Коммутаторы – это устройства, работающие на канальном уровне модели OSI и предназначенные для объединения нескольких узлов в пределах одного или нескольких сегментах сети. Передаёт пакеты коммутатор на основании внутренней таблицы – таблицы коммутации, следовательно трафик идёт только на тот MAC-адрес, которому он предназначается, а не повторяется на всех портах (как на концентраторе).
Концентраторы
Это более «глупый» вариант устройства, объединяющего сетевые узлы. Просто напросто повторяет пакет, принятый на одном порту на всех остальных портах. Всё по технологии Ethernet. В настоящее время выпускаются очень редко. Никакой защиты. Просто этакий «тройник» как для силовой сети.
Беспроводные устройства
Беспроводные технологии Wi-Fi и сети на их основе. Включает в себя точки доступа.
Линии связи
А с помощью этих компонентов мы будем соединять узлы в единую схему. Здесь есть и автоматическое определение и консольный кабель и витая пара и оптоволокно. Есть даже разница между прямым и кроссоверным кабелем.
Конечные устройства
Здесь непосредственно конечные узлы, хосты, сервера, принтеры, телефоны и многое другое! Как видите, очень широкий перечень устройств!
Эмуляция Интернета
Эмуляция глобальной сети. Модем DSL, «облако» и т.д.
Пользовательские устройства и облако для многопользовательской работы
Физическая комплектация оборудования в эмуляторе

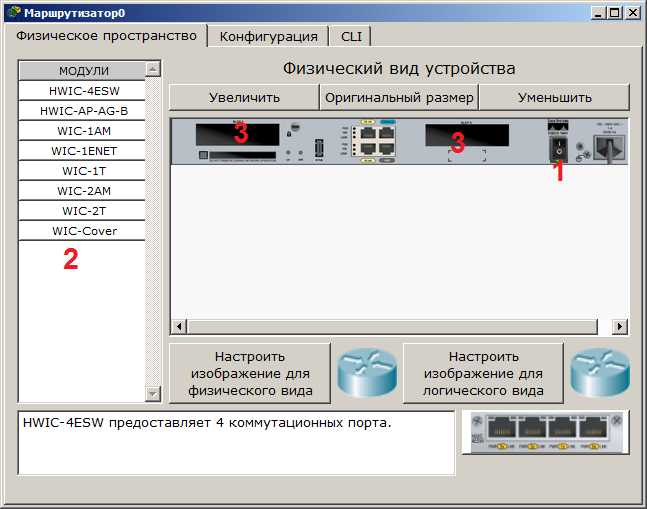

Выбираю на рабочее поле роутер Cisco 1841. По сравнению с 1700 линейкой в 5 раз увеличили производительность. Кликом на роутере открываем его физическую конфигурацию.
Слева, список модулей (2), которыми можно укомплектовать данный роутер. (3) В них можно вложить эти модули. Разумеется, все эти дела нужно производить при выключеном питании (1).
WIC (HWIC, VWIC)
WIC – WAN interface card. the first original models.
HWIC – high-speed wan interface card – the evolution of wic that is now in use on the ISR routers.
VIC – voice interface card, support voice only.
VIC2 – evolution of the above
VWIC – voice and wan interface card. An E1/T1 card that can be user for voice or data.
VWIC2 – evolution of the above
Иначе говоря, это платы расширения, увеличивающие функционал устройства.
