- •Лекция 1. Особенности атомно-кристаллического строения металлов.
- •1. Кристаллическое строение металлов
- •2. Полиморфные и магнитные превращения в металлах
- •Лекция 2. Строение реальных металлов. Дефекты кристаллического строения
- •Лекция 3. Кристаллизация металлов
- •Законы кристаллизации
- •Строение металлического слитка
- •Методы исследования металлов
- •Определение химического состава.
- •Изучение структуры.
- •Физические методы исследования
- •Лекция 4. Общая теория сплавов. Строение, кристаллизация и свойства сплавов. Диаграмма состояния. Строение металлических сплавов
- •Контрольная работа № 1 до этой темы Кристаллизация сплавов
- •Понятие о диаграммах состояния сплавов
- •Количественный структурно-фазовый анализ сплава
- •Лекция 5. Диаграммы состояния двухкомпонентных сплавов
- •5.1 Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии (сплавы твердые растворы с неограниченной растворимостью)
- •5.2 Диаграмма состояния сплавов с отсутствием растворимости компонентов в твердом состоянии (механические смеси)
- •5.3 Диаграмма состояния сплавов с ограниченной растворимостью компонентов в твердом состоянии
- •5.4 Диаграмма состояния сплавов, компоненты которых образуют химические соединения
- •5.5 Диаграмма состояния сплавов, испытывающих фазовые превращения в твердом состоянии (переменная растворимость)
- •Связь между свойствами сплавов и типом диаграммы состояния (закон Курнакова)
- •Железоуглеродистые сплавы
- •Компоненты и фазы в сплавах железа с углеродом
- •Диаграмма состояния железо-цементит
- •Сплавы системы железо-углерод и их структура
- •1) С содержанием углерода менее 0,02% (точка р)- техническое железо.
- •2) Содержащие 0,02…2,14 % углерода - углеродистые стали.
- •3) Сплавы, содержащие углерода более 2,14 % (до 6,67 %), заканчивающие кристаллизацию образованием эвтектики (ледебурита), называют чугунами.
- •Превращения, протекающие при охлаждении сплавов
- •Стали. Влияние углерода и примесей на свойства сталей
- •Назначение легирующих элементов.
- •Распределение легирующих элементов в стали.
- •Классификация и маркировка сталей Классификация сталей
- •По химическому: составу: углеродистые и легированные.
- •По содержанию углерода:
- •По способу выплавки:
- •По назначению:
- •Маркировка сталей
- •Качественные углеродистые стали
- •Качественные и высококачественные легированные стали
- •Легированные конструкционные стали
- •Легированные инструментальные стали
- •Быстрорежущие инструментальные стали
- •Шарикоподшипниковые стали
- •Автоматные стали
- •Строение, свойства, классификация и маркировка серых чугунов
- •Технология термической обработки стали
- •1. Отжиг
- •2. Нормализация
- •3. Закалка
- •Способы закалки
- •Дефекты закалки
- •4. Отпуск
- •5. Старение
- •6. Обработка холодом
Классификация и маркировка сталей Классификация сталей
Стали классифицируются по множеству признаков.
По химическому: составу: углеродистые и легированные.
В свою очередь легированные стали в зависимости от числа легирующих элементов различают как трехкомпонентные (содержат кроме железа и углерода один какой-либо легирующий элемент), четырехкомпонентные и т. д. Более распространенной является классификация с указанием легирующих элементов: стали хромистые, хромоникелевые, хромоникель-молибденовые и т. д.
По степени легирования, т. е. по содержанию легирующих элементов, стали подразделяют на
- низколегированные (содержат в общем 2,5—5 % легирующих элементов);
- среднелегированные (до 10 %);
- высоколегированные (более 10 %).
По содержанию углерода:
низкоуглеродистые, с содержанием углерода до 0,25 %;
среднеуглеродистые, с содержанием углерода 0,3…0,6 %;
высокоуглеродистые, с содержанием углерода выше 0,7 %
По равновесной структуре: доэвтектоидные, эвтектоидные, заэвтектоидные.
Легированные стали, кроме того, могут быть ферритного, аустенитного и ледебуритного классов.
К ферритному класс у относятся стали, в которых при малом содержании углерода имеется большое количестве ферритообразующих легирующих элементов, например, хрома.
К ледебуритному классу относятся стали с большим содержанием углерода и карбидообразующих элементов, в результате чего в их структуре имеются первичные карбиды — легированный ледебурит.

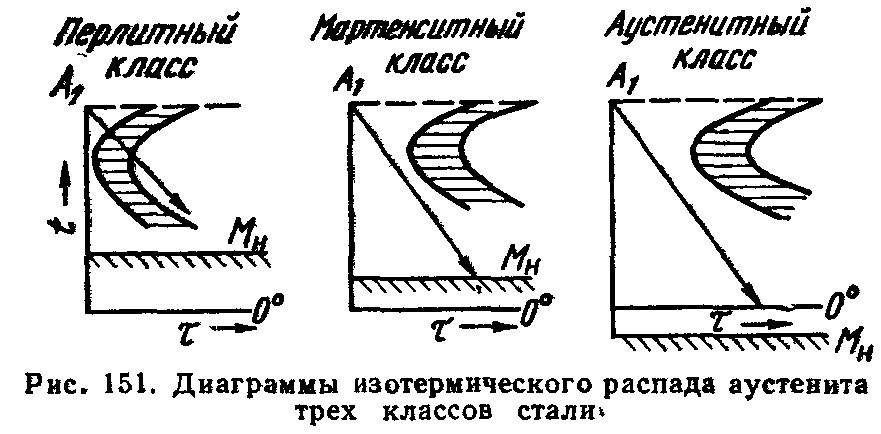

По структуре после охлаждения на воздухе легированные стали разделяют на три основных класса: перлитный, мартенситный и аустенитный (рис. 151) (структуру во всех случаях определяют по образцам небольшого сечения, диаметром до 25 мм).
Легирующие элементы увеличивают устойчивость аустенита в перлитной области и понижают температуру мартенситного превращения. Поэтому при одинаковой скорости охлаждения до комнатных температур при разном содержании легирующих элементов и углерода получаются различные структуры.
По качеству. Количественным показателем качества является содержания вредных примесей: серы и фосфора:
,
– углеродистые стали обыкновенного качества;
– качественные стали;
– высококачественные стали.
По способу выплавки:
в мартеновских печах;
в кислородных конверторах;
в электрических печах: электродуговых, индукционных и др.
Углеродистые стали выплавляют главным образом мартеновским и кислородно-конвертерным способами. Наиболее качественную углеродистую сталь выплавляют в электрических дуговых печах.
В зависимости от степени раскисления при выплавке стали могут быть спокойными (сп), полуспокойными (пс) или кипящими (кп), что и указывают в марке. Спокойные, полуспокойные и кипящие стали при одинаковом содержании углерода имеют практически одинаковую прочность. Главное их различие заключается в пластичности, которая обусловлена содержанием кремния. Содержание кремния в спокойной стали 0,15—0,35 %, в полуспокойной 0,05—0,15 %, в кипящей <0,05 %. Легированные стали выплавляют только спокойными в мартеновских или электрических печах.
В результате уменьшения содержания кремния в феррите кипящих сталей они становятся мягкими, поэтому кипящая сталь хорошо штампуется в холодном состоянии (например, для изготовления деталей глубокой вытяжкой). Но из-за большого содержания газов, особенно азота, кипящие стали склонны к деформационному старению. Кроме того, большое содержание кислорода в этой стали повышает порог хладноломкости, кипящие стали становятся хрупкими уже при —10°С, в то время как спокойные стали, содержащие одинаковое количество углерода, могут работать до —40 °С. Они более склонны к зональной ликвации. Это наиболее дешевые стали, но качество металла низкое, поэтому их используют для изготовления неответственных деталей.
