1. Исходные данные
Основой для выполнения курсового проекта является генплан жилого микрорайона с указанием расположенных магистральных трубопроводов инженерных сетей, к которым будут подключаться сети микрорайона (задается руководителем). В качестве подосновы используются материалы из курсового проекта «Планировка и застройка микрорайона города».
Характеристика микрорайона
Место – город Чита.
Этажность застройки:
3-и эт. дома – 3 (жителей – 340) (площадь F = 6120м2)
10-и эт. дома – 2 (жителей – 720 чел.) (площадь F = 9180м2)
16-и эт. дома – 1 (жителей – 343) (площадь F = 6196м2)
Климатологические данные
Для района строительства по принимаем следующие данные:
- расчетная температура наружного воздуха для проектирования отопления (средняя температура наиболее холодной пятидневки) tро= -38°С;
- средняя температура наружного воздуха за отопительный период
tср.о= -34°С.
- продолжительность отопительного периода nо=242сут.
Месячная температура города Чита:
Январь -24.7 °C
Февраль -19.8°C
Март -10.6°C
Апрель +2.4°C
Май +11.1°C
Июнь +15.7°C
Июль +17.9°C
Август +12.2°C
Сентябрь +7.8°C
Октябрь +1.1°C
Ноябрь - 3.7°C
Декабрь -22.1°C
Технические условия на проектирование инженерных сетей
Для разработки проекта систем жизнеобеспечения необходимы следующие данные:
1) Система теплоснабжения закрытая
2) Расчетная температура теплоносителя в тепловой сети:
в подающем трубопроводе tп=110 ˚С
в обратном трубопроводе tо=70 ˚С;
3) Располагаемый перепад давления в тепловой сети на вводе в микрорайон ΔРр=500 кПа;
4) Давление в распределительном газопроводе Ргаз=0,6 Мпа;
5) Давление в городском водопроводе Рвод=600 кПа;
6) Глубина заложения уличного коллектора канализационной сети Нул=3,5 м.
Определение тепловых потоков на отопление, вентиляцию и горячее водоснабжение.
Расчётная температура наружного воздуха для проектирования систем отопления t0 = - 11.4 Со
Общая площадь жилого дома на одного жителя fобщ. = 18м2/чел.
А = fобщ• m = 1193 • 18 = 21474м2
Максимальный тепловые потоки на отопление QO, вентиляцию QVи горячее водоснабжение Qhm жилых, при отсутствии проектов определяются по формулам:
q0 – удельный показатель теплового потока на отопление (см приложение №5);
А – общая площадь отапливаемых помещений в жилом доме м2;
К1 – коэффициент, учитывающий тепловой поток на отопление общественных зданий = 0.4
К2 - коэффициент, учитывающий тепловой поток на вентиляцию общественных зданий = 0.25
m – количество жителей;
Расчёт теплового потока на отопление в трёх домах:
Для трёх 3эт. домов
Qот.мах= q0 · A · (1 + K1) = 87 · 6120 ·(1 + 0.4) = 91 (МВт)
Для двух 10эт. домов
Qот.мах= q0 ·A · (1 + K1 ) = 90 · 9180 · (1 + 0.4) =129( МВт)
Для одного 16эт. дома
Qот.мах= q0 ·A · (1 + K1 ) = 93 · 6196 · (1 + 0.4) = 92(МВт)
Расчёт теплового потока на вентиляцию в трёх домах:
Для трёх 3эт. домов
Qвен.мах= q0 · A · (1 + K1) = 87 · 6120 ·(1 + 0.25) = 86 (МВт)
Для двух 10эт. домов
Qвен.мах= q0 ·A · (1 + K1 ) = 90 · 9180 · (1 + 0.25) = 103 (МВт)
Для одного 16эт. дома
Qвен.мах= q0 ·A · (1 + K1 ) = 93 · 6196 · (1 + 0.25) = 87 (МВт)
Расчёт теплового потока на горячее водоснабжение в трёх домах:
Для трёх 3эт. домов Qhm = 2.4 • qh • m = 2.4 • 1.17 • 340 = 95 (МВт)
Для двух 10эт. домов Qhm = 2.4 • qh · m = 2.4 · 1.25 · 510 = 105 (МВт)
Для одного 16эт. дома Qhm = 2.4 • qh · m = 2.4 · 1.33 · 343 = 101 (МВт)
Суммарный тепловой поток в трёх домах:
Для трёх 3эт. домов Q∑ = Qот. + Qвен. + Qhm = 91 + 86 + 95 = 272 (МВт)
Для двух 10эт. домов Q∑ = Qот .+ Qвен. + Qhm = 129 + 103 + 105 = 337(МВт)
Для одного 16эт. дома Q∑ = Qот .+ Qвен. + Qhm = 92 + 87 + 101 = 280 (МВт)
Расчёт тепловых потоков
Таблица 3.
№ дома |
Плотность населения дома |
Количество жителей в доме |
Общая площадь А м2 |
Тепловые потоки МВт
Qoмах
Qвен.мах
Qhm
Q |
|||
1 |
2 |
3 |
4 |
5 6 7 8 |
|||
3эт. |
340 |
340 |
6120 |
91 86 95 272 |
|||
10эт. |
510 |
510 |
9180 |
129 |
103 |
105
|
337
|
16эт. |
434 |
434 |
6196 |
92 |
87 |
101 |
280 |
Тепловой график потребления теплоты по месяцам
Расчётные тепловые потоки района города:
на отопление Qomax = 312МВт;
на вентиляцию Qvmax = 276 МВт;
на горячее водоснабжение Qhm = 301МВт.
Определим суммарные расходы теплоты для месяцев отопительного периода как сумму часовых расходов на отопление, вентиляцию и горячее водоснабжение.
Январь
QоЯнв
= Qо
max
∙
= 312 ∙
= 165.6
(МВт)
QvЯнв
= Qvmax∙
= 276 ∙
= 146.5 (МВт)
Qhm=
y
∙ Qhmmax
∙
= 0.7 ∙ 301 ∙
= 55 (МВт)
Q⅀ = QоЯнв+QvЯнв+QhmЯнв = 165.6 + 146.5 + 55 = 367 (МВт)
Февраль
Qофев
= Qо
max
∙
= 312 ∙
=
163.2 (МВт)
Qvфев = Qvmax∙ = 276 ∙ = 144.3 (МВт)
Qhm= y ∙ Qhmmax ∙ = 0.7 ∙ 301 ∙ = 55 (МВт)
Q⅀ = Qофев+Qvфев+Qhm = 163.2 + 144.3 + 55 = 362.5 (МВт)
Март
Qомарт
= Qо
max
∙
= 312 ∙
=
133.9 (МВт)
Qvмарт = Qvmax∙ = 276 ∙ = 118.4 (МВт)
Qhm=
y
∙ Qhmmax
∙
= 0.7 ∙ 301 ∙
= 55 (МВт)
Q⅀ = Qомарт+Qvмарт+Qhm = 133.9 + 118.4 + 55 = 307.3 (МВт)
Апрель
Qоапрель
= Qо
max
∙
= 312 ∙
= 106.5 (МВт)
Qvапрель = Qvmax∙ = 276 ∙ = 94.2 (МВт)
Qhm= y ∙ Qhmmax ∙ = 0.7 ∙ 301 ∙ = 55 (МВт)
Q⅀ = Qоапрель+Qvапрель+Qhm = 106.5 + 94.2 + 55 = 255.7 (МВт)
Октябрь
Qооктябрь
= Qо
max
∙
= 312 ∙
= 99.7 (МВт)
Qvоктябрь = Qvmax∙ = 276 ∙ = 88.2 (МВт)
Qhm= y ∙ Qhmmax ∙ = 0.7 ∙ 301 ∙ = 55 (МВт)
Q⅀ = Qооктябрь+Qvоктябрь+Qhm= 99.7 + 88.2 + 55 = 242.9 (МВт)
Ноябрь
Qоноябрь
= Qо
max
∙
= 312 ∙
= 112.9 (МВт)
Qvноябрь
= Qvmax∙
= 276 ∙
=
99.9 (МВт)
Qhm= y ∙ Qhmmax ∙ = 0.7 ∙ 301 ∙ = 55 (МВт)
Q⅀ = Qоноябрь+Qvноябрь+Qhm= 112.9 + 99.9 + 55 = 267.8 (МВт)
Декабрь
Qодекабрь
= Qо
max
∙
= 312 ∙
= 161,3 (МВт)
Qvдекабрь = Qvmax∙ = 276 ∙ = 142.7 (МВт)
Qhm= y ∙ Qhmmax ∙ = 0.7 ∙ 301 ∙ = 55 (МВт)
Q⅀ = Qодекабрь+Qvдекабрь+Qhm= 161.3 + 142.7 + 55 = 359 (МВт)
Полученные данные заносим в таблицу №2.
Среднечасовые расходы теплоты по месяцам года
Таблица №2
Среднечасовые расходы теплоты по месяцам |
Среднемесячные температуры наружного воздуха |
|||||||||||
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сен |
Окт |
Нояб |
Дек |
|
-18.7 |
-17.7 |
-8.6 |
+2.4 |
+11.1 |
+15.7 |
+17.9 |
+12.2 |
+7.8 |
+1.1 |
-3.7 |
-17.1 |
|
Qо, МВт |
367 |
362.5 |
307.3 |
255.7 |
|
|
|
|
|
242.9 |
267.8 |
359 |
Qv, МВт |
146.5 |
144.3 |
118.4 |
94.2 |
|
|
|
|
|
88.2 |
99.9 |
142.7 |
Qhm, МВт |
55 |
55 |
55 |
55 |
38 |
38 |
38 |
38 |
38 |
55 |
55 |
55 |
Q∑, МВт |
367 |
362.5 |
307.3 |
255.7 |
38 |
38 |
38 |
38 |
38 |
242.9 |
267.8 |
359 |

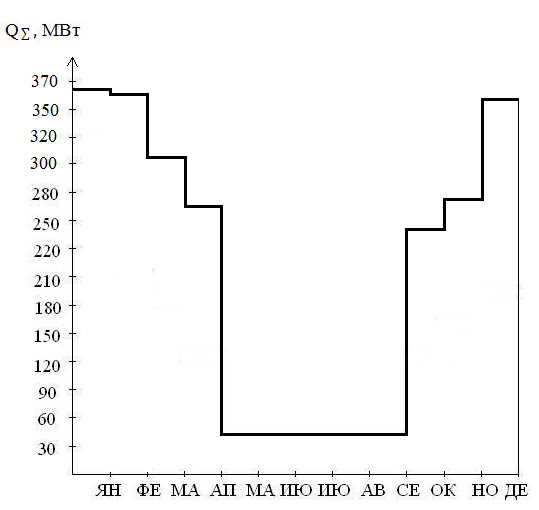

Рис. 1. Годовой график теплового потребления по месяцам

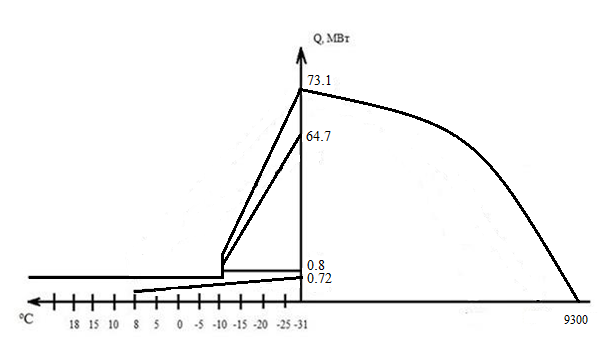

График по продолжительности температур наружного воздуха
(Рис.2)
Рис.2
