1 Инструкция по технике безопастности
1. Приступать к выполнению лабораторной работы после инструктажа по технике безопасности.
2. Не включать схему до проверки ее преподавателем.
3. Не переносить самовольно приборы и реостаты.
4. Перед включением рубильника проверяйте правильность положения рукояток реостатов.
5. Не производите пересоединений проводов или разборку схемы при включенном рубильнике.
6. Не касайтесь металлических деталей, находящихся под напряжением.
7. Не производите сами смену предохранителей.
8. Не разбирайте схему до проверки результатов опыта преподавателем.
9. Не оставляйте рабочее место без разрешения преподавателя.
10. Готовьте отчет о выполненной работе к следующему занятию.
11. Без сдачи отчета Вы не допускаетесь к дальнейшей работе.
2 Методические указания по оформлению отчета к лабораторной работе
Приступать к оформлению лабораторной работы следует после выполнения всех экспериментов, изучения ее теоретической части и рекомендуемой литературы. Все рисунки, схемы ( элементы электрической цепи ), графики должны быть выполнены по ЕСКД на листах размером 210x297 с соответствующими рамками и угловыми штампами. Графики чертить на миллиметровой бумаге, которые наряду с электрическими схемами должны быть выполнены не от руки, а с помощью чертежных инструментов. На осях координат указать откладываемые величины их измерения. На титульном листе лабораторной работы должны быть указаны наименование министерства, института, факультета, кафедры и самой лабораторной работы. Затем пишутся фамилия и инициалы преподавателя, проверяющего работу, а ниже фамилия и инициалы студента - исполнителя, который напротив своей фамилии обязан расписаться.
При оформлении лабораторной работы нужно указать все необходимые расчеты и расчетные формулы. Каждый раздел отчета должен иметь пояснение. Вычисления выполняются с точностью до второй значащей цифры. В конце работы необходимо привести список использованной литературы.
Для защиты отчета по лабораторной работе необходимо подготовить ответы на все контрольные вопросы.
Содержание отчета:
1) Титульный лист.
2) Краткие теоретические сведения.
3) Экспериментальные данные.
4) Графики и диаграммы.
5) Вывод.
3 Лабораторная работа №4
Программная реализация типовых функций управления на основе микропроцессора КР 580 ИК 80 А
Цель работы: научиться программировать типовые процедуры управления, возникающие при организации воздействия микропроцессорной системы с реальными объектами управления.
3.1 Краткие теоретические сведения
При проектировании микропроцессорных контроллеров объектов или технологических процессов возникает необходимость программирования таких типовых процедур управления, как опрос датчика, формирование выходных управляющих сигналов и временных задержек.
Примечание:

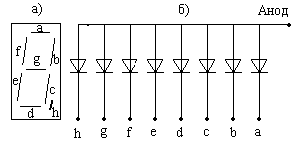

в данной работе в качестве световых индикаторов будем использовать восьмисегментный индикатор (СМИ) с десятичной точкой рис.1.
Рисунок 1-Восьмисегментный индикатор
