23)Түйінсіз аналогты қтж –ні орнату

Бар аудандалған ГТС-ты жаңғырту салу қағидаты бойынша және кезең бойынша жүргізіледі. Өйткені аудандалған ГТС-ң барлық ескірген қатынас жабдықтарын бір уақытта ауыстыру үшін аса жоғары бірден шығындар қажет. 9.1-суретте үш электромеханикалық АТС бар ГТС-ң сұлбасы көрсетілген. Көлеңкеленген аймақтар жаңа абоненттер тобын қосуды қажет ететін қаланың 2 ауданын белгілейді.

9.4 Сурет - Түйінсіз аналогтық аудандалған ГТС

24 ) Увс және уис –ті аналогты қтж –ні цифрлау

УВС-пен ГТС-қа сандық қатынасу станциясын ендірген кезде аналогтық ГТС аудандарының бір немесе бірнеше түйіндерінің орнына салынған сандық желінің жеке 100-200-мыңдық және тағы басқа түйіндік ауданы ұйымдастырылады. Салынған сандық желі үшін резервті нөмірлік сыйымдылықтан жеке жүз мыңдық индекстер бөлінеді. Бұл жаңа түйіндік аудан салынған желіні құру үшін негіз болып табылады.

Бұрыннан бар және қайта ұйымдастырылған түйіндік ауданының территориясы өзара жабылып қалуы мүмкін. Үлкен территорияда бірнеше жаңа түйіндік аудандар құрған жөн. 10.1 суретте УВС-пен бастапқы аналогтық ГТС сұлбасының мысалы көрсетілген.



10.1 Сурет - УВС түйіні бар аналогтық аудандалған ГТС

10.2 суретте бірінші сандық АТС-ты орнату моментіндегі желінің құрылымы көрсетілген. Бірінші сандық АТС 13 индексінің айқындасын және ол келесідей функцияларды орындасын дейік:

- ондағы қосылған абоненттер үшін тіректі станцияны;

- бар желінің төрт аналогтық АТС үшін жаңа түйіндік ауданының УВС;

- жаңа түйіндік ауданының УИС.

Осы функциялардан басқа жаңа АТС сонымен бірге УВСМ және УЗСЛ рольдерін атқарады. Бір мезгілде шеткі станциямен түйіннің функциясын орындайтын сандық АТС тіректі-транзитті станция ТТС (ОТС)  деп аталады.

Сандық ТТС 13 электромеханикалық станция жағында аналогтық –сандық жабдықты орнату арқылы сандық жолдары бар ГТС барлық аналогтық РАТС-пен байланысады.



10.2 Сурет - Бірінші цифрлық АТС-ты (ОТС 13) орнатқаннан кейінгі аналогтық аудандалған ГТС

Келесі желіні жаңғырту кезеңінде аналогтық УВС-пен екінші және үшінші түйіндердің РАТС-н алмастыратын тағы екінші сандық станциялар енгізіледі делік (10.3 сурет).

Сонымен қатар ГТС 13-ке қосымша бөлшектенетін аналогтық РАТС 12 абоненттерінің он мыңдық тобы қосылады. Сандық қатынасу станциялары «әрқайсысы әрқайсысымен» қағидаты бойынша сандық жолдар арқылы байланысуы тиіс.

Салынған сандық желі негізгі үш нұсқа бойынша аналогтық РАТС-пен өзара әрекеттесе алады:

1) бірінші енгізілген сандық қатынасу станциясы бар аналогтық желімен байланысу үшін ТТС немесе транзитті станция ролін орындайды. Ал қалғандары тіректі станцияның функциясын (транзитсіз) орындайды;

2) барлық қайта енгізілген цифрлық қатынасу станциялары ТТС функ-цияларын орындайды және бар аналогтық желімен өзара әрекеттеседі;

3) қайта енгізілген сандық станциялардың бөлігі желімен өзара әрекет-теседі (бірінші және екінші нұсқалардың жиыньығы). 10.4 суретте үшінші нұсқа көрсетілген. Онда ТТС 12,13 және ТТС 21,22 ТТС 31,32-ң бар аналогтық желімен өзара әрекеттесуін қамтамасыз етеді.

10.3 Сурет - Қосымша цифрлық АТС-ты орнатқаннан кейінгі аналогтық аудандалған ГТС

10.4 суретте УВС түйіндері бар аудандалған аналогтық ГТС-ты сандандырудың соңғы фазасының нұсқасы көрсетілген (сандық АТС-тің қағидаты бойынша қосылуы) түйіндер негізінде сандандыру классикалық нұсқасы болып табылады. (Бір ЦАТС бұрынғы аналогтық ГТС-тің бір түйіндік ауданына қызмет көрсетеді).

10.4 Сурет - Қорытынды цифрландыру фазасынан кейінгі аналогтық аудандалған ГТС

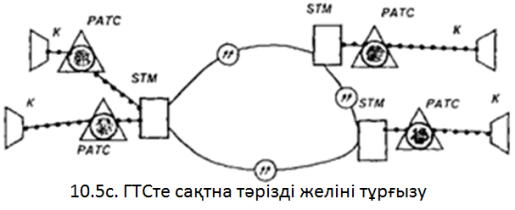

 25. Сақина құрылымды цифрлық желіні орнату  Аналогтық ГТС-ғы әртүрлі электромеханикалық РАТС-р арасындағы станция аралық  байланыстар бастапқы кезде желіні физикалық немесе арналарды жиіліктік бөлу (АЖБ) арқылы тасымалдау жүйелерінің көмегімен ұйымдастырылған. Кейін АЖБ арқылы аналогтық тасымалдау жүйелерімен қатар ЦТЖ сандық тасымалдау жүйелері (ИКМ-30, ИКМ-120 және т.б) енгізіле бастады. Мұндай жүйелер плезиохронды сандық бұтақшаларға (Plesiochronous Diqital Hierarchy – SDH) жатады. Мұнда уақытша топ тудырған жағдайда бірігетін сандық ағындар жылдамдығы бір-бірінен әртүрлі желі станцияларында орналасқан ЦТЖ генераторларының мүмкін тұрақсыздығының аралығында ерекшеленуі мүмкін. Бұл оларды бұтақшаның жоғарғы сатысындағы ағындарға біріктірген кезде сандық ағындар жылдамдықтарын үйлестіру үшін арнайы іс-шараларды қабылдауды қажет етеді. Сондықтан ЦТЖ жабдығы едәуір күрделенеді, сонымен қатар желінің сапалы көрсеткіштері төмендейді.

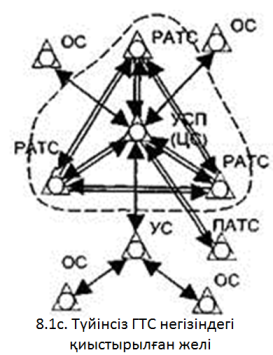

26.  Жергілікті телефон желілеріне цифрлық УПАТС-ті қосу принциптеріЕгер қала аудандық ауыл әкімшілігінің орталығы болса, онда ҚТЖ және АТЖ байланыстарын юбіріктіретін жергілікті құрамалы телефон желісін (КТС) құру мақсатқа сай. Бұл жағдайда ГТС үшін ауыл-қала шеті байланысы (УСП) немесе ЦС хабарларының кіру және шығу түйіндерінің транзитті ұйымы қарастырылады. УСП арқылы СТС станция арасындағы байланыс, сонымен қатар олардың ГТС-мен байланысы жүзеге асады. КТС-ны ГТС сиымдылығына және құрылысына байланысты құрудың түрлі әдістері мүмкін. РАТС және УСП (ЦС) түйінсіз аудандаған ГТС негізінде салынған қиыстырылған желіде бір-бірімен «әрқайсысы-әрқайсысымен» принципі бойынша байланысады. Жергілікті шарттарға байланысты ГТС-да қала шетіндегі АТС-ды РАТС немесе УПАТС-ға, немесе УСП (ЦС) арқылы қосу мүмкіндігі қарастырылды.

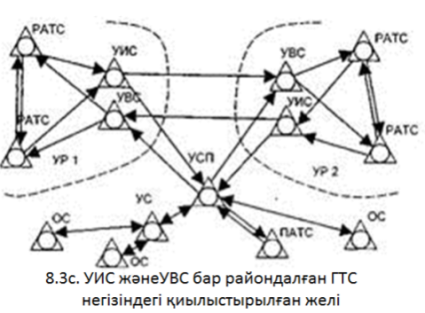

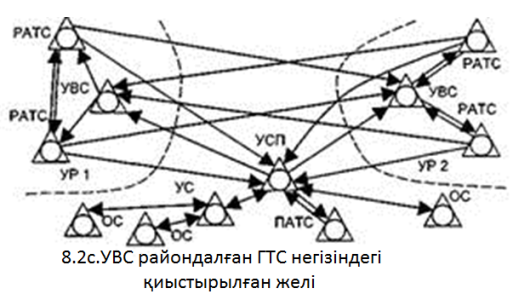

Түйіні бар ГТС негізінде қийстырылған желіні құру үшін сонымен қатар жүз мың түйінді район негізінде ГТС-ға қосылатын УСП ұйымдастырылады. Бір ГТС-да бірнеше УСП-ы болуы мүмкін. 5.10-сурет және 5.11-суретте түйіні бар ГТС базасында қиылыстырылған желілер мысалдары келтірілген.

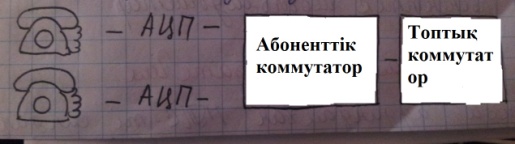

27. АТЖ-ін цифрлау стратегиясыБір қадамда бүкіл желіні бірден толық жетілдіру іс жүзінде шынайы тапсырма болып табылмайды, себебі бұл үшін көптеген бастапұы шығындар қажет. Құру стратегиялары: салу стратегиясы, орамдар стратегиясы, прагматикалық стратегия. Аналогты желінің цифрлыққа өтуі техникалық құралдардың тиімді қызмет атқаруына, ақпаратты тасымалдау сапасын арттыруға, сонымен қатар абоненттерге қсынатын қызмет жолақтарының кеңеюіне мүмкіндік береді.Аналогты желіден цифрлыққа өту үрдісі 2 фазаға бөлінеді: 1-абоненттік желілер аналогтық болып қала береді, 2- желінің басқа бөліктері цифрлық негізге ауысады

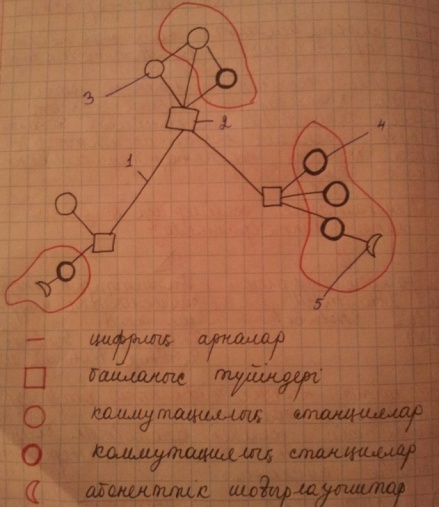

Аралдар стратегиясы үшін барлық аналогтық желілердің цифрлық аралдар деп аталатын шектелген географиялық аймақтар шегінде цифрлыққа алмастырылуынан кейін цифрлық желінің араладары біртіндеп біріккен цифрлық желі тудырады.

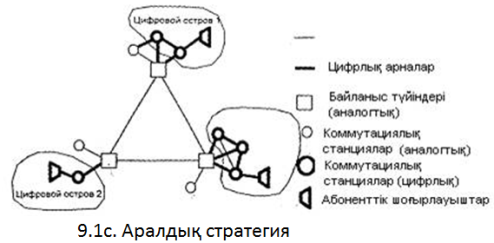

28. Үстіне басылатын желілерді орнату стартегиясы (аралдық стратегия (орнын басу стратегиясы)Аралдық стратегия үшін барлық аналогтық желілердің кезең бойынша сандық аралдар деп аталатын шектелген географиялық аймақтар шегінде сандыққа алмастырылуы (9.1 сурет) кейін сандық желінің аралдары біртіндеп біріккен сандық желі тудырады.

Сандық аралдарды пайдалану мерзімі аяқталуға қалған ескі телефон станциялары көп кездесетін аймақтарда, сонымен бірге сандық тасымалдау жүйесі кеңінен қолданатын аймақтарда енгізу ұсынылады. Аралдық стратегия телефондалған аймақтар бір- бірінен үлкен қашықтықпен бөлінген жағдайда және жоғарғы деңгей жерлерін жаңғыртуға кеткен бастапқы шығындар көп болғаны өте тиімді.
