68. 5 Цифрлы атск құрылымдық сұлбасы

Екі ГИ сатысы бар АТСК (бес — және алты таңбалы нөмерлеу)

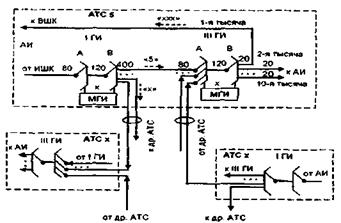

Егер АТСК УВС-ы бар ГТС-ке жалғанса, онда өз УВС-мен және қаланың басқа түйіндік аудандарына, сонымен бірге олардың тікелей қосылуы кезінде өз ауданының басқа РАТС-тарымен байланыс ұйымдастыру қажет. 18.4-суретте алты таңбалық нөмерлеу кезінде УВС-ы бар желіге қосылған АТСК-ның (АТС-5) фрагменті келтірілген.

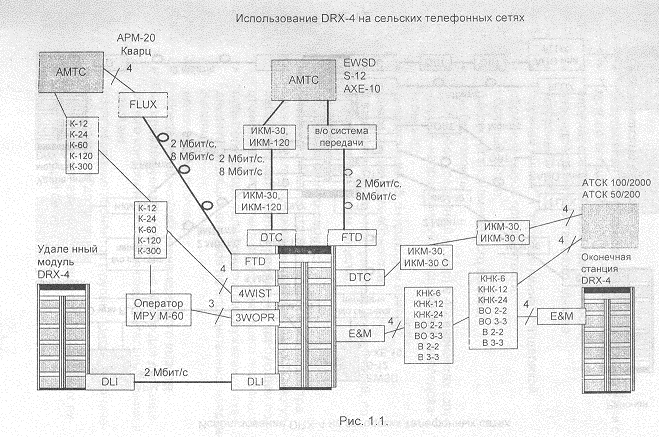

69. DRX-4 ауыл желілерінде қолдану, Құрылымдық сызба

DRX-4 жүйесі микропроцессорлы басқарылатын сандық АТС. Жүйенің процессорлық шинасының құрылғысы үлестірілген және ол бағдарламамен басқарылады. Үлестірілген басқарылу жылдамдығы 2,048 Мбит/с берілген жоғары деңгейлі байланыс мәліметтерінің басқарылатын протокол көмегімен сүйемелденеді.

DRX-4 соңғы станцияға ретінде аналогты ауылдың АТС к=50 (200) стандарты функцияларынан басқа қолдану абонентерге бірқатар жаңа қызметтерді ұсынады. DRX-4 орталық станцияның орнына, тікілей АМТС қосыла отырып АТС к=100 (2000) табысты ауыстыруға болады. Мұнда аудан ішінде байланыс қызмет көрсетуінен басқа аймақішілік ж/е қалааралық желілерге қамтамасыз етеді.

70. DRX-4 ерекшелігі және негізгі техникалық сипаттамасы

DRX-4 цифрлық телефондық станцияның өзінің техникалық ерекшеліктері бар.

Технологиясы: жазылған бағдарлама, үлестірілген басқару; коммутация; МККТТ стандарты.

Импульсті-кодалық модуляция (ИКМ) 2048Мбит/с МККТТ стандарты бойынша өлшеу;

Номинальды кедергі: 600 Ом. Бос каналдың шуы: Псофометрикалық шу: ? -65 дБ моп.

Бір жиіліктің шуы ?-50 дБ моп. Аспаптың шулық эффектісі 75 дБ моп. Импульстік шу: 35 дБ моп. бестен аз табалдырық деңгей кезінде;

Сыртқы модуляция: 35 дБ.

DRX-4 негізгі техникалық сипаттамасы:

- Максималды абон. Сыйымдылығы (АЛ саны) 4000 көп емес (DRX-4 300 АЛ дейін)

- Стативтегі сый/ы 596 көп емес

СЛ Максималды саны

- аналогты 600 цифрлықты 480

- нөмір цифр/ң талданатын саны 24

- маршутизация бағыты максималды 32

- Цифрлық қосылулар 2ж/е 8 мбит/с

- АЛ мах-ды жүктеме 0,17 Эрл көп емес

-ЧНН шакыру әрекет/ң саны 50000

71. Цатс drx-4-тің құрамы және блоктары мен моделдерінің тағайындалуы

DRX-4 басқару модульдері:

GNS модулі GNS топ аралық байланыс модулінің негізгі қызмет ішкі ст.желінде RS-232 интерфейс арқылы DDC серверіне ақпарат тасмалдайды

DRX-4 жүйесі модульдік құрылым негізінде бөлінген иерархиялық басқару принципінің негізінде құралған

Иерархиялық деңгейі б/ша барлық модульдер 3 топқа бөлінеді, ал жүйенің платалары басқару ж/е алысқа шығарылған болып бөлінеді

• Ең жоғарғы деңгей GNS

• Орта деңгей

• Төмегі деңгей

Станция абонентер үшін қызмет корсетудін келесі қосымша түрлерін ұсынады:

• Шақырудың сөзсіз қайта адрестеу

• Бос болмауда шакыруды қайта адрестеу

• Жауап бермеген шақыруды қайта адрестеу

• Жеделдетілген теру

• Бос болмауда кері шақыру

• Кері шақыру

• 3 абанентік онференциясы т/б
