52. Сци/sdh цифрлық ағындарды мультиплекстеу
а) 140 Мбит/с жүктемесінің инкапсуляция сигналы. СЦИ технологиясында құрылымдық кадры инкапсуляция әдісі арқылы түрленеді. Сол үшін контейнер түсінігі қолданылады. Оған сандық сигналдың кірме арнасы оралады. Беріліс жылдамдығы стандартты ПЦИ/PDH қатарының стандартты жылдамдығына Е1 арнасынан бастап сәйкес келеді. Мұндай кірме сигналды ПЦИ/PDH – тың жүктеме сигналы деп атаймыз. Беріліс жылдамдығының СЦИ/SDH – қа сәйкес келуін жүктеме сигналы деп атаймыз.
ПЦИ/PDH деңгей иерархиясына сәйкес контейнерлер төрт деңгейге бөлі-неді. Әрбір контейнерге ярлык енгізіледі. ақпаратты тасымалдау үшін қолданылып, логикалық болып табылады. оны виртуалды деп атайды.
Ең үлкен виртуалды контейнердің түрленуін қарастырамыз. 140 Мбит/с беріліс жылдамдығына ие болатын сандық ағынның Е4 жүктемесін орналасты-руына арналған. 14.2 суретте Е4 ағынының STM-1 синхронды көлікті модуліндегі орналастыру сұлбасы көрсетілген.
Дискретизациялық уақыт аралығындағы 125 мкс интервалындағы жүктеме сигналы 17408 бит пайдалы ақпаратқа ие. С – 4 – пен аталған 9x260 байт (18720 бит) өлшеміндегі контейнерінде орналасады. Контейнерда РОН (Path OverHead) трактының тақырыбы қосылады. Ол бір бағанға ие. Нәтижесінде виртуалды VC – 4 контейнер түрленеді. Ол көліктік модульде сілтеуші арқылы орналасады. STM-1 кадрындағы пайдалы жүктеме сілтеушімен орналастырылады. Сілтеушімен бірге виртуалды контейнерді AU-4 (Administrative Unit) администрациялық модульмен атайды. VC-4 (Pointer) сілтеушісін виртуалды контейнерімен орналасу кезінде оны AU-4 Pointe деп атайды. Сілтеуші пайдалы жүктеменің адресін белгілейді, яғни виртуалды контейнердің қарастырылу жағдайы.
14.2 Сурет - STM-1 модуліндегі 140 Мбит/с жүктеме ағынының орналасуы
РОН VC-4 виртуалды контейнердің тақырып тракт байты келесі белгідей:
Л – таратқышпен байланыстың орнатылуын бекіту үшін VC-4 контейнері қолданылады;ВЗ – жұптық бақылау байты;С2 – пайдалы жүктеменің типі мен жүктеме контейнерінің сілтеушісі;G1 – тракттық күйі кері байланыс ақпаратының трактымен берілуі;F2 – байланыс арнасын ұйымдастыру үшін берілген трактта тұтынушы-мен әсерін тигізді;Н4 – жалпыланған индикатор жүктемесі мультикадрда ұйымдастырғанда қолданылады. Сонымен қатар бірінші байтты TU мультикадрының сілтеуімен қалыптасады.
б) 2 Мбит/с жүктемесінің инкапсуляция сигналы. Беріліс жылдамдығы 2 Мбит/с Е1 жүктемесі СЦИ/SDH желісінде Европа мен Ресейде ерекше ағын болып табылады. Осындай инкапсуляциялық процестегі сигналдарды қарастырамыз. 125 мкс аралығында Е1 жүктеме сигналы 256 битті (32 байт) ақпараттан және 34 байт өлшемінен контейнерде орналасып С-12 тұрады. Контейнер өлшемі әрқашан пайдалы жүктемеден көп болады. Пайдалы жүктеменің ішкі контейнері «динамикалық жатықты» принципінің іске асуы үшін қажет. С – 12 контейнері үлкен өлшемді С – 4 контейнеріне қарағанда өлшемді түрі азырақ болады. С-12 контейнеріне VC-12 РОН бір байт ұзындығымен тақырыптық трактқа қосылады. Ол V5 белгіленеді және маршруттық ақпарат сілтеуімен. Негізінен статистикалық контейнер өтуімен қолданылады. Нәтижесінде VC-12 виртуалды контейнері 35 байт өлшемімен түрленеді.
Әрі қарай инкапсуляциялық принципімен бірнеше виртуалды контейнерлерді үлкен контейнерлерге орналастыру қажет. Біздің қарастырылуымыздан С – 4 үлкен контейнермен шектеліп VC-12 виртуалды контейнерінің енгізу процедурасын қарастырамыз.
VC-12 виртуалды контейнеріне ұзындығы бір байт TU-12 PTR сілтеушінің қосылуы ұзындығы 36 байт TU-12 модуль жүктемесіне айналдырылады. 9x4 байт өлшем кадрымен немесе екі өлшемді кесте түрінде көрсету ыңғайлы, яғни STM-1 көлікті модулі 9x270 байт 9 жолды және 270 бағанды кадр түрінде көрсетіледі. Жүктеме модулін тапсырылған өлшемді «ішкі сигналмен» қарасты-руға болады. (жүктеме сигналы) STM-1 көліктік модулінде кейбір жүктеме сигналы қалыптасады. Олар кезек ауысу байтының мультиплексирленуімен өңделеді (14.3 сурет).
VC-4 контейнеріндегі 260x9 = 2340 байтын жүктемесі TU-12 (65x36 = 2340 байт) 65 модулімен оңай бағалап орналастыруға болады. Бірақ STM-1 көліктік модульде жүктемесі TU-12 (63x36 = 2268 байт) 63 модульде орналасады. Ал көмекші мақсатта 72 байт резервтеледі.
Пайдалы жүктеме аймағында ақпараттық жүктемелік модульдің бейнелу режимі AU-4 Pointer арқылы VC-4 пайдалы жүктемесі анықталады. TU-12 PTR сілтеуші жүктемелік модульдік қолдануын керек етпейді.

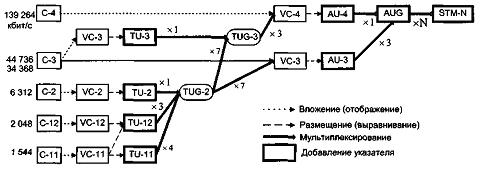

14.3 Сурет - СЦИ/SDH мультиплексирленуінің жалпы сұлбасы
в) Мультикадрлар. TU-12 жүктемелік модулі 36 байт құраған. Оның біреуі сілтеушіге негізделген. Бірақ қалыпты функцияналдау сілтеушісіне бір байт жеткіліксіз (AU-4 PTR сілтеушісінде 6 байт бар). Сол үшін режимді қамтамасыз ету үшін мультикадр қалыптасады. VC-12 контейнерлеріне мультикадр 4 тізбектелген VC-12 кадрмен қалыптасады (14.3, а сурет) 35x4 = 140 байт өлшеміне ие; қайталану периоды 500 мкс.Мультикадрды жасауда оның құрылымына үш сигналды жүктеме әдісі бейнеленіп жіберіледі: асинхронды, бит – синхронды, байт – синхронды.
Мультикадрлы жүктеме модулі көрсеткішінде V1 - V4 4 байттар болады, олардың қолданылуы AU-4 PTR (14.3 суретті қараңыз) көрсеткішіне байланысты. V1, V2 байттары VC-12 мультиплексордың бастапқы байттың орналасуын көрсетеді. Дискретизациялық уақыт аралығындағы 125 мкс интервалындағы жүктеме сигналы 17408 бит пайдалы ақпаратқа ие. С – 4 – пен аталған 9x260 байт (18720 бит) өлшеміндегі контейнерінде орналасады. Контейнерда РОН (Path OverHead) трактының тақырыбы қосылады. Ол бір бағанға ие. Нәтижесінде виртуалды VC – 4 контейнер түрленеді. Ол көліктік модульде сілтеуші арқылы орналасады. STM-1 кадрындағы пайдалы жүктеме сілтеушімен орналастырылады. Сілтеушімен бірге виртуалды контейнерді AU-4 (Administrative Unit) администрациялық модульмен атайды. VC-4 (Pointer) сілтеушісін виртуалды контейнерімен орналасу кезінде оны AU-4 Pointer деп атайды. Сілтеуші пайдалы жүктеменің адресін белгілейді.
