45.Уақыт бойынша коммутациялау принциптері. Уақыт бойынша коммутациялау түйіннің жұмыс істеу принципі.
Уақыт бойынша коммутациялау арзан цифрлық жады элементтер (ЖЭ-ЭП) негізінде құрылады. Осыдан шешім шығарсақ, цифрлық коммутация функциясы кеңістік бойынша бөлу сұлбасына қарағанда әлдеқайда арзан.

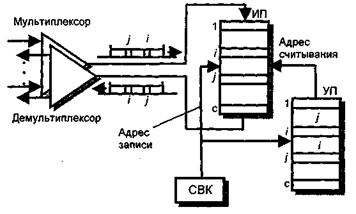

Уақыт бойынша коммутациялау сұлбасының басты жұмысы ақпаратты жазу және оны есте сақтау құрылғысынан оқуы. Уақыт бойынша коммутациялаудың жалпы жұмыс істеуі 17.1 суретінде көрсетілген.
Ақпаратты коммутациялау үрдісі келесі түрде жүреді. Ақпарат алдымен бір уақыт арнасымен беріледі, әрі қарай жады элементіне жазылады, одан кейін белгілі интервал санында кешігіп, уақыт арнасымен беріледі. Әрбір уақыт арнасына белгілі интервал берілген сол себепті ақпараттың бір интервалдан екінші интервалға ауысуы туралы айтады.
17.1 Сурет - Уақыт бойынша коммутациялау принципі
Уақыт бойынша коммутациялау блогының (БВК) негізгі элементтері жады элементтері (ЭП). Жады элементтер (ЭП) үшін цифрлық коммутациялық сұлбаның жұмыс істеуі 17.3 суретте бейнеленген. Мультиплексор және демультиплексор көмегімен арналарды уақыт бойынша бөлу байланыс жолы пайда болады. (ВРК)
17.3 Сурет - ЖЭ-нің коммутациялық сұлбасы
Уақыт бойынша коммутациясының жады элемент (ЭП) бөлігінің жұмысын бақылау үшін 2 әдіс бар:
тізбектей жазу және еркін оқу
еркін жазу және тізбектей оқу
Осы уақыт бойынша коммутациялау бөлігінің жұмысы циклдық бақылау жадысын қолданады. Ал оған кіру уақыт аралығын санауыш жұмысымен анықталады.
17.4 суретте уақыт бойынша коммутациялау бөлімінің 1 әдісі үшін басқару көрсетілген.
17.4 Сурет - Тізбектей жазу және еркін оқу
46. Цифрлық коммутация жүйесінің құрылымы
Цифрлық коммутация жүйесі - (ЦСК) ақпаратты цифрлық түрде беретін арналарды коммутациялық әдіс коммутациялайтынымен ерекшеленеді. Бірақ та ЦСК-ға аналогты және цифрлық абоненттік және байланыс желілері кіреді. 19.1 суретте ЦСК-ның жалпы құрылымы көрсетілген.
19.1 Сурет -ЦКЖ құрылымы
Абоненттік блок (АБ) – аналогты және цифрлық абоненттік жолдарды МААК және МЦАК арқылы станцияның коммутациялау өрісімен жалғасты-руға арналған.
Анологты абоненттік комплектер модулі (МААК ) аналогты абонент жолдарын станцияға қосуға арналған және ол келесі негізгі қызметтерді атқарады:
- аналогты-цифрлық түрлендіру және цифрлық-аналогты түрлендіру;
- жүктемелерді концентрациялау;
- ИКМ-трактқа қосу;
- BORCSHT қызметін атқару.
Цифрлық абонент комплектер модулі (МЦАК) цифрлы абонент жолда-рын станцияға қосуға арналған және келесі негізгі функцияны орындайды:
ISDN-ге қол жеткізеді;
В және D арналарын бөлу;
бірнеше D арналарын 1 арнаға енгізу.
Сызықтық блок - аналогты немесе цифрлық станцияның шеңбері арасында және цифрлық коммутациялық әдіс арасында интерфейс жасау үшін.
Цифрлық қосылу жолдары модулі (МЦСЛ) станцияға қосылу жолдарын (СЛ) және біріншілік ISDN-ді қосады. Қызметтік және пайдаланулық ақпаратты беру функциясын орындайды. Сонымен қатар коммутация өрісіндегі коммутация жылдамдығын шығыс және кіріс ағындарының жыл-дамдығымен келістіру үшін қолданылады.
Аналогты қосылу жолдары модулі (МАСЛ) – цифрлық коммутациялау әдісіне аналогты қосылу жолдарын қосу үшін интерфейсті құрады. ЦАП және АЦТ функциясымен қатар, аналогты шеңбердегі қызметтік және пайдалану-шылық ақпаратты станцияға жіберіп және оны кері қабылдайды.
47. ЦКЖ –гі блоктардың өзара қарым-қатынас принциптері
1 кезең.«А» абоненті телефон түтігін көтеріп және осыдан кейін станция « станция жауабы » деген сигнал жібереді.
Абоненттік жолдар модулін (МАЛ) жалпылай тексерген кезде, басқару жүйесі абонент «А» телефон тұтқасын көтерген кезде абоненттік жол бос еместігін көрсетеді. Содан кейін БЖ-сі коммутациялық әдіс арқылы акустикалық сигналдар модулін қосады. 425 Гц жиілікті «станция жауабы» деген сигнал акустикалық сигналдар модулінен абонентке жіберіледі.
2 кезең. Абонент номерді тереді.
«А» абонентінің нөмер алғанда жалпылай тексеруінің абоненттік комплекті өзінің қалпын өзгертеді. Бұл өзгерістерді шеткері құрылғы жалмалай тексеріп, оны содан кейін БЖ береді.
Нөмердің бірінші санын алғанда БЖ-сінен «станция жауабы» деген сигналды өшіріп тастайды, яғни КӨ-тен берілетін акустикалық сигналдардың берілуі тоқталады. БЖ нөмер жіберіледі.
3 кезең. АТС номерді анализдеп, Шақыру Посылкасын (ПВ) және Шақыру Посылкасын Бақылау (КПВ) сигналды береді. f= 25 Гц жиілікті МАЛ-дан ШП сигналын, станция ішіндегі сақталған ақпаратты анализдеп номер бағытын тауып сигнал сонда беріледі.
4 кезең. «В» абоненті жауап беріп, содан кейін сөйлеу басталады.
«В» абоненті жауап бергенде, оның абонентін комплектінің жалмай тексеру нүктесі өзгереді. Бұл ақпарат басқару жүйесіне (СУ) түсіп, ал ол өз кезегінде коммутациялық өріс (КП) арқылы МАЛ-дан ПВ және КПВ сигналдарының берілуі тоқталады.
5 кезең. Ажыратып тастау. Егер абонент «В» сөйлесуді тоқтатса, оның абоненттік комплектінің жалмалай тексеру нүктесінің қалпы өзгереді. Содан кейін МАЛ-дан «А» абонентіне «бос емес» деген сигнал беріледі.
