Контрольные вопросы к теме
Что такое метрология? Какие задачи она решает?
Что называют физической величиной? Какие у нее характеристики?
Что такое измерение физической величины? Что такое размер?
Какие существуют шкалы измерения? Чем отличается шкала порядка от шкал наименований и интервалов? Какие величины соответствуют шкалам: абсолютной и отношений?
Сколько основных единиц и какие в системе СИ? Какие дополнительные?
Как образуются производные единицы в системе СИ?
Что называют измерением? Каковы условия применения результатов измерений? В каком случае обеспечивается единство измерений?
Каковы виды измерений и их сущностные черты в зависимости:
А) от способа получения числового значения измеряемой величины;
Б) по способу выражения результатов;
В) по характеру зависимости измеряемой величины от времени?
9. Назовите принципы измерения, что такое метод измерения?
10.Что такое средство измерения? Мера? Измерительный прибор? Измерительный преобразователь? Измерительная система? Метрологические характеристики?
11.Какие задачи существуют для обеспечения единства измерений?
12. Что такое класс точности? Какой ГОСТ Р определяет классы точности средств измерений? Где наносятся сведения о классе точности?
Тема 2. Электрические измерительные приборы
§2.1 Системы электрических измерительных приборов
Электроизмерительный прибор, системы приборов
Электрические измерительные приборы – необходимые элементы электрических цепей при контроле режимов работы электрооборудования, учете электроэнергии, при экспериментальном исследовании электрических цепей, при получении достоверной информации для систем автоматического управления.
Электрические измерительные приборы измеряют как электрические величины (ток, напряжение, мощность, cosϕ, частоту, электрическую энергию и т.д.), так и неэлектрические величины (температуру, давление и др.).
Электрические измерительные приборы отличаются высокой чувст-вительностью, простой конструкцией и надежностью. Показания электрических измерительных приборов относительно просто передавать на дальние расстояния (телеизмерения) при автоматизации и управлении технологическими процессами.
Недостатком электрических измерительных приборов является не-возможность их применения во взрывоопасных и пожароопасных помещениях.
Электрический стрелочный измерительный прибор состоит из подвижной и неподвижной частей. По перемещению подвижной части измеряют значения измеряемой величины. В зависимости от принципа действия различают системы: магнитоэлектрическую, электромагнитную, электродинамическую, тепловую, индукционную и др.
В табл. 2.1 приведены условные обозначения наиболее широко применяемых систем приборов.
Таблица 2.1

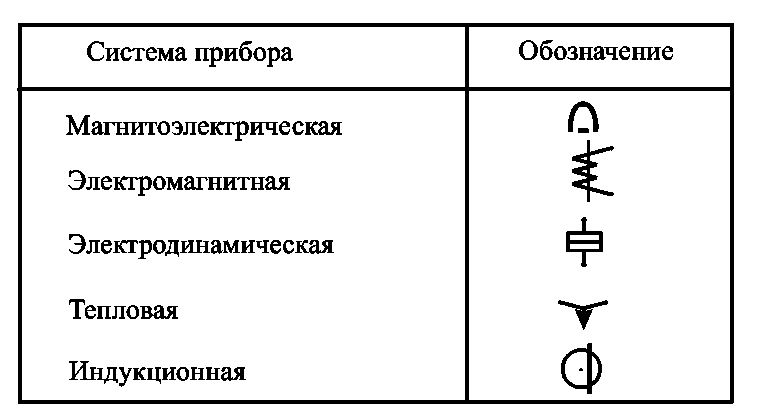

Системы электрических измерительных приборов и их условные обозначения
Некоторые обозначения и важнейшие характеристики приборов указываются на лицевой панели электрических измерительных приборов.
Категория защиты от внешних Система прибора
магнитных
полей род величины Напряжение,
которым
испытывалась
изоляция прибора
Заводской
номер
выпуска
ГОСТ,
которому соответствуютэлектрические
характеристики
прибора
Рис. 2.1
Работа приборов магнитоэлектрической системы основана на взаимодействии поля постоянного магнита и подвижной катушки.
Приборы электромагнитной ситемы построены на взаимодействии катушки с током и ферромагнитного сердечника.
Приборы электродинамической системы основаны на взаимодействии двух катушек с токами.
Приборы тепловой системы основаны на тепловом действии тока.
Приборы индукционной системы основаны на взаимодействии бегущего поля и индуцированного тока.
Приборы всех систем, кроме магнитоэлектрической, реагируют на действующее значение тока, приборы магнитоэлектрической системы реагируют на среднее значение постоянного тока.
Практически все приведенные системы могут применяются только на низких частотах, то есть в сетях 50 Гц и не выше 1 кГц.
