2. 2 Разработка схемы заполнения нефтепровода
Объемная производительность заполнения участка нефтью не должна превышать пропускной способности вантуза через который осуществляется выпуск воздуха.
Исходные данные из Задания № 3
Порядок выполнения
Разработать на профиле схему заполнения участка нефтепровода
Определить для каждого участка нефтепровода способ заполнения
Подача
нефти в нефтепровод будет производиться
подпорными насосными агрегатами НПС
НПВ 5000-120 (а=137,7, b=1,2839*
)
Разработать технологические режимы заполнения каждого участка нефтепровода с учетом ограничений
Заполняем участки АБ
Qвантуза=4810*2=9620 м3 /ч
Qзакачки
=
5000 м3
/ч,
что не превышает Qвантуза,
при этом Н = 137,7 - 1,2839*
*
=106,7м
Далее заполняем участок ВГ
Qвантуза=4810 м3 /ч
Qзакачки
=4810
м3
/ч,
что не превышает Qвантуза,
при этом Н = 137,7 - 1,2839*
*
=107,9
м
Рассчитать время заполнения каждого освобожденного участка и общее время заполнения всего освобожденного участка нефтепровода
t1=V(АБ,ВГ) /qз1 =6248/5000=1,25 ч = 75 мин
t2=VЗИ/qз2=8711/4810=0,56 ч =33 мин
tобщ=t1+t2=75+33=108 мин

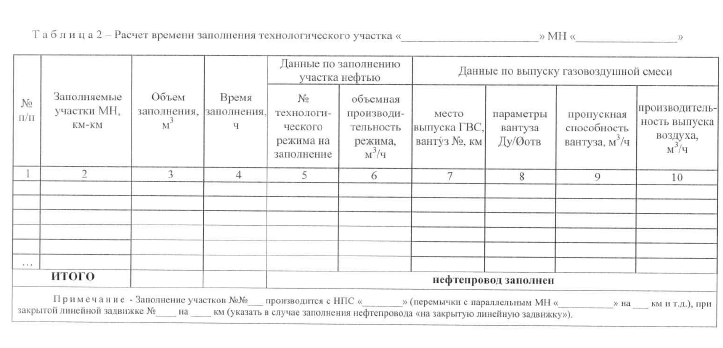

5. Заполнить таблицу «Расчет время заполнения участка нефтепровода»
