1.3.Визначення обсягів робіт

1.3.1. Канал

Відкрита провідна мережа в даному випадку представлена каналом який будується у насипу. Схема поперечного перетину каналу приведена на рис.2.

В нашому випадку будівництво каналу буде вестися методом загальної подушки тому, що ширина канал по дну 2 м.

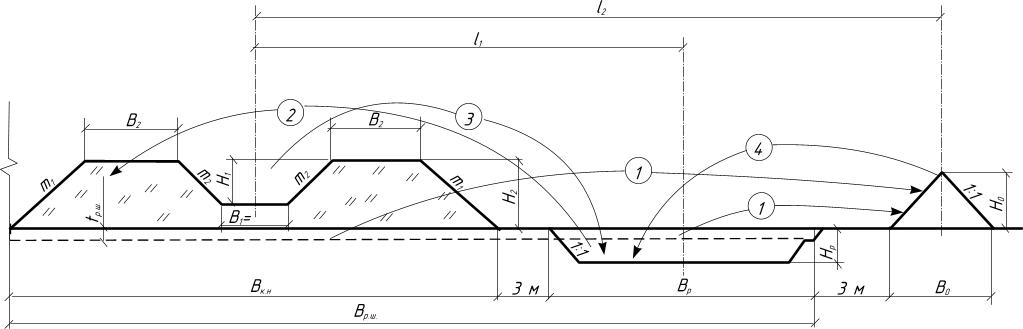

Рис. 1 Схема відсипання каналу в насипу методом загальної подушки:

1. Зняття рослинного шару з основи каналу та резерву.

2. Розробка ґрунту в резерві з відсипанням в подушку каналу.

3. Розробка русла каналу з поверненням ґрунту в резерв.

4. Рекультивація резерву раніше знятим рослинним ґрунтом.

Для відсипання каналу у насипу використовують грунт з резервів, які відкриваються з однієї або обох сторін каналу.

Об’єм грунту, який необхідно для будівництва каналу визначається за формулою:

(м³)

де F_д – проектний об’єм дамби каналу, м³;

(м)

γ_н – щільність грунту в тілі дамби, γ_н =1,75 т/м³;

γ_пр – природна щільність грунту в резерві, γ_пр =1,6 т/м³;

К_в – коефіцієнт, що враховує втрати грунту при переміщенні та укладанні його в насип для скреперів – до 1,015.

L_к – довжина каналу, L_к =1800 м.

Оскільки глибина резерву не повинна перевищувати 1,5 м з врахуванням товщини знятого рослинного шару то задаємося глибиною 1,2 м і визначаємо ширину резерву, вона не повинна перевищувати 40......50 м з однієї сторони.

(м)

Оскільки Вр =44,9 м, приймаємо резерви шириною 22,45 м з обох сторін від каналу.

Перед тим як почати будівництво дамби потрібно провести підготовчі роботи.

1. Знімаємо рослинний грунт з під каналу та резервів мінерального грунту на товщину 0,3м і шириною 65,4м.

2. Розпушуємо грунт в основі дамби після чого приводимо його до оптимальної вологоємкості і ущільнюємо на 0,2 м.

Відсипання грунту в тіло дамби каналу здійснюється пошарово з ущільненням при доведенні грунту до оптимальної вологості.

Об’єм води який необхідний для до зволоження 1м³ грунту обчислюється за формулою:

де _о – оптимальна вологість грунту, _о =15%;

_пр – природна вологість грунту в резерві, _пр =9%;

_в – втрати вологості при транспортуванні і вкладанні грунту, _в =1%;

_пр – щільність грунту в природному стані, _пр =1,6 т/ м³;

₀ – щільність води, 1 т/ м³;

Виконавши попередні обчислення геометричних об’ємів, здійснюють розрахунки виробничих об’ємів робіт по влаштуванню каналу на зрошувальній системі, отримані дані заносяться в таблицю 1.1.

Таблиця 1.1.

Відомість будівельно-монтажних робіт по будівництву каналу (L_к = 1800м)

№	Найменування робіт	Об’єм робіт		Примітки
		од. вим.	кількість
1	2	3	4	5
1.	Зняття рослинного шару з основи каналу та резерву	м3	32076	tзр. = 0,3 м
2.	Розпушення грунту в основі дамби каналу	м3	6300	tрозп. = 0,2 м
3.	Дозволоження розпушеного грунту в основі дамб каналу	м3 води	706	q=0,112
4.	Ущільнення грунту в основі дамби	м3	6300	tущ. = 0,2 м
5.	Розробка грунту в резерві з відсипанням в дамби каналу	м3	83927	Tш =0,3 м

Продовження табл. 1.1

6.	Пошарове розрівнювання грунту в тілі дамб	м3		41964
7.	Дозволоження грунту до оптимальної вологості	м3 води		9400		q=0,051
8.	Пошарове ущільнення відсипаного грунту	м3		83927
9.	Вирізання русла каналу		м2		5400
10.	Планування зовнішніх та внутрішніх укосів каналу		м2		3600
11.	Планування верху дамби		м2		14400
12.	Зворотня засипка резерву рослинним грунтом		м3		32076
13.	Облицювання русла каналу монолітним бетоном		м3		2304		tобл. = 0,1 м
