8.1.2Переносной щит «Ведомый».

Предназначен для подключения мощных переносных электроприемников, для разветвления временной электросети от щита «Ведущий».

Переносной щит «Ведомый».
Точка подключения:	обязательно УЗО и 5-ти контактный разъем.
Питающий кабель:	КГ– 56.
Ток аппарата защиты:	40 Ампер.

8.1.3Переносной щит «Праздничный».

Предназначен для питания маломощных переносных электроприемников.

Переносной щит «Праздничный».
Точка подключения:	стационарная 4-ех проводная.
Питающий кабель:	КГ– 44.
Ток аппарата защиты:	32 Ампера.

8.1.4Щит бытового городка.

Предназначен для питания 12-ти однофазных стационарных нагрузок.

Щит бытового городка.
Точка подключения:	стационарная 4-ех проводная.
Питающий кабель:	АВВГ– 46 либо КГ– 44.
Ток аппарата защиты:	32 Ампера.

8.2Переносные трансформаторы 380/36 Вольт.

Переносные трансформаторы 380/36 служат для питания вибраторов. После оснащения переносные трансформаторы обязательно должны быть проверены на правильность последовательности чередования фаз (ПЧФ).

Внимание! В отношении опасности поражения персонала электрическим током передвижные трансформаторы 380/36 являются опасными электроприемниками и должны всегда включаться через УЗО с дифференциальным током не более 30 мА.

8.2.1.1Оборудование «высокой» стороны.

Осуществляется кабелем марки КГ–34+12.5 длиной 2–5 метров, оснащенным 5-ти контактным разъемом (свободным остается контакт рабочего нуля, N). Для монтажа разъема концы кабеля должны быть облужены. Конец сетевого кабеля, присоединенный к трансформатору, следует надежно закрепить на корпусе так, чтобы усилие, выдергивающее кабель, не прикладывалось к электрическим контактам. Защитный нулевой проводник следует присоединять к корпусу так, чтобы он отрывался (если все-таки сумеют вырвать) после фазных. Площадь и типоразмер контактного соединения для присоединения нулевого защитного проводника должны соответствовать требованиям пункта 6.2.

8.2.1.2Оборудование «низкой» стороны.

Осуществляется аппаратом защиты на ток 32 Ампера и разъемом 2P+E, монтируемыми на верхнюю поверхность трансформатора так, чтобы не мешать переноске аппарата за ручки. Соединения выполняются проводом марки ПВ–3 сечением не менее 4 мм². Концы провода, вводимые в автомат и в разъем, должны быть облужены.

8.2.1.3Проверка ПЧФ переносного трансформатора 380/36.

Для проверки следует проверить сетевой разъем на верность ПЧФ соответствующим указателем на 380 Вольт, либо использовать разъем с заведомо верной ПЧФ. Включив в него оборудованный трансформатор, следует проверить верность ПЧФ с «низкой» стороны указателем ПЧФ на 36 Вольт.

8.3Удлинители.

8.3.1Структура условного обозначения удлинителей.

В условном обозначении изделия (Рисунок 7) содержится информация об его рабочем напряжении, длине и числе розеток (для удлинителей).

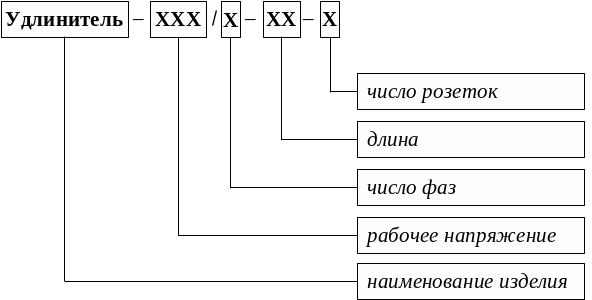

Рисунок 7. Структура условного обозначения типового изделия.

Наименование изделия отражает его функциональное назначение.

Рабочее напряжение может принимать значения: 12, 36, 42, 220, 380 Вольт.

Число фаз проставляется только для трехфазных изделий.

Длина проставляется в метрах.

Число розеток проставляется только для однофазных удлинителей

Примеры: удлинитель на напряжение 220 Вольт, длиной 40 метров и оборудованный одинарной розеткой обозначается как «Удлинитель 220 – 40 – 1»; трехфазный удлинитель на напряжение 36 Вольт, длиной 25 метров обозначается как «Удлинитель – 36/3 – 25».
