Оглавление.

1. Общая часть. 3

1.1 Введение, область действия. 3

1.2 Общий алгоритм выбора. 3

2. Определение рабочего тока. 4

2.1 Ток в однофазных нагрузках. 4

2.2 Ток в трехфазных активных нагрузках. 4

2.3 Ток сварочных трансформаторов. 5

2.4 Ток трехфазных двигателей. 6

2.5 Токи трехфазных трансформаторов 380/36. 6

2.6 Определение рабочего тока нагрузки. 7

3. Выбор аппарата защиты. 8

3.1 Защита электроприемников. 8

3.1.1 Защита сварочных аппаратов. 8

3.1.2 Защита трехфазных электродвигателей. 8

3.1.3 Защита трансформаторов 380/36. 8

3.2 Защита питающих линий. 9

4. Определение числа жил и маркировка кабеля. 10

4.1 Число жил питающего кабеля. 10

4.2 Маркировка кабеля. 10

5. Выбор проводника. 11

5.1 Выбор проводника по аппарату защиты. 11

5.2 Перегрузка проводников по току. 12

6. Заземление и зануление. 13

6.1 Сечения защитного и рабочего нолей. 13

6.2 Выбор типоразмера болтового соединения для защитного ноля по току нагрузки. 13

7. Электропрогрев бетона. 14

7.1 Понятия и определения. 14

7.2 Определение рабочего тока. 15

7.2.1 Ток и мощность в двухфазных нагрузках. 15

7.2.2 Параллельное включение одинаковых нагрузок. 15

7.2.3 Последовательное соединение одинаковых нагрузок. 16

7.2.4 Ток и мощность в трехфазных нагрузках. 17

7.3 Выбор сечения линий питания электропрогрева. 19

7.4 Выбор трансформаторов для электропрогрева. 19

8. Типовые электроприемники. 20

8.1 Стандартные щиты. 20

8.1.1 Переносной щит «Ведущий». 20

8.1.2 Переносной щит «Ведомый». 20

8.1.3 Переносной щит «Праздничный». 21

8.1.4 Щит бытового городка. 21

8.2 Переносные трансформаторы 380/36 Вольт. 22

8.2.1.1 Оборудование «высокой» стороны. 22

8.2.1.2 Оборудование «низкой» стороны. 22

8.2.1.3 Проверка ПЧФ переносного трансформатора 380/36. 22

8.3 Удлинители. 23

8.3.1 Структура условного обозначения удлинителей. 23

8.3.2 Удлинители 220 Вольт. 24

8.3.3 Трехфазные удлинители на 36 Вольт. 25

8.3.4 Удлинители 380 Вольт. 26

8.4 Вибраторы и виброрейки на 50 Герц. 27

8.5 Сварочные аппараты. 27

8.5.1 Передвижные сварочные аппараты. 27

8.5.2 Оборудование сварочных постов. 28

Указатель таблиц.

Таблица 1. Определение тока нагрузки по мощности. 7

Таблица 2. Маркировка кабеля. 10

Таблица 3. Таблица соответствия «аппарат защиты – сечение жил кабеля». 11

Таблица 4. Таблица соответствия «аппарат защиты – сечение провода». 11

Таблица 5. Типоразмер болтовых соединений защитного зануления. 13

Таблица 6. Сопротивления отрезков ПНСВ для различных ТЭНов. 14

Таблица 7. Нагрузочная способность проводников при электропрогреве бетона. 19

Таблица 8. Нагрузочная способность трансформаторов. 19

1.Общая часть.

1.1Введение, область действия.

Опыт эксплуатации сетей временного электроснабжения в ОГЭ нескольких строительных организаций показал наличие ряда особенностей, таких как:

• высокая мобильность сетей;

• невозможность точного планирования мощности нагрузки;

• широкий разброс объектов, определяющий невозможность развертывания и эксплуатации сетей закрепленными (постоянно на данном объекте работающими) электриками.

Эти особенности потребовали ряда технических решений, изложенных в нижеприведенной методике. Она обязательна к соблюдению персоналом ОГЭ при прокладке и эксплуатации временных сетей электроснабжения на объектах строительства.

Материалы данной методики включены в программу обучения персонала на 3-ю группу по электробезопасности и отражены в экзаменационных билетах.

1.2Общий алгоритм выбора.

При подключении электроприемников следует пользоваться следующей последовательностью действий:

• определить ток, потребляемый нагрузкой, либо лимит тока;

• по току и типу нагрузки выбрать аппарат защиты – выбирается равный либо ближайший номинал в сторону увеличения;

• для передвижных электроприемников считать лимит тока равным 32 Ампера для трехфазных и 16 Ампер для однофазных нагрузок;

• по характеру нагрузки определить число жил питающего проводника;

• выбрать сечение жил проводника так, чтобы длительно допустимый ток кабеля был не менее номинального тока аппарата защиты, а сечение нулевых проводников удовлетворяло требованиям главы 6.

2.Определение рабочего тока.

2.1Ток в однофазных1 нагрузках.

Ток в однофазной нагрузке определяется формулой: , где

– мощность нагрузки;

– напряжение на нагрузке.

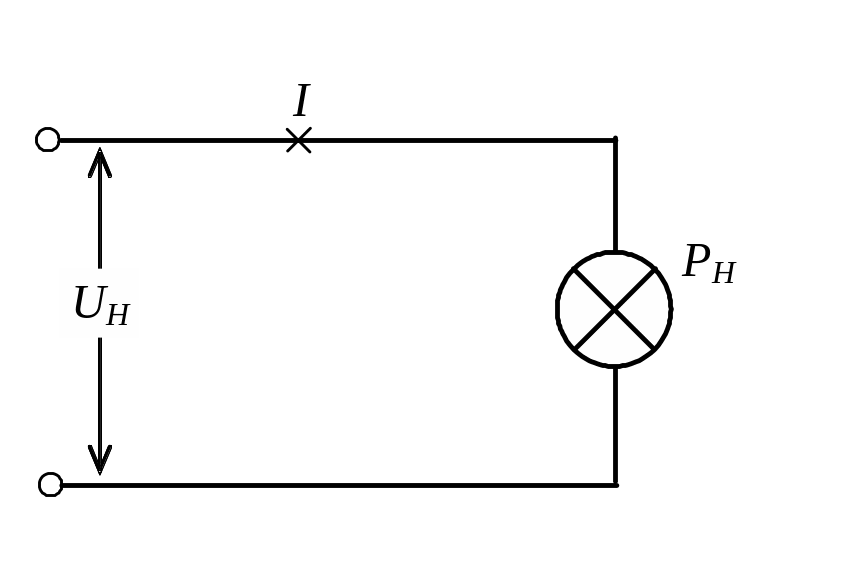

Рисунок 1. Ток в однофазной нагрузке.

Для напряжения сети 220 Вольт будет действовать соотношение , где мощность подставляется в киловаттах, а ток получается в амперах.

Аналогично, для напряжения сети 36 Вольт будет действовать соотношение .

2.2Ток в трехфазных активных нагрузках.

Активными называют нагрузки, не содержащие реактивных компонентов, таких как конденсаторы, дроссели, обмотки трансформаторов, электродвигатели, выпрямители и так далее. Активными нагрузками являются лампы накаливания, обогревательные приборы, прочие бытовые нагрузки, в которых реактивная составляющая мала.

Ток в трехфазной нагрузке определяется формулой: , где

– мощность нагрузки;

– линейное² напряжение на нагрузке.

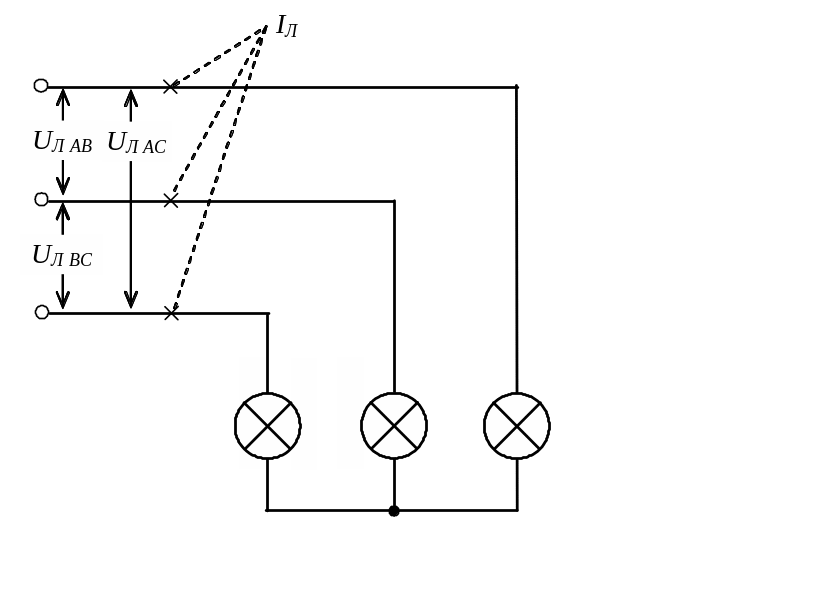

Рисунок 2. Ток трехфазной активной нагрузки.

Для напряжения сети 380 Вольт будет действовать соотношение , где мощность подставляется в киловаттах, а ток получается в амперах.

Аналогично, для напряжения сети 36 Вольт будет действовать соотношение .

2.3Ток сварочных трансформаторов.

Значение тока, потребляемого от сети сварочным трансформатором, следует брать (в порядке убывания приоритета):

1. непосредственно с трансформатора (заводская маркировка);

2. из паспорта трансформатора;

3. из практики, для трансформаторов на 220 Вольт достаточно 25 Ампер, для трансформаторов 380 Вольт – 32 Ампера.

2.4Ток трехфазных двигателей.

Значение тока, потребляемого от сети трехфазным электродвигателем, следует брать из его паспортных данных (указываются на двигателе или в его паспорте). В случае если в паспортных данных отсутствует значение тока, то он может быть вычислен по формуле: , где

– мощность двигателя в ваттах;

– линейное (межфазное, 380 или 36) напряжение сети в вольтах;

– коэффициент реактивной мощности, от 0 до 1;

– К.П.Д. двигателя от 0 до 1.

В том случае, когда кроме мощности никаких паспортных данных нет, то можно воспользоваться формулой, использующей усредненные коэффициенты двигателей (до 10 кВт): , где мощность в киловаттах, а ток – в амперах.
