1.3.2 Стены
В проектируемом здании наружные стены смонтированы из железобетонных трёхслойных панелей размерами на комнату и толщиной 350 мм. Внутренние стены смонтированы из железобетонных панелей толщиной 140 мм. Панели наружных и внутренних стен крепят между собой при помощи сварки закладных деталей.
Рис. 1.5 Наружные стеновые панели
1.3.3 Перекрытия
Перекрытия запроектированы из сборных сплошных железобетонных панелей размерами на комнату толщиной 160 мм, глубина опирания 100 мм,70 мм. Панели перекрытия между собой и наружными стенами крепят сваркой закладных деталей.
Рис. 1.6 Панели перекрытия
1.3.4 Перегородки
Перегородки в жилом здании запроектированы крупнопанельные гипсобетонные размерами на комнату и толщиной 80 мм межкомнатные, 60 мм – в уборных и ваннах комнатах железобетонные. Перегородки из гипсобетона окаймлены по периметру антисептированными деревянными брусками, внутри армируют реечным каркасом. Перегородки крепят к панелям перекрытий с помощью сварки закладных деталей. Приняты перегородки марок: ПГ 30, ПГ 56.Перегородки крепят к панелям перекрытия с помощью сварки закладных деталей.
Рис 1.7 Гипсобетонные перегородки
1.3.5 Лестница
В здании запроектирована двухмаршевая сборная железобетонная лестница из маршей и площадок заводского изготовления. Марши приняты марок: ЛМ22.12, ЛМ18-12; площадки приняты марки ЛП26.24.

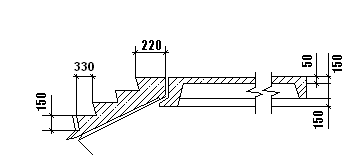

Рис.1.8 Деталь опирания марша на площадку
1.3.6 Крыша
Здание запроектировано с полупроходным чердаком. Нижняя часть крыши - утеплена. Кровельные плиты покрытия сборные железобетонные ребристые марок РКП 63.36, РКП 63.24;лотковые плиты покрытия ЛКП 60.24, ЛКП 48.24. По плитам покрытия делают выравнивающую стяжку из цементного раствора с наклейкой двухслойного ковра из изопласта. Уклон крыши i=0025, с внутренним водостоком.
Рис.1.9: а) ребристые кровельные плиты б) лотковые кровельные плиты
1.3.7 Полы
В жилом доме предусмотрены полы различной конструкции. В жилых комнатах, кухнях передних – из линолеума; в санузлах из керамической плитки, в техподполье – бетонный пол.
Рис. 1.10 Конструкция полов
1.3.8 Окна и двери
В здании запроектированы оконные блоки заводского изготовления двухстворчатые со спаренными переплетами марок ОС 15-15 ,ОС 15-12, ОС 6-12.Стекла крепят при помощи штапиков на гвоздях. Внутри предусмотрены подоконные деревянные доски, снаружи отливы.
Дверные блоки предусмотрены заводского изготовления, состоящие из дверной коробки и дверного полотна. Двери приняты марок: внутренние однопольные - Д7, Д8, Д9; наружные двупольные – ДН12; двери лоджий марки Д 7,5.

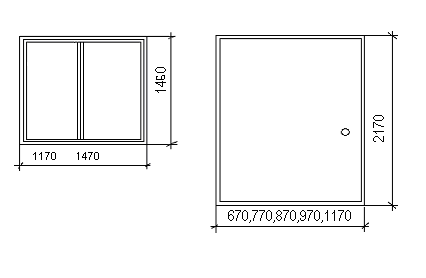

Рис. 1.11 Оконные дверные блоки
1.3.9 Лоджии и балконы
В здании запроектированы лоджии. Плиты лоджий сборные железобетонные плиты марки ПЛ 72.12.
В здании также предусмотрены балконы. Балконные плиты сборные железобетонные марки ПБ 30.12.

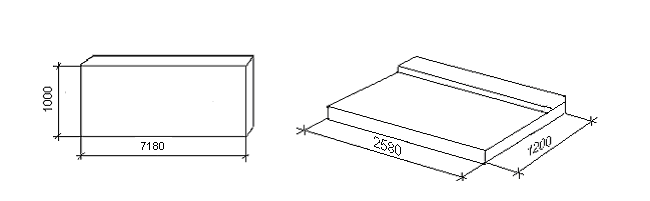

Рис. 1.12 Панель ограждения и плита лоджии
1.4 Спецификация на основные элементы
Таблица 1.3 Спецификация на основные элементы
Марка |
Обозначение |
Наименование |
Масса т. |
Кол-во шт. |
Прим. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Фундаментные подушки |
||||
ФЛ12.24-3 |
Ф1 |
Подушка фундаментная |
1,63 |
30 |
М200 |
ФЛ12.12-3 |
Ф2 |
Подушка фундаментная |
0,78 |
33 |
М200 |
ФЛ12.8-3 |
Ф3 |
Подушка фундаментная |
0,5 |
46 |
М200 |
ФЛ14.8-3 |
Ф4 |
Подушка фундаментная |
0,58 |
7 |
М200 |
ФЛ14.12-3 |
Ф5 |
Подушка фундаментная |
0,91 |
8 |
М200 |
ФЛ12.30-3 |
Ф6 |
Подушка фундаментная |
2,05 |
15 |
М200 |
ФЛ14.24-3 |
Ф7 |
Подушка фундаментная |
1,90 |
24 |
М200 |
|
Панели наружных цокольных стен |
||||
2ПСЦ 70.22.3,0-II-2б-3 |
Серия 1.1117.1-14 |
Панель цокольная наружная |
6,0 |
1 |
М200 |
2ПСЦ 70.22.3,0-II-Iб-3 |
Серия 1.1117.1-14 |
Панель цокольная наружная |
6,0 |
1 |
М200 |
5ПСЦ 32.22.3,0-II-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,6 |
1 |
М200 |
5ПСЦ 32.22.3,0-II-2 |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,6 |
1 |
М200 |
2ПСЦ 34.22.3,0-II-Iб |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
1 |
М200 |
2ПСЦ 34.22.3,0-II-2б |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
2 |
М200 |
2ПСЦ 34.22.3,0-II-Iб |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
2 |
М200 |
6ПСЦ 16.22.2,5-IIб |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,6 |
1 |
М200 |
IПСЦ 60.22.3,0-II-Iб-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
5,1 |
2 |
М200 |
3ПСЦ 35.22.3,0-II-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
3,4 |
2 |
М200 |
3ПСЦ 35.22.3,0-II-2б |
Серия 1.1117.1-14 |
Панель цокольная наружная |
3,4 |
2 |
М200 |
3ПСЦ 29.22.3,0-II-Iб |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
1 |
М200 |
3ПСЦ 29.22.3,0-II-2б |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
1 |
М200 |
3ПСЦ 29.22.3,0-II-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
1 |
М200 |
3ПСЦ 29.22.3,0-II-2 |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,8 |
1 |
М200 |
4ПСЦ 34.22.3,0-II-б |
Серия 1.1117.1-14 |
Панель цокольная наружная |
2,9 |
2 |
М200 |
1ПСЦ 60.22.3,0-II-I-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
5,3 |
2 |
М200 |
3ПСЦ 35.22.3,0-II-Iб |
Серия 1.1117.1-14 |
Панель цокольная наружная |
3,4 |
1 |
М200 |
3ПСЦ 35.22.3,0-II-2б |
Серия 1.1117.1-14 |
Панель цокольная наружная |
3,4 |
1 |
М200 |
2ПСЦ 64.22.3,0-II-Iб-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
5,6 |
1 |
М200 |
2ПСЦ 64.22.3,0-II-2б-I |
Серия 1.1117.1-14 |
Панель цокольная наружная |
5,6 |
1 |
М200 |
6ПСЦ 16.22.2,5-IIб |
Серия 1.1117.1-14 |
Панель цокольная наружная |
1,5 |
4 |
М200 |
|
Панели внутренних продольных стен |
||||
ВI.5-35.22.16-I |
Серия 1.131-2/82 |
Панель внутренней продольной стены |
3,68 |
14 |
М150 |
|
Панели внутренних поперечных стен |
||||
В2.3-64.22.16-2,5 |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
1,22 |
8 |
М150 |
1 |
2 |
3 |
4 |
5 |
6 |
В2.3-64.22.16-I |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
2,73 |
2 |
М150 |
В2.3-46.22.16-I |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
1,95 |
2 |
М150 |
В2.3-55.22.16-2.2 |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
1,51 |
2 |
М150 |
В2.3-55.22.16-I |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
2,34 |
2 |
М150 |
В2.3-58.22.16-2.3 |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
1,60 |
4 |
М150 |
ВI.5-53.22.16-I |
Серия 1.131-2/82 |
Панель внутренней поперечной стены |
2,21 |
2 |
М150 |
|
Плиты перекрытия |
||||
2П36.48 |
ГОСТ 26434-85 |
Плита покрытия |
6,9 |
40 |
М200 |
2П66.30 |
ГОСТ 26434-85 |
Плита покрытия |
8,6 |
160 |
М200 |
2П60.18 |
ГОСТ 26434-85 |
Плита покрытия |
3,1 |
20 |
М200 |
2П66.18 |
ГОСТ 26434-85 |
Плита покрытия |
4,5 |
20 |
М200 |
2П30.18 |
ГОСТ 26434-85 |
Плита покрытия |
1,5 |
20 |
М200 |
2П72.34 |
ГОСТ 26434-85 |
Плита покрытия |
9,7 |
10 |
М200 |
2П36.24 |
ГОСТ 26434-85 |
Плита покрытия |
3,5 |
20 |
М200 |
2П36.30 |
ГОСТ 26434-85 |
Плита покрытия |
4,3 |
20 |
М200 |
2П44.36 |
ГОСТ 26434-85 |
Плита покрытия |
5,8 |
10 |
М200 |
|
Балконные плиты |
||||
ПБК30.12.-К |
ПБК1 |
Балконная плита |
0,8 |
36 |
М150 |
|
Плиты лоджий |
||||
ПЛП 30.12.-Г |
ПЛП1 |
Плита лоджий |
0,9 |
18 |
М150 |
ПЛП 33.12.-Г |
ПЛП2 |
Плита лоджий |
1,2 |
36 |
М150 |
|
Внутренние поперечные стены |
||||
В2.5-64.27.16-2 |
Серия 1.131-2/82 |
Внутренняя поперечная стена |
6,15 |
108 |
М150 |
В2.5-64.27.16-1 |
Серия 1.131-2/82 |
Внутренняя поперечная стена |
6,88 |
54 |
М150 |
В2.3-64.27.16-2.5 |
Серия 1.131-2/82 |
Внутренняя поперечная стена |
6,48 |
18 |
М150 |
В2.5-46.27.16-1 |
Серия 1.131-2/82 |
Внутренняя поперечная стена |
4,88 |
18 |
М150 |
|
Внутренние продольные стены |
||||
В3.5-60.27.16-2.1-2 |
Серия 1.131-3/82 |
Внутренняя продольная стена |
5,48 |
36 |
М150 |
ЭНГ34.27.20-15Т-1П |
Серия 1.131-3/82 |
Внутренняя продольная стена |
3,10 |
18 |
В15 |
ЭНГ29.27.20-15Т-2.12П |
Серия 1.131-3/82 |
Внутренняя продольная стена |
3,50 |
9 |
В15 |
ЭНГ29.27.20-15Т-2.12Л |
Серия 1.131-3/82 |
Внутренняя продольная стена |
3,50 |
9 |
В15 |
В1.3-71.27.16-1 |
Серия 1.131-3/82 |
Внутренняя продольная стена |
7,62 |
9 |
М150 |
|
Наружные стены |
||||
1НС35.26.35-5Л-3.1-06 |
Серия 1.138-1/17 |
Наружная стена |
2,70 |
18 |
|
1НС60.25.35-4Л-1.1-13.14-1 |
Серия 1.138-1/17 |
Наружная стена |
3,90 |
18 |
|
1НС34.26.35-4Л-3.3-13 |
Серия 1.138-1/17 |
Наружная стена |
2,5 |
36 |
|
1НС60.29.35-4Л-1.1-03.03-1 |
Серия 1.138-1/17 |
Наружная стена |
5,35 |
54 |
|
1НС56.29.35-5Л-6.1 |
Серия 1.138-1/17 |
Наружная стена |
6,05 |
18 |
|
1НС62.29.35-4Л-6.1 |
Серия 1.138-1/17 |
Наружная стена |
6,80 |
18 |
|
1НС34.26.35-1Л-3.3-13 |
Серия 1.138-1/17 |
Наружная стена |
2,9 |
2 |
|
1НС18.29.35-4Л-17 |
Серия 1.138-1/17 |
Наружная стена |
2,05 |
36 |
|
1НС12.29.35-4Л-1.7 |
Серия 1.138-1/17 |
Наружная стена |
1,40 |
81 |
|
|
Панели фризовые |
||||
1НЧ28.25.35-50Л-3.3 |
Серия 1.138-1/17 |
Панель фризовая |
2,55 |
6 |
М150 |
1НЧ34.25.35-50Л-3.3 |
Серия 1.138-1/17 |
Панель фризовая |
3,10 |
4 |
М150 |
1НЧ64.25.35-50Л-3.3 |
Серия 1.138-1/17 |
Панель фризовая |
5,95 |
10 |
М150 |
1НЧ58.25.35-50Л-3.3 |
Серия 1.138-1/17 |
Панель фризовая |
5,40 |
2 |
М150 |
|
Лестничные марши |
||||
ЛМФ33.15.14-4 |
Серия 1.151.1-6 в.1 |
Лестничный марш |
2,3 |
17 |
М200 |
ЛМФ21.15.14-4 |
Серия 1.151.1-6 в.1 |
Лестничный марш |
1,33 |
1 |
М200 |
|
Лестничные площадки |
||||
ЛПФ34.13.13-5-у |
Серия 1.151.1-6 в.1 |
Лестничная площадка |
1,73 |
9 |
М200 |
|
Металлическая лестница |
||||
ИМ-207 |
Серия 90 |
Металлическая лестница |
0,00697 |
1 |
|
|
Санитарно-технические кабины |
||||
2СК25 |
ГОСТ 18048-80* |
Санитарно-техническая кабина |
3,5 |
72 |
М100 |
