КОМИТЕТ ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ЛО
ГБОУ СПО ЛО «Волховский колледж транспортного строительства»
СПЕЦИАЛЬНОСТЬ № 270802
«Строительство и эксплуатация зданий и сооружений»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
КУРСОВОГО ПРОЕКТА
по дисциплине: «Архитектура зданий»
Студента 306 гр. |
________________/ Кротов Ю.А./
|
Руководитель |
_________________/Дмитриева Л.П./
|
Волхов 2011
СОДЕРЖАНИЕ
1. ЖИЛОЙ ДОМ 3
1.1 Объемно-планировочное решение 3
1.1.2 Общая характеристика 3
1.1.2 Технико - экономические показатели 4
1.2 Расчеты к архитектурно-конструктивной части 5
1.2.1 Расчет глубины заложения фундаментов 5
1.2.2 Расчет лестницы 5
1.2.3 Теплотехнический расчет наружной стены 7
1.2.3 Теплотехнический расчет чердачного перекрытия 9
1.3 Принятые конструктивные решения элементов здания 11
1.3.1 Фундаменты 11
1.3.2 Стены 12
1.3.3 Перекрытия 12
1.3.4 Перегородки 13
1.3.5 Лестница 13
1.3.6 Крыша 14
1.3.7 Полы 15
1.3.8 Окна и двери 15
1.3.9 Лоджии и балконы 16
1.4 Спецификация на основные элементы 17
1.5 Наружная и внутренняя отделка 23
1.6 Санитарно-техническое оборудование и устройства 23
1.7 Охрана природы и окружающей среды 24
Список использованных источников 24
1 лист 25
ВВЕДЕНИЕ
Возникновение архитектуры связано с первыми жилыми постройками, которые возводились на заре развития человеческого общества. В современном понимании архитектура- это искусство проектировать и строить здания, сооружения и их комплексы.
Назначением архитектуры является создание искусственной среды, в которой протекают жизненные процессы общества и отдельных людей.
Как материальная среда архитектура отражает социальные условия жизни общества, как искусство – способна оказывать глубокое эмоциональное воздействие, как сфера материального производства – опирается на строительную технику.
Создание наиболее благоприятной для деятельности человека среды зависит прежде всего от того , насколько правильно выбрана объемно – пространственная и архитектурно- планировочная структура здания ,учтены достижения науки , накопленный опыт проектирования и эксплуатации.
Соответствие зданий их функциональному назначению, удобство и польза – основополагающие требования, предъявленные к архитектурным сооружениям.
Кроме рациональной планировки помещений удобство зданий обеспечивается правильным расположением лестниц, лифтов, размещением инженерного оборудования.
С середины XIX в. Получают распространение железобетонные конструкции. Совершенствование конструкций из железобетона привело к созданию архитектурных форм в виде сводов, оболочек и др.
Научно-технический прогресс во второй половине XX в. вызвал появление новых художественных средств выражения архитектуры, конструктивных систем зданий, новых подходов к расчету несущих конструкций зданий.
В разделе 1 «Жилой дом» выполнены чертежи планов: первого и типового этажей, фундамента, раскладки плит перекрытия и покрытия, кровли; фасада, разреза и развертки фундамента.
В разделе 2 «Промышленное здание» выполнены чертежи плана на отметке 0,000 м, совмещенного плана элементов, поперечного разреза, фасада, плана кровли, узлов.
Пояснительная записка содержит описание объёмно-планировочного решения здания, принятых конструктивных элементов, наружной и внутренней отделки, санитарно-технического оборудования и устройств, выполненных расчётов, а также отражён вопрос охраны окружающей среды.
1. Жилой дом
1.1 Объемно-планировочное решение
1.1.2 Общая характеристика
Проектируемый жилой дом предназначен для постоянного проживания людей. На каждом типовом этаже предусмотрено 4 квартиры. Все квартиры имеют в составе: прихожую, кухню, жилые комнаты, санитарный узел. Здание проектируется по срокам эксплуатации не менее 50 лет, оно соответствует второму классу по долговечности, третьей степени по огнестойкости согласно СНиПа [6]. По конструктивной схеме здание бескаркасное с продольными и поперечными несущими стенами. Проектируемое здание имеет в плане простую прямоугольную форму с размерами в осях 38400 × 15000 мм. Здание трехэтажное с высотой этажа 2,7 м. Для размещения санитарно- технического оборудования и коммуникаций предусмотрено техническое подполье.
В случае пожара, стихийных бедствий эвакуация людей осуществляется через двери и лестничную клетку.
1.1.2 Технико - экономические показатели
Жилая площадь
А
=401,12
в том числе: -
- однокомнатных квартир=35,46
- двухкомнатных квартир=365,66
Подсобная площадь
=350,9
в том числе: -
- однокомнатных квартир=41,06
- двухкомнатных квартир=309,84
Общая площадь
=750,02
в том числе:
- однокомнатных квартир=76,52
- двухкомнатных квартир=673,5
Площадь застройки
=576
Строительный объем
=6681,6
Планировочный
коэффициент
Объемно - планировочный
коэффициент
=
1.2 Расчеты к архитектурно-конструктивной части
1.2.1 Расчет глубины заложения фундаментов
Исходные данные:
- район строительства – г. Волхов
-характеристика грунтов площадки – суглинок.
Определение глубины заложения фундамента в соответствии с требованиями СНиП [6]:
Нормативную глубину
сезонного промерзания
определяем по формуле:
(1.1)
где
- безразмерный коэффициент, численно
равный сумме абсолютных значений
среднемесячных отрицательных температур
за зиму в данной районе СНиП [6]
-
величина, принимаемая для суглинка ,
=
0,23 м;
d = 0,23
м
Месяц |
I |
II |
III |
XII |
|
Среднемесячная температура |
7,8 |
7,8 |
3,9 |
5,0 |
24,5 |
Расчетную глубину
заложения фундамента
(м)
определяем по формуле:
(1.2)
где
- коэффициент, учитывающий влияние
теплового режима сооружения, табл. 1.
СНиП [6]
м
Исходя из условий
d
>
, окончательно глубину заложения
фундамента d
принимаем с учетом наличия технического
подполья d=
1.60 м
1.2.2 Расчет лестницы
Исходные данные:
-высота этажа
=
2,7 м
-ширина лестничной клетки A= 2,86 м
-длина лестничной клетки L= 4,93 м
- высота ц
околя
=
1,2 м
-уклон i = 1:2
-размеры ступеней:
-ширина проступи b= 0,3 м
-высота подступенка
=0,15
м
Определение количества ступеней
на этаж:
(1.3)
n
=
cтупеней
в одном марше:
(1.4)
k
=
ступеней
в цокольном марше:
(1.5)
ступеней
Определение горизонтальной проекции марша
(1.6)
м
Определение ширины площадки
(1.7)
= 1,2 м
ширину марша принимаем a = 1,2 м
Определение зазора между маршами
(1.8)
м

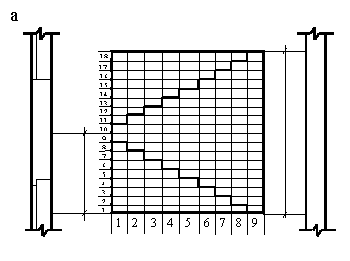

а- в разрезе
б- в плане
Рис. 1.1 Схема разбивки лестницы
