6. 3 Задача № 3

Изобразить участок сети MPLS, состоящий из 6 маршрутизаторов. Показать продвижение пакета MPLS от отправителя до получателя, в соответствии с таблицами продвижения.

Начальная выходная метка (2N-1)=(2*10–1)=19.

Выходной интерфейс – второй.

Сетевые адреса отправителя и получателя взять произвольно.

27

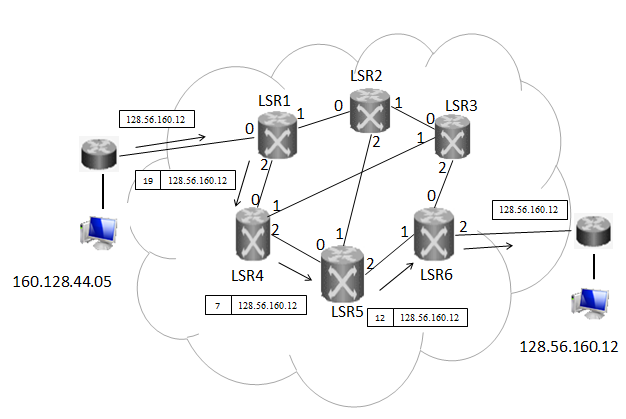

Рисунок 6.5 – Участок сети MPLS

Таблица 6.1 – Таблица продвижения пакета MPLS

Входной интерфейс

Входная метка

Префикс

Выходной интерфейс

Выходная метка

LSR1

0

-

160.128.44.15

2

19

2

19

128.56.160.12

0

-

LSR4

0

19

160.128.44.15

2

7

2

7

128.56.160.12

0

19

LSR5

0

7

160.128.44.15

2

12

2

12

128.56.160.12

0

7

LSR6

1

12

160.128.44.15

2

-

2

-

128.56.160.12

1

12

28

7 Заключение

В данной курсовой работе ознакомились с организацией, структурной схемой сети телеграфной связи. Рассчитали необходимое количество каналов для стабильной работы телеграфной сети, при заданных условиях. Так же рассчитали объем необходимого оборудования, для построения и запуска в эксплуатацию ТКС ВЕКТОР-2000.

Во второй части данной курсовой работы рассчитали параметры систем документальной электросвязи. Ознакомились с форматами кадров Х.25 и FR, и со структурой сети MPLS.

29

Приложение а Библиография

  1. Системы документальной электросвязи., - Учебное пособие, Будылдина Н.В., Тимченко С.В, М.: «Горячая линия - Телеком», 2011

  2. Телекоммуникационные системы и сети. Том 1., - Учебное пособие, под ред. Крук Б.И., Шувалов В.П., изд.3, М.: «Горячая линия - Телеком», 2004.

  3. Конспект лекций.
