6 Решение задач

6. 1 Задача № 1

Изобразить поле управления информационного кадра “X-25” (1байт), если известно: кадр исходный, номер передаваемого кадра второй.

Решение:

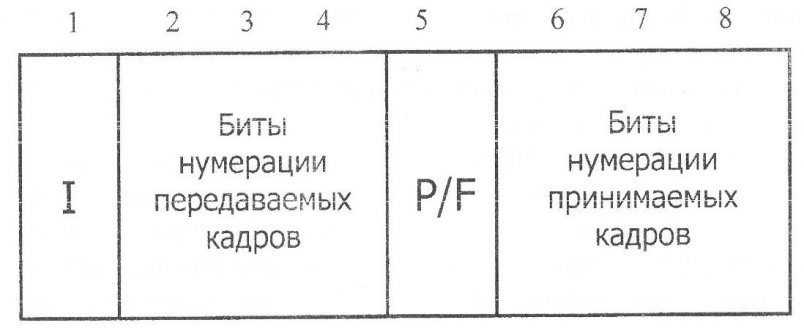

Рисунок 6.1 - Структура поля управления кадра X.25

1	2	3	4	5	6	7	8
0	010			0	001

Рисунок 6.2 - Структура поля управления кадра X.25 для данного варианта.

Первый бит I – это 0 – обозначает, что этот кадр информационный. Следующие три бита это 010 – это номер передаваемого кадра.

Бит P/F – это 0 – определяет кадр как исходный.

Это исходит из того, что:

I бит (1 бит) – его назначение заключается в определении типа кадра.

Все существующие типы кадров можно разделить на информационные, несущие пакеты с пользовательскими данными; служебные, необходимые для обеспечения нормального функционирования сети Х.25.

Для идентификации последних бит «I» устанавливается в 1, а информационные кадры имеют указанный бит равный 0.

Так как наиболее эффективный метод безошибочной передачи информации – повторная передача дефектного кадра, то аппаратура должна распознавать исходный и повторно переданный кадры. Распознавание этих кадров осуществляется с помощью пятого бита поля управления - P/F бит (1бит) – бит опроса/окончания. При передаче исходных кадров устанавливается в «0», в случае запроса или повторной передаче кадров – в «1».

25

1 и 5 биты – осуществляют механизм распознавания кадров. Остальные 6 бит разбиты на две группы, их функции подсчет и нумерация кадров. Для передачи в дуплексном режиме нумерация должна производиться и при передаче, и при приеме кадров. Поэтому биты 2 – 4 служат для нумерации при передачи, 6 – 8 – для нумерации при приеме.

6. 2 Задача № 2

Изобразить заголовок кадра FR, если известно: перегрузка на пути следования кадра отсутствует (для студентов, чей номер по журналу лежит в

пределах с 1 по 10), метка соответствует номеру (N+8)*3; перегрузка в сети есть (для студентов, чей номер по журналу лежит в пределах с 11 по 24), метка соответствует номеру (N+2)*3.

N – номер студента по журналу.

N=10.

Перегрузка на пути следования кадра отсутствует, метка соответствует номеру (10+8)*3=54, в двоичном коде 0001101100.

Формат заголовка кадра стандарта FRF включает следующие поля:

DLCI 6 бит

CR 1 бит

EA 1 бит

DLCI 4 бита

FECN 1 бит

BECN 1 бит

DE 1 бит

EA 1 бит

Рисунок 6.3 – Формат заголовка кадра FR

DLCI – идентификатор канала передачи данных. Два поля DLCI, суммарной длиной 10 бит, определяют адрес абонента в сети FR.

CR – команда/отклик – 1 бит, зарезервировано для применения на более высоких уровнях модели OSI.

EA – 1 бит расширения адреса. Позволяет расширить заголовок кадра (поле DLCI) на целое число байт с целью увеличения количества адресов. Стандарты FRF рекомендуют использовать для заголовка 2 байта, в этом случае EA первого байта равен 0, а второго – 1.

FECN – 1 бит, служит для уведомления приемника о явной перегрузке. Устанавливается в «1» для уведомления получателя о том, что есть перегрузка в направлении передачи данного кадра.

BECN – 1 бит, служит для уведомления источника о явной перегрузке. Устанавливается в «1» для сообщения источника о том, что есть перегрузка.

Биты FECN и BECN устанавливаются аппаратурой передачи данных.

26

DE – бит разрешения сброса. Устанавливается в «1» при явной перегрузке и указывает, что данный кадр может быть уничтожен в первую очередь. Бит DE устанавливает АПД или оконечное оборудование данных (ООД), т.е. пользователю предоставлено право выбирать, какими кадрами он может пренебречь. Однако при перегрузках возможны случаи, когда узлы сети FR уничтожают кадры не только с битом DE равным «1».

Решение:

000110	0	0	1100	0	0	0	1
DLCI 6 бит	CR 1 бит	EA 1 бит	DLCI 4 бита	FECN 1 бит	BECN 1 бит	DE 1 бит	EA 1 бит

Рисунок 6.4 – Заголовок кадра FR для данного варианта

В полях DLCI записана метка в двоичном виде.

Поле CR – зарезервировано для более высоких уровней OSI, устанавливается в 0. Этот бит не используется протоколом FR и "прозрачно пропускается" аппаратно-программными средствами сети FR.

Поля EA – используются при необходимости увеличения количества адресов, согласно стандарту FRF (FrameRelayForum) для заголовка рекомендуется использовать 2 байта (16 бит). В этом случае ЕА первого байта устанавливается в «0» – это означает, что в следующем байте имеется продолжение поле адреса, а ЕА второго байта в «1» – это говорит об окончании адреса в этом поле.

Биты FECNи BECN уведомляют приёмник и источник о явной перегрузке в сети, если таковая есть – устанавливаются в 1.

Бит DE– бит разрешения сброса, установленный в 1, он позволяет уничтожить текущий кадр в первую очередь.
