5. 3 Расчет числа магистральных каналов
Число магистральных каналов рассчитывается по формуле:
,
(5.11)
где
-
расчетный суточный магистральный обмен
в i-ом
направлении.
20
(5.12)
где
-
процент распределения обмена в i-ом
направлении;
-
максимальный расчетный обмен из
исходящего и входящего магистрального
обмена.
=max{
;
}
(5.13)
= max{6592; 6403}1,181,291,1 =11037,77 (телеграмм/сутки).
Определим расчетный обмен к ЦКС 1.
(телеграмм)
(каналов).
Аналогично рассчитывается обмен к ЦКС2 и ЦКС3. Результаты заносим в таблицу 5.2.
Таблица 5.2 - Расчет количества каналов в магистральных направлениях.
№ п/п |
Наименование направления |
Процент распределения обмена в i-ом направлении, % |
Обмен в i-ом направлении |
Количество каналов |
|
Рассч. |
Необх. |
||||
1 |
к ЦКС1 |
35 |
3863,22 |
6,89 |
7 |
2 |
к ЦКС2 |
40 |
4415,11 |
7,88 |
8 |
3 |
к ЦКС3 |
25 |
2759,44 |
4,93 |
5 |
5. 4 Расчет количества каналов категории ат/телекс
Рассчитываем нагрузку на магистральных направлениях.
, (5.14)
где Nаб – количество абонентов сети АТ/ТЕЛЕКС;
21
Yаб – удельное значение интенсивности нагрузки в ЧНН для абонентов сети АТ/ТЕЛЕКС.
Необходимое число каналов категории АТ/ТЕЛЕКС при вероятности потерь Р = 0.01 и соответствующей интенсивности поступающей нагрузки, находим по таблицам Пальма.
Нагрузку в направлении определим как,
,
(5.15)
где
–
процентное распределение обмена.
Аналогично по направлению к УК2 и УК3. Результаты заносим в таблицу 5.3
Таблица 5.3. Число линий категории АТ/ТЕЛЕКС
№ п/п |
Наименование направления |
Процентное распределение обмена,% |
Нагрузка в i-ом направлении, Эрл |
Число каналов |
1 |
к УК1 |
0,45 |
4,675 |
7 |
2 |
к УК2 |
0,35 |
4,636 |
7 |
3 |
к УК3 |
0,2 |
2,078 |
4 |
5.5. Расчет числа и выбор блоков ткс «Вектор-2000»
Подключение к ТКС «Вектор-2000» физических телеграфных линий осуществляется посредством интеллектуальных встраиваемых телеграфных адаптеров: ВТГА-8(16), а магистральных и зоновых линий производится посредством встраиваемых контроллеров тонального набора: ВКТТ-4(8).
Комплектация ТКС «Вектор-2000» определяется требованиями к узлу связи, в котором данный ТКС «Вектор-2000» должен быть установлен, а именно:
- количеством каналов ТЧ, подключаемых к узлу связи;
- количеством физических телеграфных каналов.
Необходимое количество блоков ВТГА определяется как:
,
(5.16)
22
где
– количество линий, которые подключаются
к ГОС;
–количество
служб функционального контроля и
управления.
=
4+
,
(5.17)
где
–
число рабочих мест индексации телеграмм.
Рабочие на этих местах дополняют
телеграммы приходящие в узел без индекса
отделения связи, недостающим индексом.
рассчитывается по формуле:
,
(5.18)
где Спер – норматив по обработке переданных телеграмм;
Кнеин – коэффициент неиндексированной нагрузки.
Nсфку= 4+2=6
Выбираем ВТГА-16. Тогда:
Необходимое количество контроллеров ВКТТ определяется как:
, (5.19)
где
– количество
каналов ТЧ.
Необходимое количество каналов ТЧ определяется:
,
(5.20)
где NРУС – количество каналов, которые подключаются к РУС;
NЦКС,УК – каналы, которые ушли в магистральном направлении.
NЦКС1,УК1=
7+7=14
<24, нужен 1 КТЧ
NЦКС1,УК1=
8+7=15
<24, нужен 1 КТЧ
NЦКС1,УК1=
5+4=9
<24, нужен 1 КТЧ
NЦКС,УК=3
23
Выбираем ВКТТ-8. Тогда:
Для данного узла необходимо 4 ВТГА-16 и 8 ВКТТ-8. Так как суммарное количество ВТГА-16 и ВКТТ-8 равно 7, то можно выбрать напольный вариант исполнения ТКС, который монтируется в шкафу с одним основным и одним резервным БКТК.

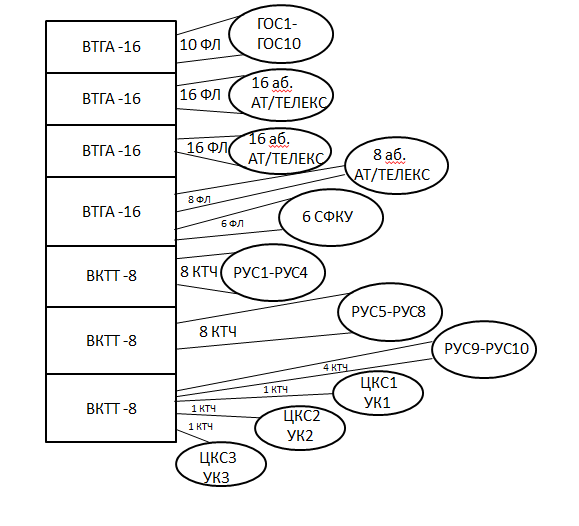

Рисунок 5. 1 - Схема
организации связи на телеграфном узле
связи с использованием ТКС «Вектор
2000»
