5. 1 Расчет потоков телеграфного узла

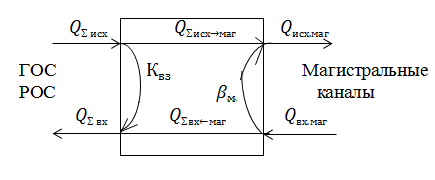

Рисунок 5.1 – Схема потоков телеграфного узла
Находим исходящий и входящий обмены от оконечных пунктов
, (5.1)
(5.2)
где N – количество оконечных пунктов;
Qисх(Qвхi) – исходящий ( входящий ) обмен i-го оконечного
пункта.
=2*244+3*258+4*296+225+2*323+3*371+3*395+2*432=6479
(тел/сут)
=2*216+3*231+4*210+2*342+3*364+3*413+2*457=
6290 (тел/сут)
Находим обмен от оконечных пунктов, поступающий на магистральные каналы.
,
(5.3)
где Квз – коэффициент внутризонового обмена.
Qисхмаг =6479*(1 - 0,21) = 5119 (тел/сут).
Рассчитываем обмен от магистральных связей, поступающий на ОП.
(5.4)
(тел/сут)
17
Найдем обмен от узла связи, поступающий на магистральные связи.
(5.5)
где м – коэффициент магистрального транзита;
Qвх.маг – входящий обмен, который поступает с магистральных связей на телеграфный узел.
(5.6)
(телеграмм/сутки).
Qисх.маг = 5119 +6403*0,23 = 6592 (телеграмм/сутки).
5. 2 Расчет каналов к оконечным пунктам сети общего пользования
(5.7)
где
-
расчетный суточный обмен, исходящий от
i-го
ОП;
Спер – норматив по передаче телеграмм, Спер = 75 (тлг/час);
- коэффициент концентрации нагрузки в
ЧНН,
=0,19.
Найдем расчетный суточный обмен.
,
(5.8)
где
-
заданный исходящий суточный обмен от
i-го
ОП;
Нс – надбавочный коэффициент, предназначенный для приведения суточной нагрузки к нагрузке наиболее нагруженных суток недели;
Нм – надбавочный коэффициент, предназначен для приведения месячной нагрузки, к нагрузке наиболее нагруженного месяца года;
КСпр – коэффициент, учитывающий надбавку к нагрузке за счет передачи по сети запросов и справок.
18
Число входящих линий рассчитывается:
,
(5.9)
где
-
расчетный суточный обмен, входящий в
i-й
ОП;
t – время затрачиваемое на передачу одной телеграммы из телеграфного узла в ОП, t=45 сек. ;
- коэффициент использования каналов в ЧНН, =0,7.
(5.10)
Необходимое число
линий к ОП определяется как max{
}.
Результаты расчета заносим в таблицу 5.1.
19
Таблица 5.1 - Расчет числа каналов к ОП.
№ п/п |
Наименование ОП |
Заданный суточный обмен |
Расчетный суточный обмен |
Рассчитанное число каналов |
Необходимое число каналов |
||||
исх |
вх |
исх |
вх |
исх |
вх |
||||
1 |
ГОС1 |
244 |
216 |
408,56 |
361,67 |
0,545 |
0,646 |
1 |
|
2 |
ГОС2 |
244 |
216 |
408,56 |
361,67 |
0,545 |
0,646 |
1 |
|
3 |
ГОС3 |
258 |
231 |
432 |
386,79 |
0,576 |
0,691 |
1 |
|
4 |
ГОС4 |
258 |
231 |
432 |
386,79 |
0,576 |
0,691 |
1 |
|
5 |
ГОС5 |
258 |
231 |
432 |
386,79 |
0,576 |
0,691 |
1 |
|
6 |
ГОС6 |
296 |
309 |
495,63 |
517,39 |
0,661 |
0,924 |
1 |
|
7 |
ГОС7 |
296 |
309 |
495,63 |
517,39 |
0,661 |
0,924 |
1 |
|
8 |
ГОС8 |
296 |
309 |
495,63 |
517,39 |
0,661 |
0,924 |
1 |
|
9 |
ГОС9 |
296 |
309 |
495,63 |
517,39 |
0,661 |
0,924 |
1 |
|
10 |
ГОС10 |
225 |
- |
376,75 |
- |
0,502 |
- |
1 |
|
11 |
РУС1 |
323 |
342 |
540,84 |
572,65 |
0,721 |
1,023 |
2 |
|
12 |
РУС2 |
323 |
342 |
540,84 |
572,65 |
0,721 |
1,023 |
2 |
|
13 |
РУС3 |
371 |
364 |
621,21 |
609,49 |
0,828 |
1,088 |
2 |
|
14 |
РУС4 |
371 |
364 |
621,21 |
609,49 |
0,828 |
1,088 |
2 |
|
15 |
РУС5 |
371 |
364 |
621,21 |
609,49 |
0,828 |
1,088 |
2 |
|
16 |
РУС6 |
395 |
413 |
661,39 |
691,54 |
0,882 |
1,235 |
2 |
|
17 |
РУС7 |
395 |
413 |
661,39 |
691,54 |
0,882 |
1,235 |
2 |
|
18 |
РУС8 |
395 |
413 |
661,39 |
691,54 |
0,882 |
1,235 |
2 |
|
19 |
РУС9 |
432 |
457 |
723,35 |
765,21 |
0,965 |
1,367 |
2 |
|
20 |
РУС10 |
432 |
457 |
723,35 |
765,21 |
0,965 |
1,367 |
2 |
|
