1 Введение

Основой электросвязи Российской Федерации является Взаимоувязанная сеть связи (ВСС), обеспечивающая предоставление пользователям услуг электросвязи на всей территории страны. Взаимоувязанная сеть связи - это комплекс технологически сопряжённых сетей электросвязи общего пользования и ведомственных сетей с общим централизованным управлением, независимо от ведомственной принадлежности и форм собственности. В структуры ВСС РФ традиционно входят следующие системы общего пользования:

- телефонная связь;

- телеграфная связь;

- факсимильная связь;

- передача газетных полос;

- передача данных;

- распространение программ звукового вещания;

- распространение программ телевизионного вещания.

В процессе развития возможны интеграция и образование новых различных служб, в результате чего перечень систем ВСС РФ может существенно измениться. В настоящее время важное место в ВСС занимают

системы документальной электросвязи (СДЭС), которые включают в себя системы телеграфной связи, службы передачи данных и телематические службы

Телеграфная сеть общего пользования предоставляет населению и предприятиям комплекс услуг по приёму, передаче и доставке адресатам сообщений, поступающих в отделение связи. При поступлении заявки на передачу телеграммы оператор отделения связи по каналам телеграфной связи передает сообщение другому отделению связи, наиболее близко расположенному к адресату. После приёма телеграфного сообщения другим отделением связи телеграмма передаётся адресату службой доставки почты. Возможность передачи телеграфных сообщений за рубеж обеспечивает служба ТЕЛЕКС.

3

2 Телеграфные сети

2. 1 Телеграфные сети общего пользования

Телеграфная связь обеспечивает документальность и точность сообщений при большей скорости их передачи по сравнению с почтовой связью (обеспечивающей документальность, но значительно уступающей в скорости передачи сообщений).

В систему телеграфной связи входят телеграфная сеть общего пользования (ТгОП) и телеграфная сеть ограниченного пользования, в состав которых включены сети телеграфной связи и сети абонентского телеграфирования (рисунок 2.1).

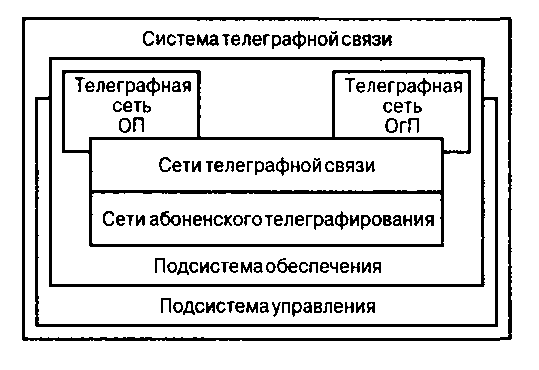

Рисунок 2.1 - Структура системы телеграфной связи РФ

Сеть телеграфной связи общего пользования единой системы электросвязи (ЕСЭ) России предназначена для обеспечения потребности народного хозяйства и населения в обмене телеграфной информацией в форме текста, изображения (фото, чертеж), различных видов дискретной информации посредством электрических сигналов по проводам или радио. В зависимости от размеров охватываемой территории сеть ТгОП подразделяется :

- на магистральную телеграфную сеть, предназначенную для организации связи Москвы с республиканскими и областными (краевыми) центрами и последних – между собой;

- зоновые телеграфные сети, соединяющие областные центры со своими районными центрами и последние – между собой;

4

4

- местные сети, соединяющие сельские отделения связи со своими районными узлами, а также городские сети, соединяющие телеграфные городские отделения связи со своим центральным телеграфом.

Таким образом, ТгОП – это совокупность узлов и пунктов связи, соединенных между собой каналами телеграфной связи (рисунок 2.1).

Основу сети телеграфной связи составляют составные узлы , зоновые , местные , оконечные пункты (ОП), а также каналы, соединяющие их между собой и с оконечными пунктами.

Узлы соединяются друг с другом в основном по принципу каждый с каждым по разным, как правило, линиям передачи первичной сети ЕСЭ России (рисунок 2.2).

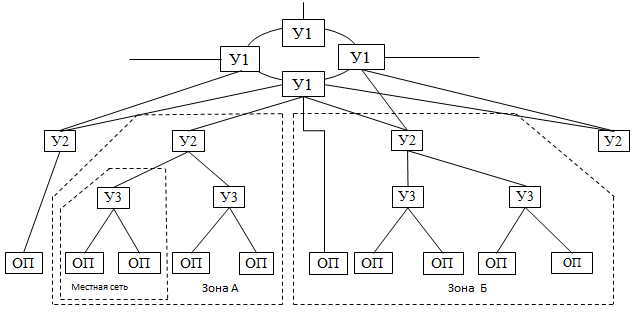

Рисунок 2.2 – Схема организации вторичной сети телеграфной связи

Узлы (зоновые узлы) размещаются в местах сосредоточения большего числа потребителей и предназначены для обработки местной исходящей, входящей и транзитной нагрузки.

Узлы (местные узлы) размещаются в районных центрах и городах областного подчинения. Назначение их такое же, что и у зоновых узлов.

Оконечные пункты (отделения связи) предназначены для непосредственного приема информации от отправителей и доставки ее адресатам. Они соединены телеграфными каналами с местными и зоновыми узлами и включают оконечное телеграфное оборудование.

Узлы являются главными узлами выделенных зон на территории страны и предназначены для обработки основной доли транзитной нагрузки, а также исходящей и входящей нагрузок ОП своей зоны. При определении нагрузки в качестве показателей приняты:

- телеграмма, которая применяется на таких участках узлов, где ее длина не имеет значения, - на сортировке, доставке, контроле;

- слово телеграммы, которое используется при определении производительности телеграфистов;

5

- среднее число телеграфных знаков для передачи слова телеграммы.

Последний показатель используется при расчете пропускной способности телеграфного аппарата или узла. Для телеграфного аппарата необходимо определять нагрузку по числу знаков в телеграмме и по средней длине телеграммы, а при расчете оборудования телеграфного узла следует учитывать неравномерность и колебание нагрузки. Неравномерность определяется сезонным колебанием по месяцам, дням недели и часам суток. Применяются следующие коэффициенты неравномерности = 1,1…1,2; = 1,05…1,2.

Неравномерность по часам суток определяется коэффициентом концентрации . Для магистральной связи в час наивысшей нагрузки (ЧНН) необходимо применять поправочный коэффициент = 0,08…0,1.

Таким образом, телеграфную нагрузку узла можно определить по формуле

= (2.1)

В основу построения ТгОП положен принцип территориального деления, учитывающий административное деление территории, а также технико-экономические показатели.

Наиболее эффективным является радиально-узловой принцип построения сети, на основе которого сеть ТгОП делится на телеграфные территории и зоны, границы которых, как правило, совпадают с административными границами республик, краев и областей. Этот принцип обеспечивает не только требуемую скорость передачи, устойчивость и надежность передачи телеграфных сообщений, но и отвечает требованиям экономичности сети, т.е. затраты на строительство и эксплуатацию являются наименьшими по сравнению с затратами при реализации других принципов построения сети.

На каждой телеграфной территории организуются узлы телеграфной связи , , и пучки телеграфных каналов, связывающих их между собой и с оконечными пунктами. На рис 1.2 видно, что источником информации является оконечный пункт (городское отделение связи, районный узел, аппарат абонента). Телеграфное сообщение от ОП попадает на зоновый узел либо непосредственно, либо через местный узел . Узлы устанавливаются во всех центрах телеграфной нагрузки – областных, краевых, республиканских и обеспечивают распределение информации в пределах территории, на которой они действуют. Для выхода на другие области (края) соединяются, как правило, с двумя главными узлами . Для отдельных ОП допускается выход непосредственно на . Связь между телеграфными территориями (главными узлами ) организуется по принципу каждый с каждым, а внутри телеграфной территории – по радиально-узловому принципу. [1]
