7.1. Теплообмен газов со стенками цилиндра
Общий сложный процесс передачи тепла в цилиндре можно условно разделить на три последовательно протекающие фазы: теплоотдачу от горячих газов к стенке, теплопроводность через стенку и теплоотдачу от стенок охлаждающей среде.
Теплоотдача от газов к стенке происходит конвекцией и излучением. Используя законы Ньютона и Стефана-Больцмана, находим
,
(109)
где C – коэффициент лучеиспускания;
αг – коэффициент теплоотдачи от газов к стенке цилиндра;
τ – продолжительность времени теплообмена;
Тг, Т1 – температуры газов и стенки соответственно.
Доля тепла, передаваемая излучением, составляет 1218 %, но ею часто в ориентировочных расчетах пренебрегают.
Количество теплоты, передаваемой при установившемся тепловом потоке через плоскую стенку, можно определить из закона Фурье:
,
(110)
где - коэффициент теплопроводности материала стенки.
Теплоотдача от стенки к воде:
,
(111)
где αв - коэффициент теплоотдачи от стенки к воде;
Тв – температура охлаждающей воды.
При нормальной
работе с постоянной нагрузкой тепловые
потоки равны
.
Можно считать
,
тогда:
;
;
.
(112)
Суммируем эти уравнения:
;
.
(113)
Температуры на разных сторонах стенки цилиндра Т1и Т2 можно определить следующим образом: суммируем 2 последних уравнения из уравнений (112)
;
.
(114)
Термическое
сопротивление теплопередаче от внутренней
поверхности к воде обозначим
,
(115)
и подставив уравнение (114) в первое уравнение из уравнений (112) получим:
;
отсюда
.
(116)
Мгновенную температуру наружной поверхности Т2 можно определить, зная Т1 и Q.
.
(117)
В установившихся режимах температурные колебания на поверхности стенки незначительны, ими в расчетах пренебрегают, используя средние значения температур:
;
(118)
.
(119)
и
- определяют планиметрированием площадей
под кривыми:
и
,
(120)
(121)

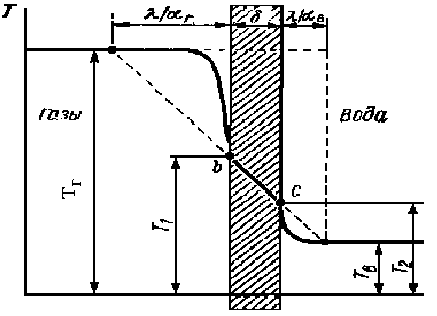

Температуру Т1 и Т2 можно найти также графически при известных Тг и Тв. Строим в любом масштабе стенку толщиной δ (рис. 41).
Рис. 41. Схема теплопередачи через плоскую стенку
В этом же масштабе
отложим в одну сторону значения
а в другую -
.
Из крайних точек по вертикали в
произвольном масштабе отложим Тг
и Тв и соединим их прямой.
Мгновенные значения
температуры Тг можно найти из
уравнения
,
где
и
определяют из индикаторной диаграммы
–
на линии сжатия,
-
на линии сгорания и расширения.
– коэффициент молекулярного изменения.
Так как
,
температуру можно определить графически
по индикаторной диаграмме (рис. 42).
Рис. 42. Построение диаграммы температуры газа в цилиндре.
На чертеже определяют масштаб температуры так, чтобы Тс совпала с Рс , а объем Vc – с произведением GR (это определяет масштаб оси V). Из произвольной точки m опускаем перпендикуляр на вертикаль Vc = GR и горизонтальную ось V. Из центра координат проводим луч через точку n до пересчения со вторым перпендикуляром.
