Системы для передачи дискретных сообщений
Структурная схема системы передачи дискретных сообщений:
К сетям передачи дискретных сообщений относят: телеграфные и факсимильные сети, мети передачи данных.
Телеграфная сеть состоит из сети общего пользования (по ней передаются телеграммы принятые в узлах связи), сети абонентского телеграфирования (по которой передаются телеграммы между оконечными абонентскими устройствами) и сети международного абонентского телеграфирования (в России – «Телекс»), сеть некоммутируемых (арендованных) каналов.
Факсимильная сеть – сеть для передачи неподвижных графических сообщений по каналам связи.
К факсимильным сетям относят:
телефакс – служба факсимильной связи для передачи неподвижных изображений по телефонной сети общего пользования, когда абонентские установки находятся непосредственно у абонентов.
бюрофакс – для передачи неподвижных изображений по сетям общего пользования с использованием мест общего доступа (например почтовых отделений).
комфакс – для передачи неподвижных изображений с их промежуточным хранением на факс-сервере.
датафакс – для передачи неподвижных сообщений по сетям радиорелейной связи.

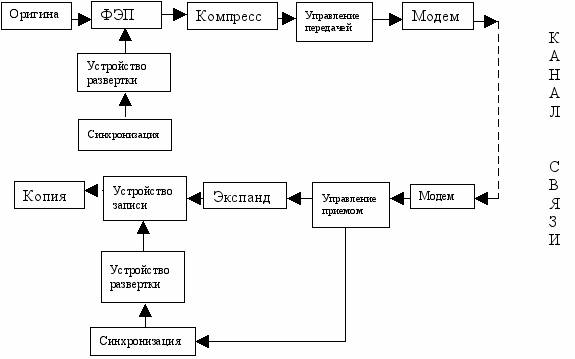

Общая схема передачи факсимильных сообщений:
Сеть передачи данных – сеть предназначенная для передачи данных для обработки в ЭВМ или уже обработанных в ЭВМ.
Сети передачи данных классифицируются по нескольким признакам:
по территориальным – локальные, региональные, глобальные.
по среде передачи данных – металлические кабеля (витая пара, коаксиальный кабель), оптоволоконные кабеля, радиоэфир, инфокрасные сети.
по типу использованных каналов – наложенные сети (используются телефонные сети), сети передачи данных, телеграфные линии, сети радиорелейных систем связи, каналы спутниковой связи.
по пропускной способности – низкоскоростные, среднескоростные, высокоскоростные.
по соотношению узлов в сети – одноранговые сети (каждая рабочая станция может быть и клиентом и сервером), распределенная сеть (сервер обеспечивает работу сети, но не управляет ею), централизованная (сервер управляет доступом клиентов к ресурсам сети).
Для согласования работы систем передачи используют модель открытых информационных систем (open informatics systems, OSI).
Сети передачи данных могут строится с использованием различных топологий («кольцо», «каждый с каждым», «дерево», узловая, радиально-узловая, линейная и т.д.).
Специальные системы электросвязи
К специальным системам электросвязи относятся системы телеметрии (телеизмерений), телесигнализации, телеуправления, радиолокации, радионавигации и т.д.
Системы телеметрии предназначены для изменения параметров, характеризующих различные процессы, происходящие во вредных средах, в недоступных местах или на удаленных объектах, передачи сообщений о результатах измерений, приема, накопления, обработки и выдачи данных для использования.
Передатчики систем телеметрии – автоматические датчики, способные измерять и преобразовывать параметр в электрический сигнал. Сигналы передаются по типовым проводным и радиоканалам связи. Системы телеметрии приспособлены для односторонней передачи информации от датчика в пункт сбора и обработки данных.
Системы телесигнализации и телеуправления предназначены для передачи специальных сообщений – приказов на отдаленные или недоступные объекты из центра управления. Сообщения этих систем имеют дискретный характер и как правило преобразуются в цифровые коды.
Системы телеметрии, телесигнализации и телеуправления часто работают взаимосвязано образуя комплексы АСУ (автоматизированных систем управления).
Радиолокация предназначена для обнаружения, определения координат, скорости, свойств и характеристик различных объектов с помощью радиоволн. В основном применяется в авиации, морском деле, космонавтике.
Радиолокации основана на приеме отраженных от наблюдаемых объектов радиоволн, излучаемых передатчиком. Излучение и прием радиоволн производится остронаправленной антенной.
Радионавигация применяется для определения объектами своего местоположения на поверхности Земли или в космосе. Система состоит из нескольких стационарных и постоянно работающих радиопередающих станций с известными координатами расположения (радиомаяки) относительно которых и рассчитывается положение объекта.
