2.2.4 Соединение и оконцевание проводов и кабелей

При монтаже, сборке, ремонте электроустановок и электрических аппаратов и машин жилы кабелей и проводов связывают между собой, производят ответвления, а также присоединяют к зажимам всякого рода электрических устройств. Высокую механическую прочность и малое электрическое сопротивление должно иметь место соединения проводников. Надлежавшее значение контакта его электрического сопротивления не должно превышать сопротивления целого проводника более чем в 1,2 раза. Различают контактные соединения разборные и неразборные.

При помощи винтов, болтов и т.п. выполняют разборные соединения, а пайкой сваркой или опрессованием выполняют неразборные соединения. Отчего неразборные контакты возможно разъединить, только лишь разрушив контактирующие поверхности. Предварительно очищены от изоляции должны быть жилы кабелей и проводов присоединяемые к зажимам или соединяемые между собой. В таких целях используют электромонтажные клещи. Отвечающей высокой производительностью в специализированных мастерских, а также в заводских условиях, концы проводов зачищают на станке.

Если производят небольшую серию единичного изделия, то зачищают на станке только один конец провода, а второй – непосредственно на месте монтажа. На месте монтажа провода зачищают, как правило, кусачками - это приспособление, напоминающее по устройству острогубцы, но в отличие от них имеют двойные губки: одни из которых острые, в виде полуокружностей прорезают изоляцию до жилы при нажатии на рукоятки, а вторые предназначаются для сжатия и снятия отрезанной части изоляции. Если же нет такого приспособления, то изоляцию снимают в порядке исключения при помощи монтерского ножа. Уже долгое время применяют соединение жил опрессованием, но и на данный момент оно также остается прогрессивным способом, от того, что хорошо позволяет получить отличный электрический контакт и относительно легко поддается механизации. При соединении жил опрессованием используют металлические гильзы и пресс-клещи. Внутрь очищенной гильзы вводят стык – зачищенные концы соединяемых проводов, и обжимают его пресс-клещами.

Многооперационные клещи используют при снятии изоляции и соединения жил опрессованием. Помимо пресс-клещей, используют также другие приспособления и инструменты, которые значительно облегчают рабочему труд и дают возможность повысить производительность труда по отношению с соединением кабелей и проводов механической пайкой и скруткой.

При соединении жил проводов площадью сечения от 16 до 200 мм² применяют ручной механический пресс. К нему прилагается набор инструментов – матриц и пуансонов. При опрессовании наконечников площадью сечения до 25 мм² и гильз площадью сечения до 10 мм² используют монтажные гидравлические клещи. В соединении кабелей и проводов, применяемых в сооружении воздушных и кабельных линий электропередачи, используют ещё более мощные гидравлические прессы с электроприводом, пороховые прессы и прочие различные средства механизации труда.

Оконцевание жил осуществляют разнообразными способами: или закрепляют наконечник на конце жилы, или концу жилы придают форму кольца. Наконечник крепят на многопроволочные жилы площадью сечения более 2,5 мм² и однопроволочные – более 10 мм². Наконечник подбирается однородный по материалу с жилой.

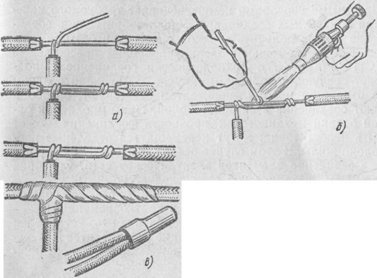

Рисунок 1. На этом рисунке изображено соединение и оконцевание проводов и кабелей.

От качественного соединения жил проводов и кабелей во многом зависит надежность работы электроустановки. Наиболее сложно соединение алюминиевых жил проводов и кабелей. Дело в том, что алюминий, являясь хорошим проводником, обладает рядом неблагоприятных свойств, с которыми необходимо считаться при выполнении контактных соединений.

К ним относятся: быстрое образование на воздухе пленки окиси, температура плавления которой составляет около 200 °С (температура плавления самого алюминия примерно 650°С); ползучесть под давлением; отрицательный потенциал по отношению к меди и стали; высокая теплоемкость.
