1. Задание на выполнение курсового проекта.
2. Определение размеров и расчет крепления несущего настила стр. 2
3. Компоновка балочной клетки стр. 3
4. Расчет главной балки стр. 7
5. Расчет изменения сечения главной балки по длине стр. 10
6. Проверка прочности, прогибов и общей устойчивости сварной балки стр. 12
7. Проверка местной устойчивости сжатых элементов сварной балки стр. 14
8. Расчёт поясных сварных швов сварной балки стр. 16
9. Расчет опорных ребер стр. 17
10. Расчет сплошной колонны стр. 18
11. Расчет базы сплошной колонны стр. 20
12. Расчет оголовка колонны стр. 23
13. Список литературы стр. 24
Определение размеров и расчет крепления несущего настила.
Определяем размеры и рассчитываем прикрепление несущего настила из стали Вст3кп2.
n=1.2 -коэффицент перегрузки
γ=1 -коэффицент условий работы
-предельный
прогиб настила
Определяем размеры настила по формуле:
По графику соотношение l/t=130. Принимаем tн = 9 мм. l = 130 ∙ 0.9=117 см
Определяем силу растягивающую настил:
Расчетная толщина углового шва, прикрепляющего настил к балкам:
Принимаем
= 4 мм.
Компоновка балочной клетки.

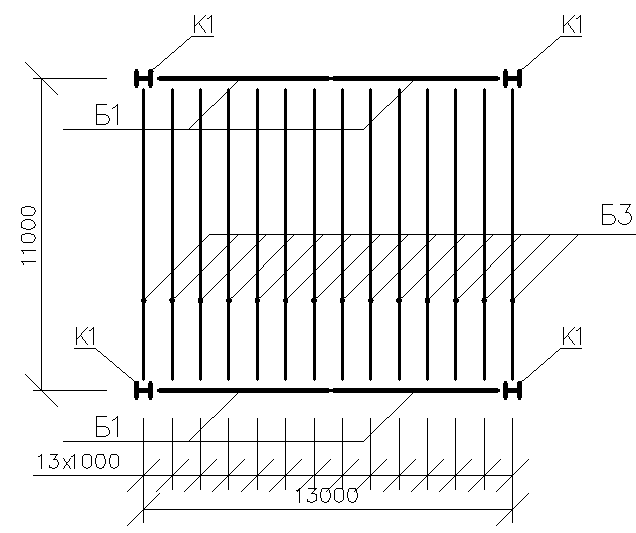

Первый вариант. Нормальная компоновка.
Определяем вес настила, зная что 1 кв.м стального листа весит 78.5 кг:
Определяем нормативную нагрузку на БН:
Расчетная нагрузка
на БН (
:
Определяем расчетный изгибающий момент:
Определяем требуемый момент сопротивления:
По СНиП ІІ-23-81*:
=
=1,1
По сортаменту металлопроката по ГОСТ 8239-72 подбираем двутавр:
№50;
;
;
;
.
Проверяем прогиб балки:
3,94 <
(1/250) l
= 4,4
Принятое сечение балки удовлетворяет условиям прочности и прогиба.
Определяем расход металла на 1 м2 перекрытия:
Второй вариант. Усложненная компоновка.
Определяем нормативную нагрузку на БН:
Расчетная нагрузка
на БН (
:
Определяем расчетный изгибающий момент:
По сортаменту металлопроката по ГОСТ 8239-72 подбираем двутавр:
№14;
;
;
;
Проверяем прогиб балки:
0,86 <
(1/250)l
= 1,04
Принятое сечение балки удовлетворяет условиям прочности и прогиба.
Определяем нормативную нагрузку на ВБ:
Определяем расчетную нагрузку на ВБ:
Определяем расчетный изгибающий момент:
По сортаменту металлопроката по ГОСТ 8239-72 подбираем двутавр: №70
;
;
;
;
Проверяем прогиб балки:
0,3< (1/250)l
= 4,4
Определяем расход металла на 1 м2 перекрытия:
По меньшему расходу материала выбираем усложненный вариант компоновки балочной клетки.
