65. Очистка от всплывающих примесей. Напорные фильтры.

Напорные фильтры представляют собой стальные вертикальные или горизонтальные резервуары, загруженные кварцевым песком слоем 1 м и работающие под давлением 0,6 МПа (рис.1). Скорость фильтрации 5 – 12 м/ч.

Более эффективно работают многослойные фильтры. Грязеемкость многослойных фильтров в 2 – 3 раза больше, чем однослойных. Конструкция двухслойного фильтра показана на рис. 2.

Фильтры с плавающей загрузкой из полистирола могут быть однослойными и двухслойными (рис. 5), а также встроенными в первичные или вторичные отстойники (рис.6). Скорость фильтрации в таких фильтрах 0,6 – 2 м/ч. Для регенерации зернистых фильтрующих материалов проводится интенсивная водовоздушная промывка.

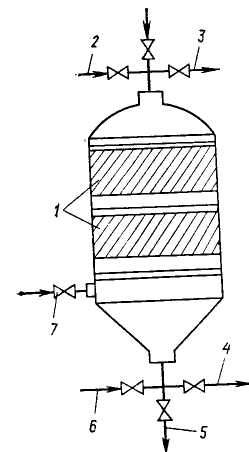

Рис. 5. Напорный двухъярусный фильтр с плавающей загрузкой:

1 – плавающая загрузка; 2 – подача промывной воды; 3 – отвод очищенной воды; 4 – выпуск промывной воды; 5 – выпуск шлама; 6 – подача сжатого воздуха; 7 – подача сточной воды

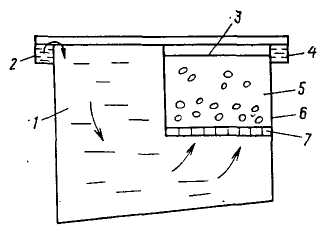

Рис.6. Фильтр с плавающей загрузкой, встроенный в отстойник:

1 – зона отстаивания; 2 – лоток для подачи сточной воды; 3 – решетка; 4 – лоток для отвода воды; 5, 6 – плавающая загрузка; 7 – дырчатое дно фильтра

Процесс фильтрования зависит от многих технологических параметров, и в первую очередь от свойств зернистого слоя, свойств фильтрационной среды и примесей, от гидродинамического режима фильтрования.

Важнейшими характеристиками пористой среды являются порозность и удельная поверхность.

66. Очистка от всплывающих примесей. Многослойные фильтры.

Загрузка фильтров может быть однослойной и многослойной. Многослойные фильтры загружают однородным материалом с разной крупностью частиц либо разнородными материалами

Более эффективно работают многослойные фильтры. Грязеемкость многослойных фильтров в 2 – 3 раза больше, чем однослойных.

Работа многослойного фильтра основана на фильтрации загрязнителей на поверхности пористых материалов различной структуры, размеров и механизмов взаимодействия с содержащимися в исходной воде загрязнителями. Фильтр состоит из 4 - 8 различных слоев фильтрующей массы и является эффективным средством очистки при небольшой себестоимости и минимальных трудозатратах. Ориентировочное суммарное время регенерационной промывки многослойного фильтра составляет не более одного часа в неделю.

67. Очистка от всплывающих примесей. Фильтры «Полимер».

Для очистки сточных вод от нефтепродуктов разработаны фильтры «Полимер» с пенополиуретановой загрузкой (рис. 7). Материал обладает высокой пористостью, механической и химической прочностью и большой поглотительной способностью. Направление движения воды в фильтре – сверху вниз. Регенерация фильтрующего материала достигается механическим отжимом из него уловленных нефтепродуктов

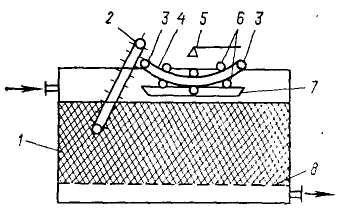

Рис. 7. Пенополиуретановый фильтр: 1 – слой пенополиуретана;

2 – элеватор; 3 – направляющие ролики; 4 – лента; 5 – ороситель; 6 – отжимные ролики; 7 – емкость; 8 – решетка
