60. Очистка от всплывающих примесей. Нефтеловушки (горизонтальные, многоярусные (тонкослойные), радиальные).

Производственные сточные воды, содержащие примеси с плотностью меньше плотности воды (всплывающие примеси) – нефть, смолы, масло, жиры и другие им подобные – очищают также отстаиванием в нефтеловушках, смоло- и маслоуловителях.

Нефтеловушки сооружают трех типов: горизонтальные, многоярусные и радиальные. Они предназначены для удаления нефти и твердых примесей из сточных вод. Горизонтальные ловушки представляют собой отстойник, разделенный вертикальными стенками на секции. Сточная вода поступает в каждую секцию. Всплывающая нефть скребковым механизмом передвигается к щелевым поворотным трубам и отводится из нефтеловушек. Осадок твердых частиц сгребается в приямок, из которого удаляется гидроэлеватором.

Типовые нефтеловушки имеют диаметр 24 и 30 м. Материал – сборный железобетон.

Многоярусные (тонкослойные) нефтеловушки имеют меньшие габариты и более экономичны (рис. 6.22), чем горизонтальные.

Общая длина нефтеловушки на 5-6 м больше длины полочного пространства. Потери напора 0,5 – 0,6 м.

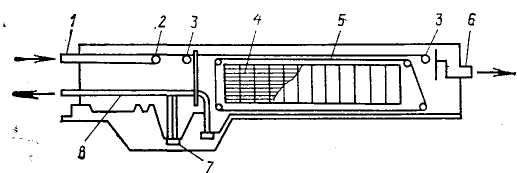

Рис. 14. Многоярусная нефтеловушка:

1 – подвод воды; 2 – водораспределительная труба; 3 – нефтесборные трубы; 4 – полочный блок; 5 – скребковый транспортер; 6 – отвод воды; 7 – гидроэлеватор; 8 – отвод осадка

Радиальные нефтеловушки. Удаление нефтепродуктов и осадка из таких нефтеловушек полностью механизировано. Сточная вода подается по трубопроводу, расположенному под днищем нефтеловушки. Внутри нефтеловушки трубопровод заканчивается раструбом. Нефтепродукты удаляются через нефтесборные трубы.

61. Гидроциклоны. Напорные и открытые. Факторы, влияющие на эффективность очистки в гидроциклонах.

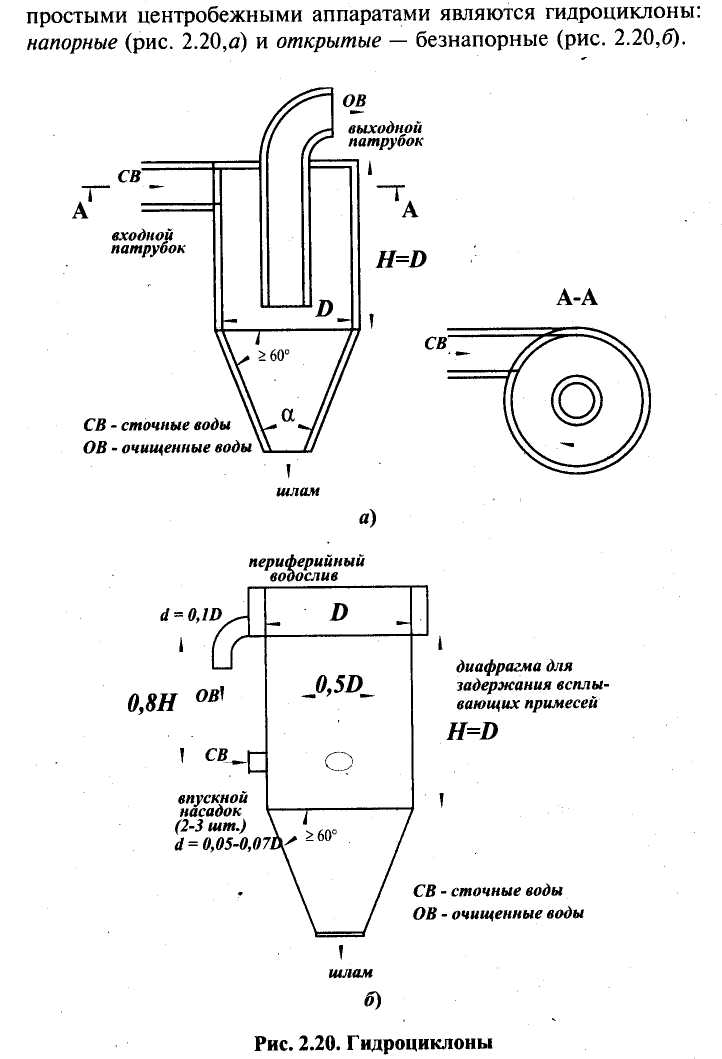

Гидроциклоны подразделяют на напорные и открытые.

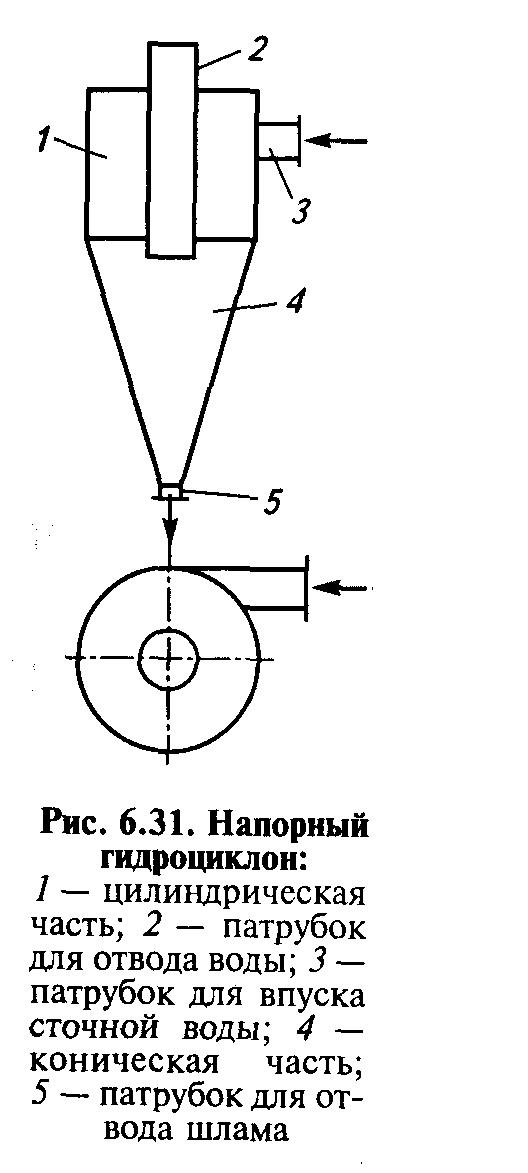

При очистке воды напорные гидроциклоны используются для предварительного осветления мутных речных вод, а также в оборотных системах водоснабжения.

Открытые гидроциклоны используются в качестве классификаторов, песколовок на городских станциях аэрации, а также вместо отстойников. В последнем случае эти циклоны применяются при очистке вод прокатных производств от окалины и масел для задержания крупных частиц взвешенных частиц. Эффективность работы гидроциклонов и выбор оптимальной конструкции аппарата и режима его работы в основном определяются седиментационными свойствами механических примесей, содержащихся в обрабатываемой воде. На эффективность гидроциклона влияет ряд факторов, которые необходимо учитывать при выборе типа аппарата, его размеров и определения оптимального режима эксплуатации. Эти факторы можно разделить на две группы. К первой относятся факторы, которые формируют гидродинамический режим аппарата и интенсивность центробежного поля в циклоне. Они зависят от конструктивных особенностей гидроциклона, размеров его основных элементов и соотношений между ними. В первую очередь имеют значение диаметр корпуса аппарата и конструкции впускных и сливных устройств. Ко второй группе относятся факторы, обусловленные свойствами осветляемой жидкости: концентрацией ГДП, их гранулометрическим составом и плотностью, которые определяют гидравлическую крупность частиц, вязкостью жидкости, а также расходом сточных вод, который необходимо обрабатывать на гидроциклонах. Напорные гидроциклоны представляют собой аппараты, состоя­щие из цилиндрической и конической частей (рис. 6.31). Сточная вода под давлением поступает по тангенциально расположенному вводу в верхнюю часть цилиндра и приобре­тает вращательное движение. Возникающие центробежные силы перемещают частицы примесей к стенкам аппарата по спиральной траектории вниз к выходному патрубку. Очищенная вода удаляется через верхний патрубок.

Открытые гидроциклоны применяют для выделения из сточных вод тяжелых примесей, характеризуемых гидравлической крупно­стью 20 мм/с и более. Часто их используют в качестве первой сту­пени в комплексе с другими аппаратами для механической очистки сточных вод. Значительным преимуществом открытых гидро­циклонов является большая удельная производительность [2— 20 м³/(м -ч)] при небольших потерях напора (не более 0,5 м). Число впускных патрубков в гидроциклоне для более равномер­ного распределения потока должно быть не менее двух. Скорость впуска воды равна 0,1—0,5 м/с.

Рис. 11.2. Открытый безнапорный гидроциклон
