58. Сооружения и аппараты для осаждения примесей из сточных вод. Песколовки (горизонтальные, тангенциальные, аэрируемые).

Эти сооружения предназначены для выделения из сточных вод тяжелых минеральных примесей (главным образом песка); обычно улавливаются частицы размером 0,2 – 0,26 мм. Сооружают песколовки из сборных железобетонных элементов стандартных размеров.

Горизонтальные песколовки – это удлиненные прямоугольные в плане сооружения с прямолинейным движением воды (рис. 2).

2.

   3

Рис. 2. Горизонтальная песколовка: 1 – водоподводящий лоток; 2 – гидроэлеватор; 3 – водоотводящий лоток

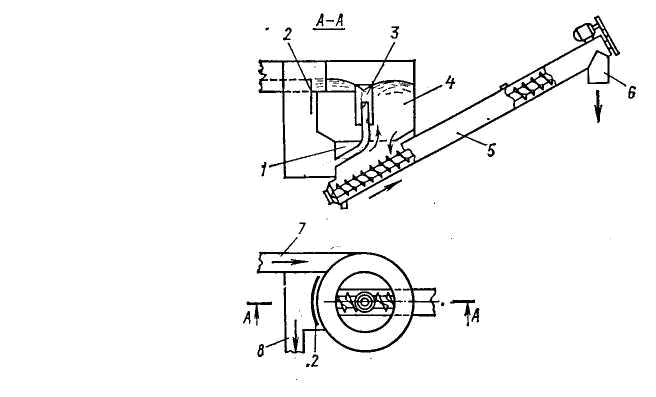

Рис. 4. Тангенциальная песколовка: 1 – осадочная часть; 2 – подвижный водослив; 3 – телескопическая труба; 4 – рабочая часть; 5 – шнек; 6 – отвод песка; 7 – подающий лоток; 8 – отводящий лоток

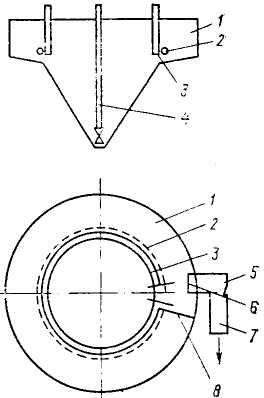

Рис. 5. Аэрируемая песколовка с круговым движением воды:

1 – аэрационная зона; 2 – аэратор; 3 – разделительная перегородка; 4 – гидроэлеватор; 5 – подводящий канал; 6 – впускное устройство; 7 – отводящий канал; 8 – перегородка

Тангенциальные песколовки (рис. 4) диаметр не более 6 м. Вода подводится по касательной. Проточная часть песколовки имеет небольшую глубину. При скорости движения воды в главном лотке 0,6 – 0,8 м/с в песколовке задерживается примерно 90% песка. Осажденный песок удаляют шнеком, гидроэлеватором или смывают водой, подаваемой через трубопровод, расположенный в песковом лотке. Глубину песколовки принимают равной половине диаметра. Аэрируемые песколовки . Эти сооружения применяют в тех случаях, когда требуется наиболее полное разделение примесей по крупности. Воздух способствует вращению воды в песколовке и тем самым повышению эффекта осаждения.

59. Сооружения и аппараты для осаждения примесей из сточных вод. Отстойники (горизонтальные, радиальные, вертикальные, тонкослойные, двухъярусные отстойники, отстойники-осветлители).

Отстойник является основным сооружением механической очистки сточных вод, используется для удаления оседающих или всплывающих грубодисперсных веществ. Различают первичные отстойники, которые устанавливают перед сооружениями биологической или физико-химической очистки, и вторичные отстойники – для выделения активного ила или биопленки. В зависимости от направления движения потока воды отстойники подразделяют на горизонтальные, вертикальные и радиальные. К отстойникам относят и осветлители, в которых одновременно с отстаиванием сточная вода фильтруется через слой взвешенного осадка, а также осветлители-перегниватели и двухъярусные отстойники, где одновременно с осветлением воды происходит уплотнение выпавшего осадка. В большинстве случаев эффективность составляет 40–60% при продолжительности отстаивания 1 – 1,5 ч; эффективность работы осветлителей достигает 70%.

Горизонтальные отстойники применяют при расходах сточных вод более 15 000 м³/сут.

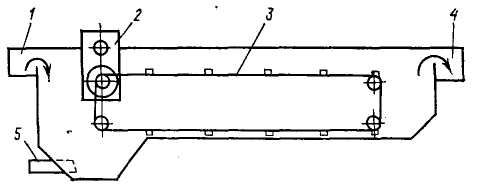

Рис. 6.. Горизонтальный отстойник: 1 – водопроводящий лоток; 2 – привод скребкового механизма; 3 – скребковый механизм; 4 – водоотводящий лоток; 5 – отвод осадка

Радиальные отстойники применяют при расходах сточных вод более 20 тыс. м³/сут. Эти отстойники по сравнению с горизонтальными имеют некоторые преимущества: простота и надежность эксплуатации, экономичность, возможность строительства сооружений большой производительности. Недостаток – наличие подвижной формы со скребками

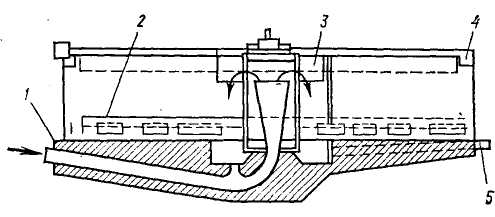

Рис. 7. Радиальный отстойник: 1 – труба для подачи воды; 2 – скребки; 3 – распределительная чаша; 4 – водослив; 5 – отвод осадка

Вертикальные отстойники применяют на станциях производительностью до 20 тыс. м³/сут. Это круглые в плане резервуары диаметром 4 – 9 м с коническим днищем. Наиболее распространены отстойники с впуском воды через центральную трубу с раструбом (рис. 9).

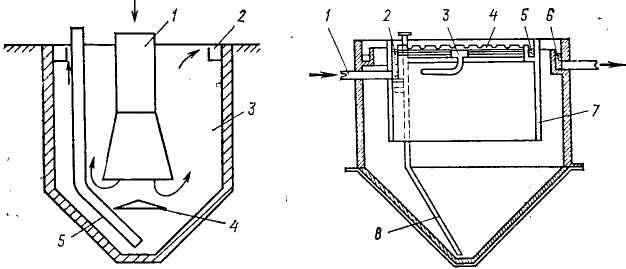

Рис.9. Вертикальный отстойник:

1 – центральная труба; 2 – водослив; 3 – отстойная часть; 4 – отражательный щит; 5 – илопровод

Тонкослойные отстойники. Для увеличения эффективности отстаи-вания используют тонкослойные отстойники. Они могут быть вертикаль-ными, радиальными или горизонтальными; состоят из водораспредели-тельной, водосборной и отстойной зон. В таких отстойниках отстойная зона делится трубчатыми или пластинчатыми элементами на ряд слоев небольшой глубины (до 150 мм). При малой глубине отстаивание протекает быстро, что позволяет уменьшить размеры отстойников.

Отстойники-осветлители применяют при повышенном содержании в сточных водах труднооседающих веществ. В результате совмещения процессов осаждения, хлопьеобразования и фильтрации сточной воды через слой взвешенного осадка эффективность очистки достигает 70%.

Рис. 13. Отстойник-осветлитель: 1 – камера флокуляции; 2 – отстойная зона; 3 – лоток для сбора осветленной воды; 4 - центральная труба; 5 – лоток для отвода плавающих веществ; 6 – трубопровод для удаления осадка
