Системы очистки от основных паро- и газообразных выбросов. Туманоуловители.
Туманоулавливание – процесс выделения из туманов (газовых потоков со взвешенными в них жидкими частицами) капель размером менее 10 мкм. Туманоуловители предназначены для очистки воздуха от туманов кислот, щелочей, масел и других жидкостей используют волокнистые фильтры. Принцип их действия основан на осаждении капель на поверхности пор с последующим отеканием жидкости по волокнам в нижнюю часть туманоуловителя. Осаждение капель жидкости происходит под действием броуновской диффузии или инерционного механизма отделения частил загрязнителя от газовой фазы на фильтроэлементах в зависимости от скорости фильтрации Wф.
В туманоуловителях широко применяются волокнистые самоочищающиеся фильтры, снаряжаемые слоями из стеклянных, синтетических и металлических волокон, а также пакеты вязаных металлических или синтетических сеток.
Отличительной особенностью волокнистых фильтров-туманоуловителей является коалесценция уловленных жидких частиц при контакте с поверхностью волокон и образование на них пленки жидкости, удаляющейся из слоя по мере накопления в виде струек или крупных капель, перемещающихся внутри слоя и с его тыльной стороны под действием силы тяжести, увлечения газовым потоком и капиллярных сил. При этом обычно не требуется никаких механических воздействий на фильтрующие слои, т.е. фильтры работают с постоянным сопротивлением в стационарном режиме саморегенерации (самоочищения).
Недостатком волокнистых фильтров является возможность их забивания при наличии в тумане значительного количества твердых частиц и при образовании нерастворимых солевых отложений (СаСО3, CaSO4, CaSO3, CaF, и др.) в процессе взаимодействия солей жесткости воды с газами (СО,, SO,, HF и др.).
Чем больше плотность упаковки слоя и меньше диаметр волокон, тем большее количество жидкости удерживается в слое и тем значительнее изменения его структуры по сравнению с сухим фильтром. Образование многочисленных пузырьков в глубине тонковолокнистого слоя и их разрыв приводят к образованию мелких капель, уносимых газовым потоком. В результате сопротивление возрастает, эффективность очистки падает, и только снижение насыщенности жидкостью слоя может привести к уменьшению выходной концентрации.
Волокнистые фильтры-туманоуловители подразделяются на::
Низкоскоростные (и < 0,2 м/с), снаряжаемые волокнами диаметром 5—20 мкм и предназначенные для улавливания субмикронных частиц за счет броуновской диффузии и эффекта зацепления; эффективность их увеличивается с уменьшением скорости фильтрации, размера частиц и диаметра волокон;
Высокоскоростные (и > 0,5 -+ 1,2 м/с) со слоем грубых волокон диаметром 20—100 мкм, служащие для выделения из газа частиц крупнее 1 мкм за счет механизма инерционного осаждения, эффективность которого возрастает с увеличением размера частиц и скорости фильтрации до определенной (критической) величины (обычно 1—2,5 м/с), при которой начинается вторичный брызгоунос уловленной жидкости из слоя в виде крупных капель.
Многоступенчатые, состоящие из 2—3-х фильтров второго и первого типов, в которых первая ступень работает при скоростях выше критической и является укрупнителем улавливаемых капель или служит разгрузителем при высоких входных концентрациях тумана.
Низкоскоростные
фильтры. Для
снаряжения низкоскоростных фильтров
оптимальной является смесь волокон с
определенным соотношением грубых и
тонких. Грубые упругие волокна
обеспечивают равномерное объемное
распределение более тонких, увеличивают
скорость вывода жидкости из слоя,
придают последнему механическую
прочность и стабильность, обеспечивая
возможность работы более тонким
волокнам по всей глубине слоя..

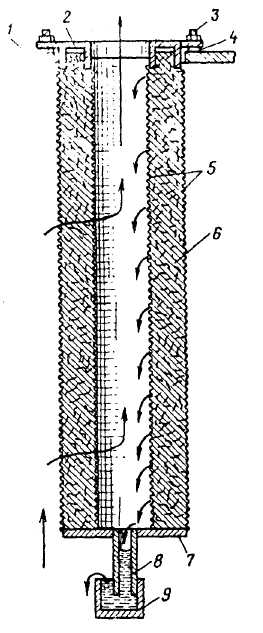

Рис. 3 Цилиндрический фильтрующий элемент:
1 — опорная трубчатая перегородка; 2 — уплотняющий патрубок-фланец; 3 — шпилька; 4 — прокладка; 5 — сетки; 6 — стекловолокнистый слой; 7 — дно; 8 — трубка гидрозатвора; 9 — стакан
Одна из возможных конструкций низкоскоростного фильтрующего элемента приведена. Элемент состоит из двух соосно расположенных цилиндрических сеток из проволоки диаметром 3,2 мм, приваренных к дну и входному патрубку-фланцу. Пространство между сетками заполнено волокном, дно элемента оборудовано трубкой, погруженной в стакан-гидрозатвор, из которого уловленная жидкость перетекает в корпус аппарата
Жидкость, осевшая на
фильтроэлементе, стекает на нижний
фланец 7 и через трубку гидрозатвора 8
и сливается из фильтра.

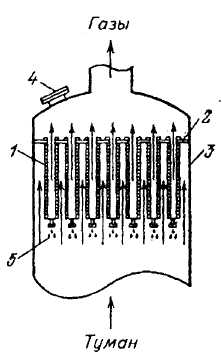

Рис. 4. Размещение фильтрующих элементов в абсорбционной сернокислотной башне:
1 — элементы; 2 — опорная решетка; 3 — корпус; 4 — монтажный люк; 5 — уловленная кислота
Высокоскоростные туманоуловители. С повышением скорости фильтрации размеры волокнистых фильтров-туманоуловителей уменьшаются, снижается и стоимость аппаратов. При этом определяющим механизмом осаждения частиц становится инерционный, эффективность проявления которого, резко растет с увеличением скорости фильтрации. Значительно уменьшить брызгоунос можно применением брызгоуловителей в конструкции туманоуловителя. Для улавливания жидких частиц размером более 5 мкм применяют брызгоуловители из пакетов сеток, где захват частиц жидкости происходит за счет эффектов касания и инерционных сил. Скорость фильтрации в брызгоуловителях не должна превышать 6 м/с. В высокоскоростных фильтрах используются полипропиленовые войлоки из волокон диаметром 75 мкм. При скорости фильтрации 1,5 — 1,7 м/с сопротивление составляет 500 Па, эффективность очистки по частицам более 3 мкм близка к 100 %.
Сеточные туманобрызгоуловители
Для очистки грубодисперсных туманов и улавливания брызг применяются каплеуловители, состоящие из пакетов вязаных металлических сеток, которые при высокой нагрузке по улавливаемой жидкости и большой скорости потока устойчиво сохраняют форму и размеры ячеек. Сетки трикотажного переплетения изготавливаются из проволок диаметром 0,2—0,3 мм, материалом для них служат легированные стали (мягкие сорта), монель-металл, сплавы на основе титана или других коррозионно-стойких металлов, а также фторопластовое и полипропиленовое моноволокно (леска). Размеры ячеек составляют от 5 до 13 мм.
Р
ис.
5 Сеточный сепаратор для аппаратов
большого диаметра:
1 – опорное кольцо из уголка 75 х 75 мм;
2 – дополнительная опора; 3 – фильтровальный материал
Осажденные на проволоке капли в виде пленки перемещаются к точкам перекрещивания проволок, где образуются крупные капли, способные под действием силы тяжести преодолеть силы поверхностного натяжения и аэродинамического сопротивления восходящего потока и упасть на нижние слои сеток навстречу потоку газов (пара). Подобная картина наблюдается до определенных значений нагрузок по газам (пару) и жидкости. При некоторой скорости движения газов (пара) жидкость заполняет большую часть свободного объема слоя насадки и часть ее захватывается проходящими газами, т.е. возникает вторичный унос. Максимально допустимой считается нагрузка, при которой не наблюдается вторичного уноса жидкости; этой нагрузке соответствует максимальная эффективность сепарации. Снижение эффективности каплеуловителей может быть вызвано высокой дисперсностью капель или плохой герметизацией пакетов в местах, прилегающих к стенкам. При использовании более тонких проволок при изготовлении сеток, а также при более высоких плотностях их упаковки эффективность каплеуловителей снижается, так как тонкие проволочки плохо удерживают капли, а малые размеры промежутков между проволочками способствуют увеличению вторичного уноса жидкости в виде мелких капель. Широкое применение сеточных каплеуловителей позволяет повысить качество получаемых продуктов, увеличить производительность аппаратов или уменьшить их габариты при проектировании, уменьшить потери ценных продуктов и предотвратить загрязнение атмосферы.
