Міністерство освіти і науки України

Національний університет водного господарства та природокористування

Кафедра гідромеліорацій

Самостійна робота

з дисципліни:

«Гідромеліоративні системи»

Виконав:

студент 5 курсу ФВГ, групи ГМ-52

Радкевич С.В.

Перевірив:

Живиця В.А.

Рівне 2010

Зміст

1. Проектування і розрахунок осушувально-зволожувальної мережі з підґрунтовим зволоженням……………………………………………………..

1.1. Проектування осушувально-зволожувальної мережі на плані……..

1.2. Техніка зволоження……………………………………………….…...

1.3. Розрахунок режиму підгрунтового зволоження……………………..

2.1. Проектування польдерної системи……………………………………...

2.2 Проектування польдерної системи на плані………………………...

2.3. Розрахунок польдерної насосної станції………………….…………

2.4. Визначаємо параметри регулюючого басейну……………………..

3 Проектування осушувальної системи з вертикальним дренажем…………

Література ………………………………………………………………….

Самостійна робота №1 Проектування та розрахунок осушувально-зволожувальної мережі з під ґрунтовим зволоженням

Вихідні дані.

1. Ґрунти – супіски.

2. Відстань між дренами Е=28м.

3. Кліматичні дані за період зволоження:

• водоспоживання ЕТ=2 мм/добу;

• опади Р=0.

4. Час зволоження t_зв.=5…7 діб.

5. Глибина закладення дренажу h_др.=1,1 м.

6. Культури – зернові.

Визначити:

1. Запроектувати ділянку осушувально-зволожувальної колекторно-дренажної мережі.

2. Розробити техніку зволоження і режим підгунтового зволоження.

3. Визначити розрахункові витрати і діаметр зволожувального колектора.

Порядок виконання:

1. Проектування осушувально-зволожувальної мережі на плані

На плані місцевості масштаб 1:2000, необхідно запроектувати 2-3 дренажних системи з осушувальними (Д_р.) і зволожувальними (Д_зв.) колекторами. Один із зволожувальних колекторів буде розрахунковим. По підвищеннях місцевостях проектуємо зволожувальний канал 1 Д_зв. Дрени і колектори проектуємо на всю площу аркуша згідно існуючих норм проектування всіх колекторів, каналів, площа дренажних систем, довжина дрен (рис 1.1).

2. Техніка зволоження

На масиві планується проводити періодичне (циклічне) підґрунтове зволоження. Воно полягає в багаторазовому штучному підйомі, а потім зниженні РГВ. Підйом РГВ здійснюється до глибини 0,4…0,6м. Він відбувається завдяки тому, що закриваються шлюзи на каналах і здійснюється подача додаткової кількості води із зволожувального каналу в колектори з колекторів в дрени, з дрен вода надходить в грунт і поступово піднімається по капілярам до кореневої системи рослин. Пониження РГВ відбувається по закінченню зволоження в результаті відкриття шлюзів.

3. Розрахунок режиму підґрунтового зволоження

Послідовність розрахунку режиму підґрунтового зволоження.

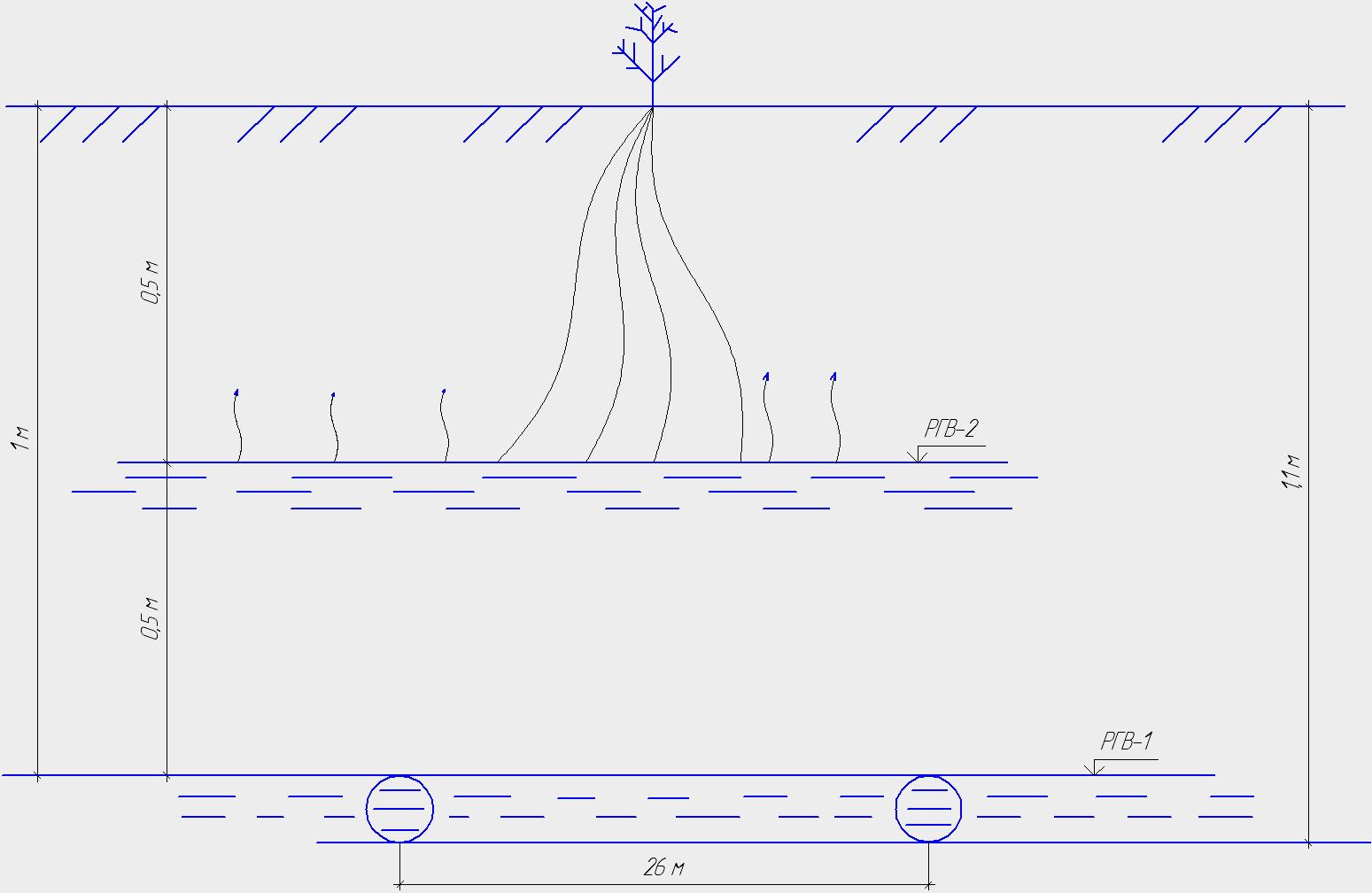

1. Визначаємо норму підґрунтового зволоження нетто виходячи з розрахункової схеми рис.1.

, м³/га (1.1)

м³/га

де ΔW_гр – це зміна запасів ґрунтових вод в шарі ґрунту h₁ при їх підйомі з РГВ1 до РГВ2.

Визначається за формулою С.Ф. Аверьянова:

, м³/га (1.2) м³/га

де h – висота підйому РГВ.

(1.3)

м

де h₁ – глибина води до зволоження.

(0,9…1.1) м.

h₂ – глибина РГВ після зволоження;

ω_пв – повна вологоємність ґрунту % від об’єму:

Для супісків 40-45%/об.

ω_врк – вологоємність розриву капілярів ґрунту:

, % (1.4)

%

ЕТ- сумарне випаровування за період зволоження, яке визначається за формулою

, м³/га (1.5)

м³/га

де ЕТ – водоспоживання на добу;

t_зв – тривалість зволоження;

, м³/га (1.6)

, м³/га

2. Визначаємо норму зволоження брутто. В процесі зволоження спостерігаються втрати води на випаровування з каналів, фільтрацію на відтік на сусідні території. Ці втрати враховує коефіцієнт втрат, який складає к_вт=1,2…1,4.

, м³/га (1.7)

м³/га

3. Встановлюємо значення гідромодуля зволоження

, л/с га (1.8)

л/с га

4. Встановлюємо розрахункові витрати і діаметр зволожувального колектору.

Витрату і діаметр зволожувального колектора визначаємо по ділянках від дрени до дрени.

Витрата в гирлі зволожувального колектору визначається за формулою:

, л/с (1.9)

де А_кол – площа, яка зволожується колектором.

, л/с (1.10)

де А_др – площа, яка зволожується дреною.

, га (1.11)

де L – довжина дрени;

Е – відстань між дренами.

5. Визначаємо транзитну витрату колектора на ділянках між дренами.

, л/с (1.12)

і_кол.=і_{пох. землі}=0,002м

При від’ємному похилі і транзитній витраті колектора так щоб транзитна витрата була максимально наближена до табличного.

6. Визначаємо фактичну швидкість води в зволожувальному колекторі за формулою

, м/с (1.13)

м/с

де Q_тр(і) – транзитна витрата на певній ділянці;

D_кол – внутрішній діаметр стандартного колектора.

7. Результати розрахунку зводимо в таблицю 1.1.
