Заключение по результатам ультразвуковой толщинометрии барокамеры

№ _____________ (присваивается номер по учёту специализированной организации)

Специалистами ___________________________________________________________________________

(наименование специализированной организации, выполняющей ТД)

В период с ___ по ____ 20__г. выполнен ультразвуковой контроль толщины следующих элементов ____________________________________________________________________

(наименование барокамеры)

зав. № ______________, рег. №_______________

дата регистрации______________

При выполнении работ использовались: ультразвуковой толщиномер___________________________________________________________

тип, марка, название и зав. № применяемой аппаратуры

дата последней поверки «___» ____ 20___г.,

Тип преобразователя __________________________________________________

зав. № ______________ дата последней поверки ___________________________

Объем контроля ______________________________________________________

Предельная чувствительность контроля S_n = _____________ мм²

Номинальная частота контроля _____________________________________ МГц

Измерения толщины проводились на ____________________________________

(элементы барокамеры, участки контроля)

Паспортная толщина элементов барокамеры:

обечайки S₀ = _____ мм;

днищ S_д = _____ мм;

патрубков S_п = _____ мм.

Результаты измерений толщины приведены в карте контроля (см. таблицу №1).

Выводы: при проведении ультразвуковой толщинометрии выявлено, что ______________________________________________________________________ (проводится сравнение номинальной и фактической толщины измеренных элементов, указывается на соответствие или несоответствие толщин)

Руководитель работ, должность		Личная подпись	Расшифровка подписи
Исполнитель (эксперт): должность		Личная подпись	Расшифровка подписи
Удостоверение № _______ от _______________ (_____ уровень квалификации)

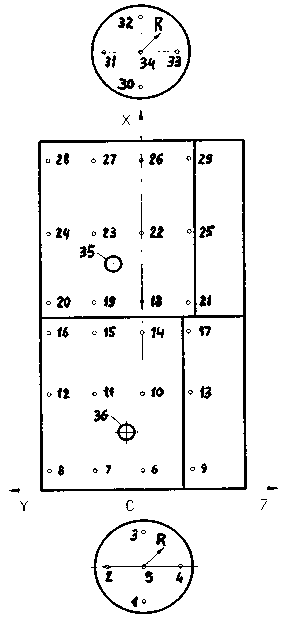

Таблица Е.1 – Пример оформления карты контроля, содержащей результаты ультразвуковой толщинометрии

Наименование барокамеры, зав. №, рег. №							Карта результатов ультразвуковой толщинометрии
							№ точки		R(X), мм		Y, мм	Z, мм	S, мм
							Крышка
							1
							2
							3
							4
							5
							Обечайки корпуса
							6
							7
							8
							9
							10
							11
							12
							13
							14
							15
							16
							17
							18
							19
							20
							21
							22
							23
							24
							25
							26
							27
							28
							29
							Днище
							30
							31
							32
							33
							34
							Патрубки
							35
							36
Контроль проводил	Ф.И.О.		№ удостов.		Подпись	Дата		Тип толщиномера, Зав. №
(Должность)								Тип преобразователя №
								Рабочая частота		МГц
								н. т. д.		Инструкция по эксплуатации

Приложение Ж

(обязательное)

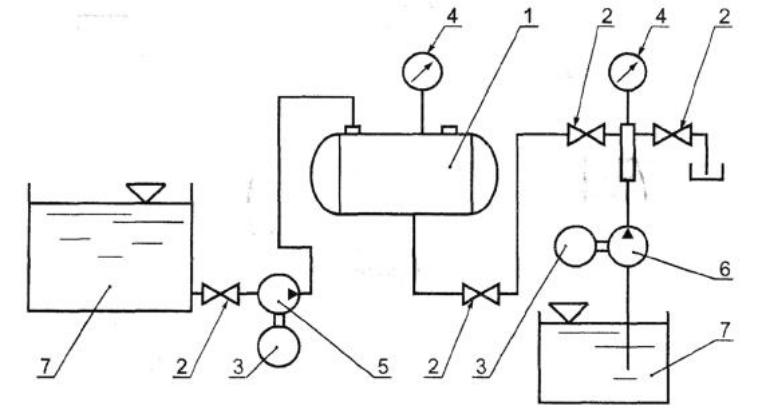

Схема стенда гидравлических испытаний (ГОСТ Р 52264)
