МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ ТА ПРОДОВОЛЬСТВА УКРАЇНИ

СУМСЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ

Факультет агротехнологій та природокористування

Кафедра садово-паркового та лісового господарства

Пояснювальна записка

до курсового проекту з ландшафтної архітектури

на тему:

«Ескізний проект організації території лікарні»

Розробник : студентка IV курсу, гр. СПГ 1001

Пальоха Р.О.

Керівник : к.б.н.,доцент - Мельник Тетяна Іванівна

Проект представлено до захисту __________

Суми – 2013

Зміст

Вступ

Розділ 1. Визначення площі і кількості відвідувачів території садово-паркового об’єкту.

1. Визначення площі території.

2. Визначення кількості відвідувачів.

Розділ 3. Баланс території.

Розділ 4. Аналіз території згідно з містобудівними нормами.

3.1. Природно-географічні , кліматичні та інженерно – будівельні норми території .

3.2. Рослинність території.

Розділ 5. Аналіз планувально-просторової ситуації ділянки.

Розділ 6. Функціональне зонування території.

Розділ 7. Ескізний план території.

Розділ 8. Проектування майданчика тихого відпочинку.

Список використаних джерел

Вступ

Озеленення територій лікарень – важливий аспект комунальної сфери. Ландшафт озелененої території, використовуваної для оздоровчих цілей, може виявляти значний позитивний вплив на організм людини, тому лікарняний парк – Своєрідна лікарня, доповнення до того комплексу оздоровчих заходів, які здійснюються в лікувальній установі . До завдань ландшафтної організації території лікарень входять: поліпшення санітарно-гігієнічних умов стосовно чистоти повітря й ділянки, гарної інсоляції й аерації,захисту від вітру, шуму й пилу; створення сприятливих умов для лікувального процесу; збагачення архітектурного вигляду будинків.

Будівництво лікарень, ландшафтна організація і благоустрій їх територій здійснюються згідно існуючим правилам і нормам. Розміри земельних ділянок нервових, туберкульозних і інфекційних дитячих лікарень на 15 % більше в порівнянні із звичайними нормами, що пояснюється тривалістю лікування (до декількох місяців) і проведенням працетерапії. На територіях лікарень даного профілю плануються плодові сади, городи, квітники, паркові павільйони, навіси для занять по народній творчості (вишивка, в'язання, макраме).

В задачі ландшафтної організації території входять поліпшення санітарно-гігієнічних умов відносно чистоти повітря і ділянки, доброї інсоляції і провітрювання, захисту від вітру, шуму і пилу, створення сприятливих умов для лікувальної дії на хворих і видужуваннях, збагачення архітектурного вигляду будівель.

Паркові пристрої (майданчики, дорогі) і споруди розраховуються на одноразове перебування (ходячих, гуляючих) хворих, які складають 10—15 (50) % всього складу від тих, що знаходяться на лікуванні. Норма площі на одного хворого 6—10 м². Кожний майданчик передбачається на 10—15 хворих.

Лікарняні території не слід розміщувати по сусідству з промисловим майданчиком, на галасливих магістралях, поблизу зупинок транспорту. Для проїжджих частин вулиць, безпосередньо примикаючих до території лікарні, використовуються безшумні покриття[5].

Розділ 1. Визначення площі, кількості відвідувачів і балансу території садово-паркового об’єкту

1. Визначення площі території

Площу неправильної геометричної фігури можна визначити двома способами : графічним і за допомогою палетки.

Для визначення площі об’єкту (ділянка Центральної міської лікарні №1, за адресою м. Суми, вул. 20 років Перемоги ,Рис.1.1),ми користуємось графічним способом.

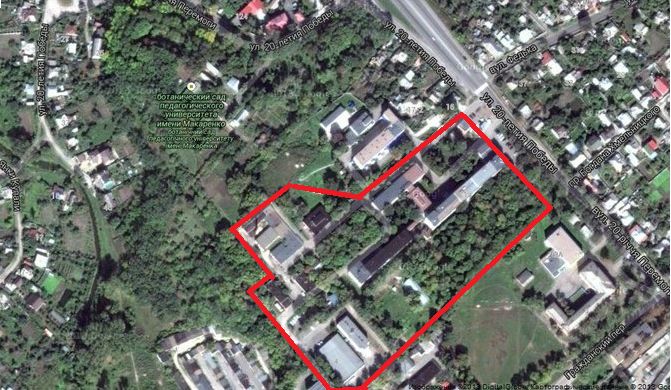

Рис.1.1. Ситуаційний план території.

Територію розбиваємо на трапеції і прямокутник.

Сума площ трапецій – 99907,86 м²; площа прямокутника – 257,71 м².

Таким чином загальна площа території 100165,57м² або 10,02 га, враховуючи похибку у підрахунках.

2. Визначення кількості відвідувачів.

Загальна одночасна відвідуваність (П_заг) розраховується згідно формули: П_заг = К × П,

де, К – коефіцієнт одночасного відвідування, що дорівнює 0,1 – 0,15; П – перспективна чисельність хворих та персоналу.

За перспективну чисельність хворих та персоналу візьмемо 300 чоловік.

П_заг. = 0,1×300=30 відвідувачів.

Відвідуваність території перевіряється на допустиме одночасне рекреаційне навантаження на 1 га території згідно формули: Н = П_заг / S ≤ 100 відвід./га, де S – площа території парку.

Н = 30/7,6= 4 відвід./га.

Розділ 2. Баланс території

Розміри територій різного функційного призначення приймають відповідно даним наведеним в ДБН Б.2.2.-5:2011 та ДБН 360-92.

Паркова зона лікарень для дорослих поділяється: газон з деревами і чагарниками – 58,5%; квітники – 1,5%; доріжки і майданчики відпочинку – 25%; культурні і спортивні майданчики – 15%.

Великий вплив на розподіл території має рельєф, від його особливостей залежить розміщення зон. Так, зона тихого відпочинку потребує рівної місцевості, для активного відпочинку використовують ділянки з хвилястим рельєфом. Ширина алей та прогулянкових доріг в зоні тихого відпочинку 1,5 -5 м.

Головний вхід розташовується з урахуванням архітектурно-планувальної організації району[4].

При розробці генплану між будівлею лікарні і прилеглою вулицею передбачають санітарний розрив шириною не менше 30 м. Навкруги території лікарні створюють захисну зелену смугу шириною не менше 10 м. Дерева розміщують на відстані не менше 10 м від вікон палат.

Баланс території лікарняного парку приведено у таблиці 1.1.

Таблиця 1.1

Баланс робочої території

№ п/п	Назва елементу	Запроектовані норми
		га	%
1.	Зона тихого відпочинку	4,90	49
2.	Зона активного відпочинку	1,70	15
3.	Господарська зона	1,80	20
4.	Доріжки та майданчики	1,00	10
5.	Квітники	0,30	3
продовження табл.1.1
6.	Входи – виходи	0,30	3
Всього:		10.02	100
