2. 2 Разработка схемы заполнения нефтепровода

Объемная производительность заполнения участка нефтью не должна превышать пропускной способности вантуза через который осуществляется выпуск воздуха.

Исходные данные из Задания № 3

Порядок выполнения

1. Разработать на профиле схему заполнения участка нефтепровода

2. Определить для каждого участка нефтепровода способ заполнения

Подача нефти в нефтепровод будет производиться подпорными насосными агрегатами НПС НПВ 5000-120 (а=137,7, b=1,2839* )

3. Разработать технологические режимы заполнения каждого участка нефтепровода с учетом ограничений

Заполняем участки АБ

Qвантуза=4810*2=9620 м³ /ч

Qзакачки = 5000 м³ /ч, что не превышает Qвантуза, при этом Н = 137,7 - 1,2839* * =106,7м

Далее заполняем участок ВГ

Qвантуза=4810 м³ /ч

Qзакачки =4810 м³ /ч, что не превышает Qвантуза, при этом Н = 137,7 - 1,2839* * =107,9 м

4. Рассчитать время заполнения каждого освобожденного участка и общее время заполнения всего освобожденного участка нефтепровода

t₁₌V_(АБ,ВГ) /q_з1 =389/5000=0,07 ч = 4 мин

t₂₌V_ЗИ/q_з2=1588/4810=0,33 ч =20 мин

t_общ=t₁+t₂=4+20=24 мин

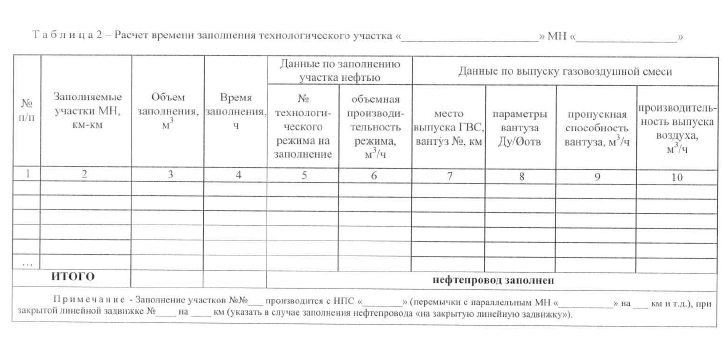

5. Заполнить таблицу «Расчет время заполнения участка нефтепровода»
