Міністерство освіти і науки України

Національний університет водного господарства та природокористування

Кафедра промислового, цивільного будівництва та інженерних споруд

Розрахунково-графічна робота

з дисципліни «Організація будівництва»

на тему:

«Побудова сіткового графіка виконання робіт»

Студента 4 курсу МБГ-41 групи

Напряму підготовки 6.060101 «Будівництво»

Спеціальності «Міське будівництво та господарство»

Манилюк Г.

Керівник Алексієвець І. І.

Національна шкала _____________________

Кількість балів:________Оцінка: ECTS ____

м. Рівне - 2013 рік

ЗМІСТ

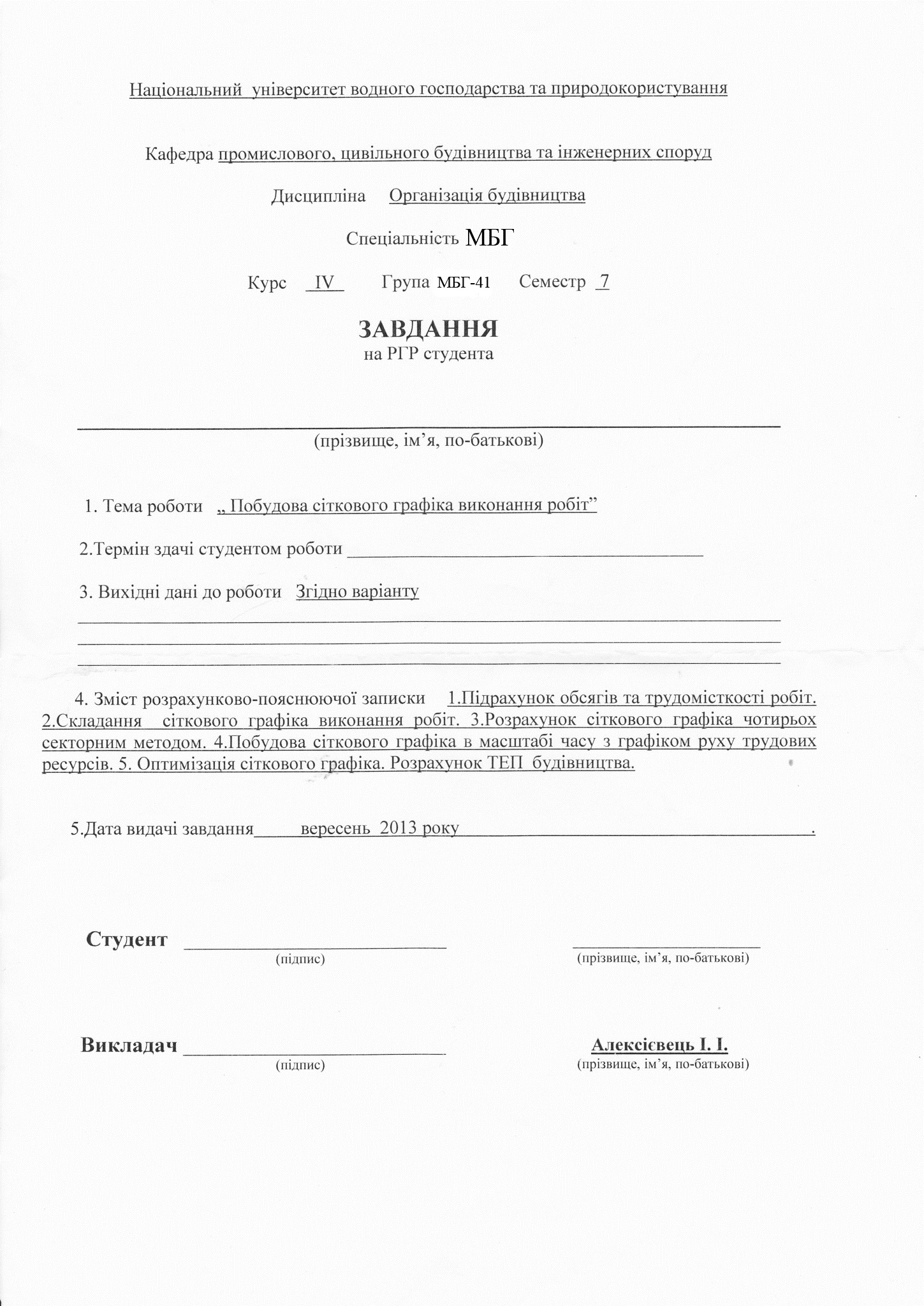

1. Завдання………………………………………………………………………….3

2. Вихідні дані……………………………………………………………………....4

3. Обсяги будівельно-монтажних робіт…………………………………………..5

4. Підрахунок трудомісткості робіт по об’єкту…………………………………6

5. Картка-визначник робіт і ресурсів сіткового графіка …………………………7

6. Схема сіткового графіку будівництва…………………………………………9

7. Сітковий графік будівництва ……………………………………………………10

8. Сітковий графік в масштабі часу та графік руху трудових ресурсів………11

9. Техніко-економічні показники………………………………………………….12

10. Література ……………………………………………………………………….13

1. Вихідні дані (93 варіант)

№ варіанту будівлі	Найменування будівлі (об’єкта)	№ схеми плану будівлі, конструкція фундаментів	Повздовжні прольоти
			Схема розрізу	Прольот ℓ1	Крок середніх колон α1	Крок крокв’яних конструкцій
		Конструкція каркасу (ЗБК, МК)	Висота по-верху, Н1 (м)	Кількість прольотів, n1	Кількість кроків колон К1	Кількість поверхів
35	Блок ремонтних цехів	І – м ЗБК	б-б 12,6	24 3	12 13	6 1

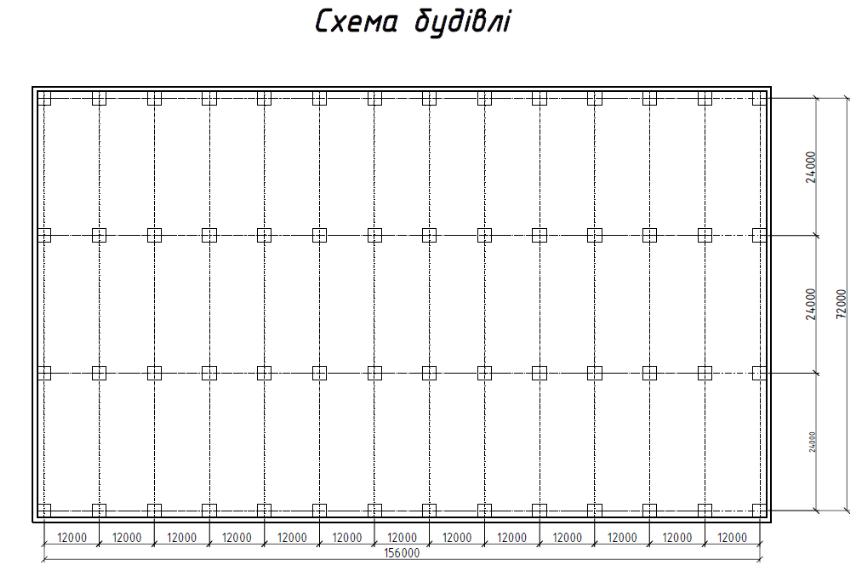

Рис.1.1. Схема промислової будівлі

2. Обсяги будівельно-монтажних робіт

№ п/п	Назва робіт	Одиниці вимірювання	Формула підрахунку	Загальний об’єм робіт
1	2	3	4	5
1	Зрізка родючого шару грунту товщиною 0.25 м	1000 м2	V1=(A+40)*(B+40)*0,25= = (72+40)*(156+40)*0,25	5,488
2	Розробка грунту в екскаватором у котлованах	1000 м3	V2=70,2*28+58*28	3,59
3	Ручна доробка грунту в траншеї	100 м3	V3=0,36*28+0,34*28	0,196
4	Влаштування підготовки під фундамент	100 м3	V4=0,72*28+0,67*28	0,39
5	Влаштування фундаменту	100 шт	V5=5,2*28+4,6*28	2,74
6	Влаштування гідроізоляції фундаментів	100 м2	V6= 14*28+12,5*28	7,42
7	Монтаж фундаментних балок	100 шт	-	0,38
8	Монтаж колон	1 т,конст	V8= 3*28+4,2*28	201,6
9	Зворотня засипка грунту	1000 м3	V9=V2- V5=3,59-0,274	3,316
